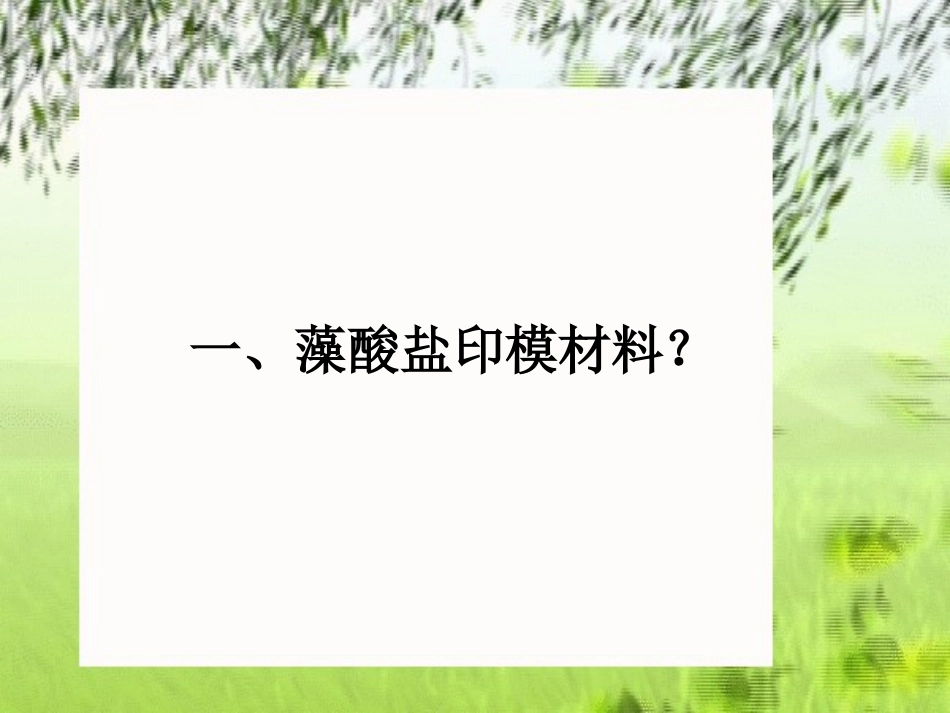

藻酸盐印模的调拌技术门诊口腔科黄橙一、藻酸盐印模材料

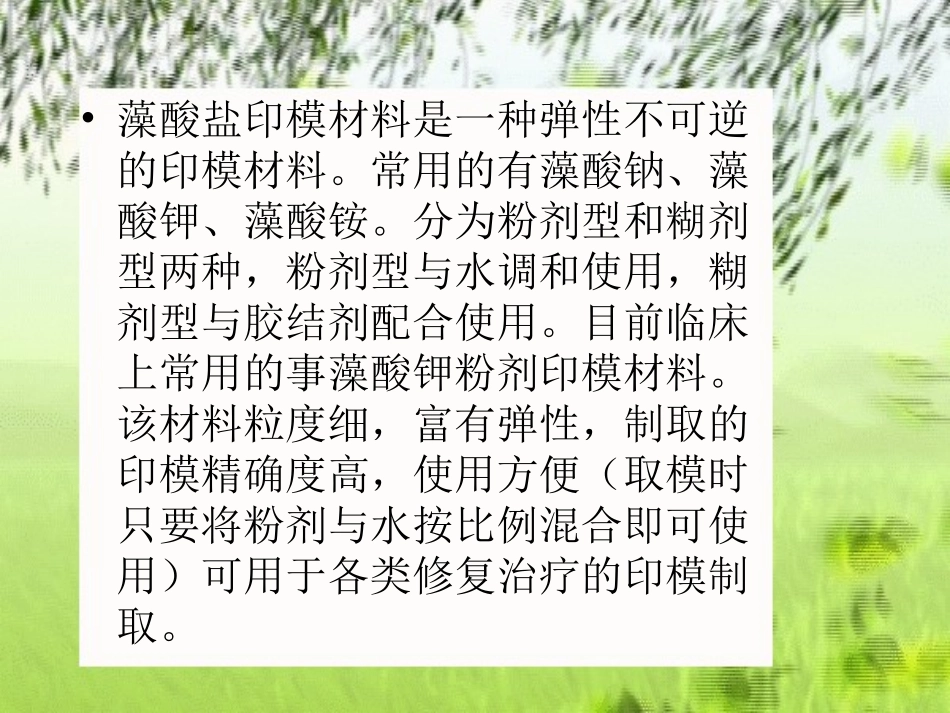

•藻酸盐印模材料是一种弹性不可逆的印模材料
常用的有藻酸钠、藻酸钾、藻酸铵
分为粉剂型和糊剂型两种，粉剂型与水调和使用，糊剂型与胶结剂配合使用
目前临床上常用的事藻酸钾粉剂印模材料
该材料粒度细，富有弹性，制取的印模精确度高，使用方便（取模时只要将粉剂与水按比例混合即可使用）可用于各类修复治疗的印模制取
二、藻酸盐粉剂印模材料的调拌•1、用物准备：橡皮碗、调拌刀、藻酸盐粉剂印模材料、清水、量杯
•2、操作方法：先取粉剂于橡皮碗内，再加入清水，水粉比例按商品要求计量（一般厂家均提供计量容器与材料）
冬季室温低，可用温水调和，以缩短凝固时间
调拌时，调拌刀与橡皮碗内壁平面接触
开始时轻轻调和，转动橡皮碗，然后加快调和速度，平均200R/min，30s完成，凝固时间为2~3min
•3、上托盘的方法：将调和完成的材料移置于托盘前，需将材料刮收于橡皮碗的一侧，并反复用调拌刀在碗内折叠，挤压排气
置于上颌托盘时将材料形成团状，用调拌刀取出，从托盘的远中向近中方向推入，防止产生气泡
置材料于下颌托盘时，将材料形成条状于调拌刀上，从托盘的一端向另一端旋转盛入
堆放在托盘上的材料应表面光滑，均匀适量，无气泡
三、注意事项•1、印模材料调拌时，要保持调拌用具的清洁干燥，若调拌用具残留陈旧印模材料或石膏屑等物质，将影响材料的质量
•2、藻酸盐粉剂印模材料要严格按水粉比例及调和时间的要求调拌
调和时间不足，会使印模强度下降；调和时间过长，会破坏凝胶而同样造成强度下降
不能改变调和比例的方式去改变凝固时间
•3、为了使所调材料取量适宜，在调拌材料前，应了解病人失牙的部位及数量，以决定所需材料的用量及材料放置托盘的主要部位
•例如:前牙缺失者，取模时材料应主要放置于托盘的前份，有牙列处材料可适当少些；单侧后牙缺失者，材料在缺失的部位稍多，其余部位
