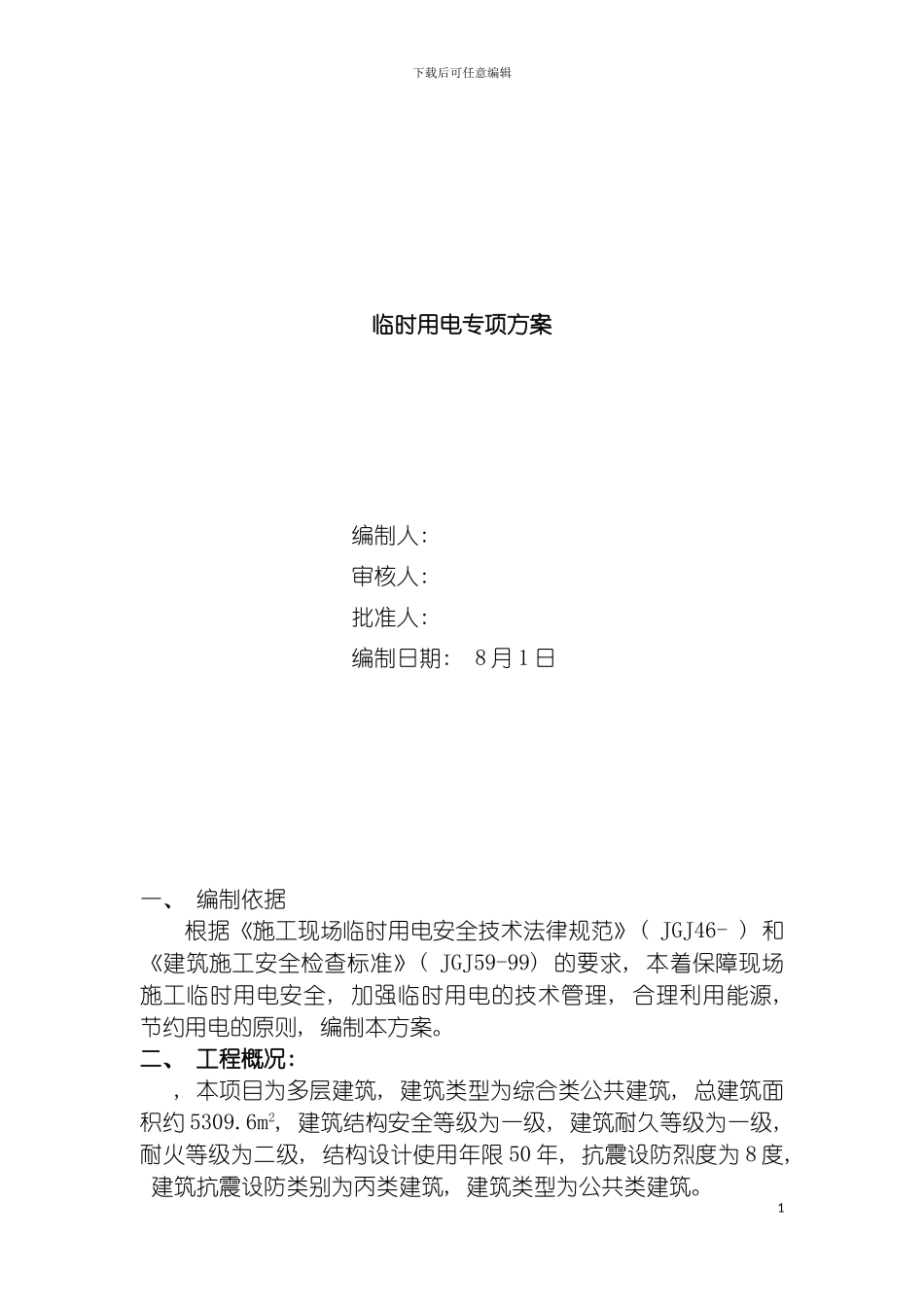

下载后可任意编辑施工临电施工方案1下载后可任意编辑临时用电专项方案编制人: 审核人: 批准人: 编制日期: 8 月 1 日一、 编制依据根据《施工现场临时用电安全技术法律规范》( JGJ46- ) 和《建筑施工安全检查标准》( JGJ59-99) 的要求, 本着保障现场施工临时用电安全, 加强临时用电的技术管理, 合理利用能源, 节约用电的原则, 编制本方案。二、 工程概况:, 本项目为多层建筑, 建筑类型为综合类公共建筑, 总建筑面积约 5309.6m2, 建筑结构安全等级为一级, 建筑耐久等级为一级, 耐火等级为二级, 结构设计使用年限 50 年, 抗震设防烈度为 8 度, 建筑抗震设防类别为丙类建筑, 建筑类型为公共类建筑。1下载后可任意编辑三、 施工方案 (一)、 用电负荷计算: 1、 计算依据: ( 1) 很多用电设备不可能同时运行, 如木工机具、 电焊机等。( 2) 各用电设备不可能同时满载运行。( 3) 各用电设备在运行过程中都不同程度的存在功率损耗的问题, 使效率下降。( 4) 现场配电线路,在输送功率的同时,也会产生线路功率损耗。2、 根据施工进度计划, 各阶段投入的设备用 Kx 值表示(施工进度安排, 见施工进度计划表)。( 1) 电动机额定功率塔吊 35×1=35kw 1 台搅拌机 JDY500C 5×2=10kw 2 台插入式振捣器 5×2=10kw 2 台钢筋调直机 4×2=8kw 2 台钢筋弯曲机 3×2=6kw 2 台钢筋切断机 5×2=10kw 2 台对焊机 75×2=150kw 2 台电渣压力焊机 25×2=50kw 2 台沟通电焊机 20×2=40 kw 2 台木工圆盘锯 3×2=6kw 2 台( 2) 钢筋切断机(5×2=10KW)Kx=0.7 cosφ=0.75 P2= Kx×10/cosφ=0.7×10/0.75=9.33KVA( 3) 钢筋弯曲机, 冷拉调直机(3×2+4×2=14KW)Kx=0.7 cosφ=0.75 P3= Kx×14/cosφ=0.7×14/0.75=13.07KVA( 4) 沟通电焊机( 20×2=40KVA) Kx=0.6 P4= Kx×50=0.6×40=24KVA( 5) 圆盘锯( 3×2=6KW) Kx=0.7 cosφ=0.75 P5= Kx×6/cosφ=0.7×6/0.75=5.6KVA( 6) 插入式振动器( 5×2=10KW) 2下载后可任意编辑Kx=0.7 cosφ=0.7 P6= Kx×10/cosφ=0.7×10/0.7=10KVA( 7) 塔吊( 35×1=35kw) Kx=0.6 cosφ=0.75P8= Kx×35/cosφ=0.6×35/0.75=28KVA( 8) 施工现场照明(20KW)Kx=0.35 P9= Kx×20=0.35×20=7KVA( 9) 总计算负荷(系数 KΣ 取 1.05) Pis=KΣΣPn=1.05×(9.33+13.07+24+5.6+10+28+7)=97KWIis=0.7×97×103/(√3×380×0.75)=14.16A...
