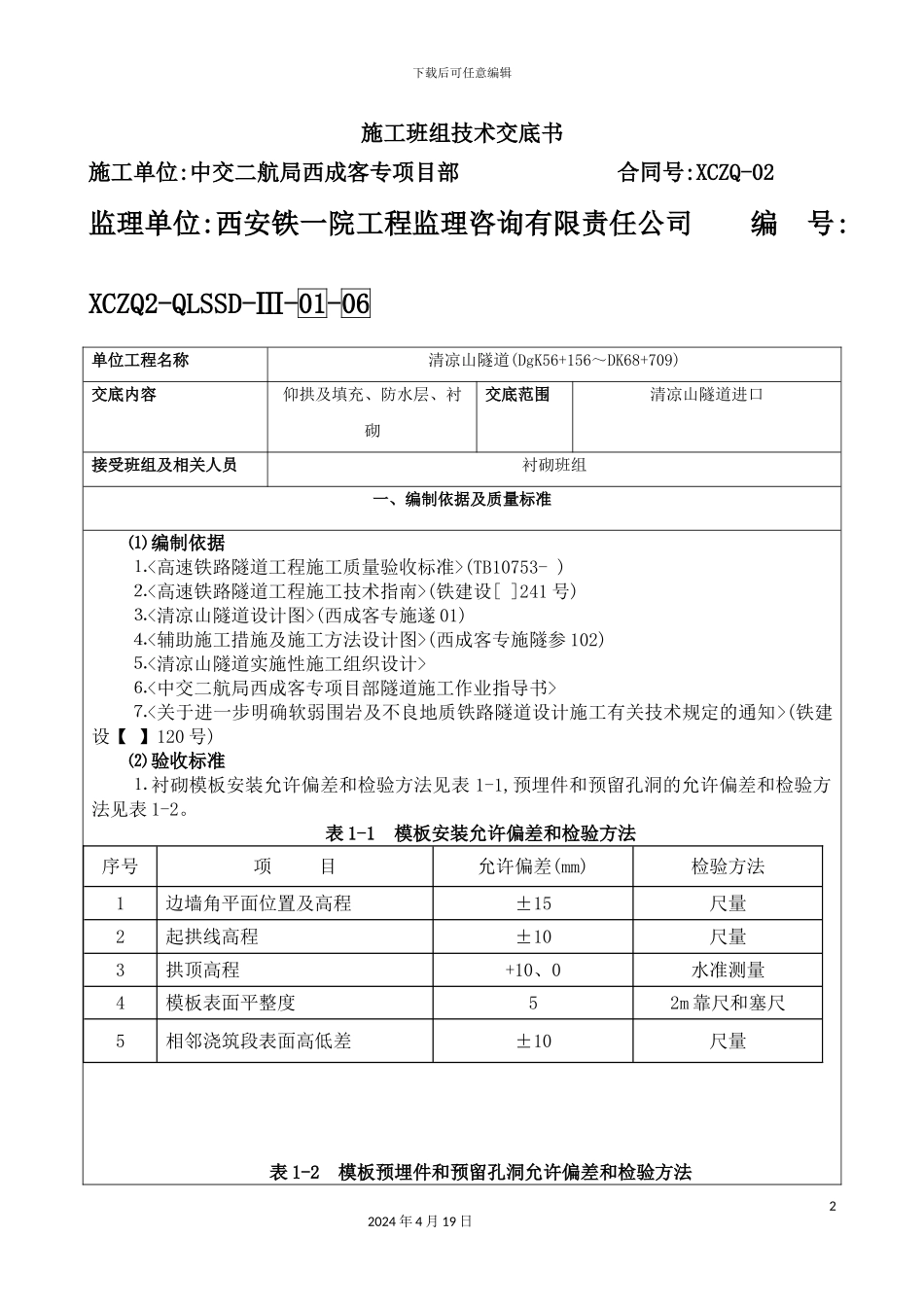

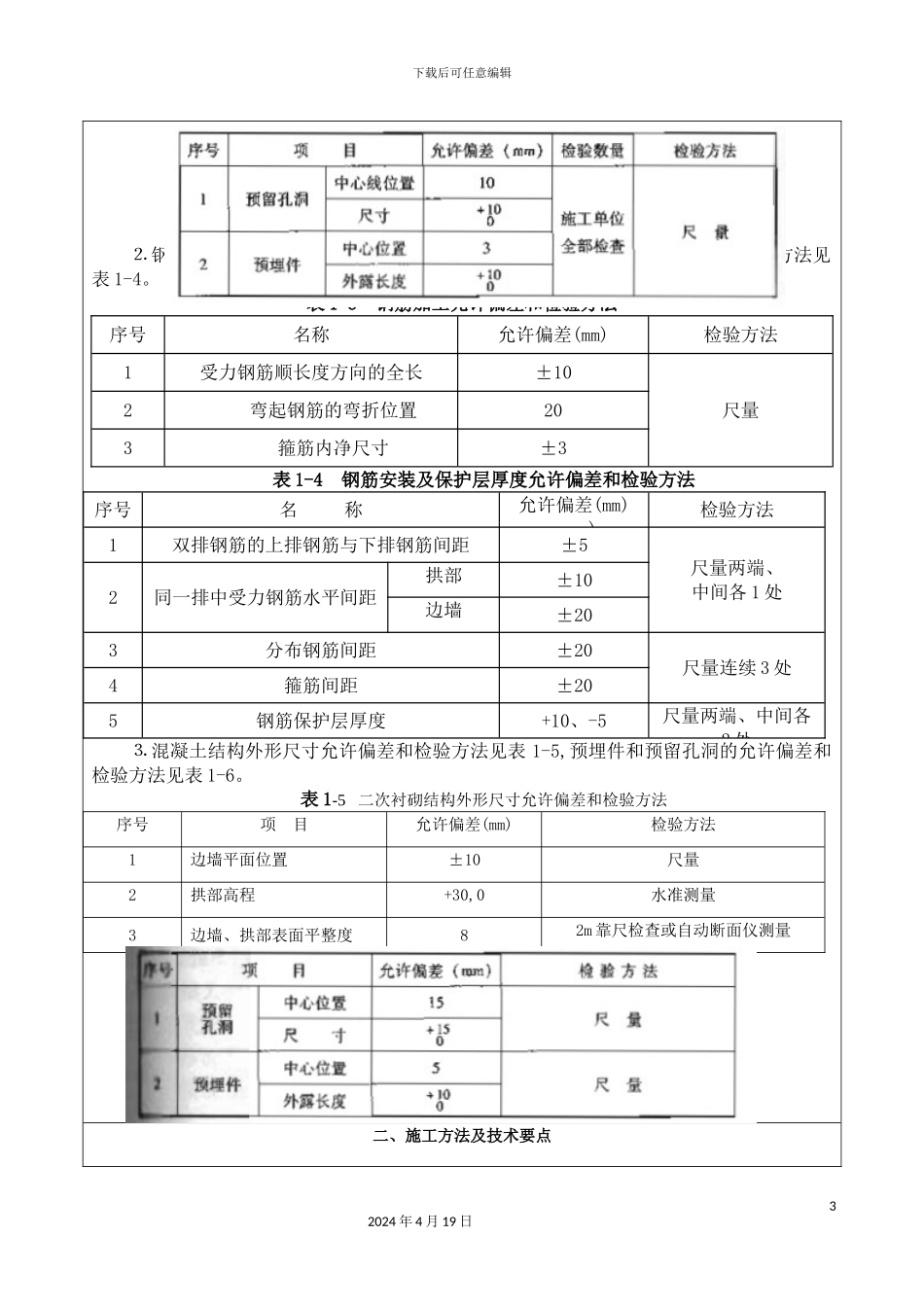

下载后可任意编辑施工班组技术交底书12024 年 4 月 19 日下载后可任意编辑施工班组技术交底书施工单位:中交二航局西成客专项目部 合同号:XCZQ-02监理单位:西安铁一院工程监理咨询有限责任公司 编 号:XCZQ2-QLSSD-Ⅲ-01-06单位工程名称清凉山隧道(DgK56+156～DK68+709)交底内容仰拱及填充、防水层、衬砌交底范围清凉山隧道进口接受班组及相关人员衬砌班组一、编制依据及质量标准⑴ 编制依据⒈<高速铁路隧道工程施工质量验收标准>(TB10753- )⒉<高速铁路隧道工程施工技术指南>(铁建设[ ]241 号)⒊<清凉山隧道设计图>(西成客专施遂 01)⒋<辅助施工措施及施工方法设计图>(西成客专施隧参 102)⒌<清凉山隧道实施性施工组织设计>⒍<中交二航局西成客专项目部隧道施工作业指导书>⒎<关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知>(铁建设【 】120 号)⑵ 验收标准⒈ 衬砌模板安装允许偏差和检验方法见表 1-1,预埋件和预留孔洞的允许偏差和检验方法见表 1-2。表 1-1 模板安装允许偏差和检验方法序号项 目允许偏差(mm)检验方法1边墙角平面位置及高程±15尺量2起拱线高程±10尺量3拱顶高程+10、0水准测量4模板表面平整度52m 靠尺和塞尺5相邻浇筑段表面高低差±10尺量表 1-2 模板预埋件和预留孔洞允许偏差和检验方法22024 年 4 月 19 日下载后可任意编辑⒉ 钢筋加工允许偏差预埋件见表 1-3,钢筋安装和保护层厚度的允许偏差和检验方法见表 1-4。表 1-3 钢筋加工允许偏差和检验方法序号名称允许偏差(mm)检验方法1受力钢筋顺长度方向的全长±10尺量2弯起钢筋的弯折位置203箍筋内净尺寸±3表 1-4 钢筋安装及保护层厚度允许偏差和检验方法序号名 称允许偏差(mm)——)检验方法1双排钢筋的上排钢筋与下排钢筋间距±5尺量两端、中间各 1 处2同一排中受力钢筋水平间距拱部±10边墙±203分布钢筋间距±20尺量连续 3 处4箍筋间距±205钢筋保护层厚度+10、-5尺量两端、中间各2 处⒊ 混凝土结构外形尺寸允许偏差和检验方法见表 1-5,预埋件和预留孔洞的允许偏差和检验方法见表 1-6。表 1-5 二次衬砌结构外形尺寸允许偏差和检验方法序号项 目允许偏差(mm)检验方法1边墙平面位置±10尺量2拱部高程+30,0水准测量3边墙、拱部表面平整度82m 靠尺检查或自动断面仪测量表 1-6 预埋件和预留孔洞允许偏差和检验方法二、施工方法及技术要点32024 年 4 月 19 日下载后可任意编辑清凉山隧道进口采纳Ⅱ...
