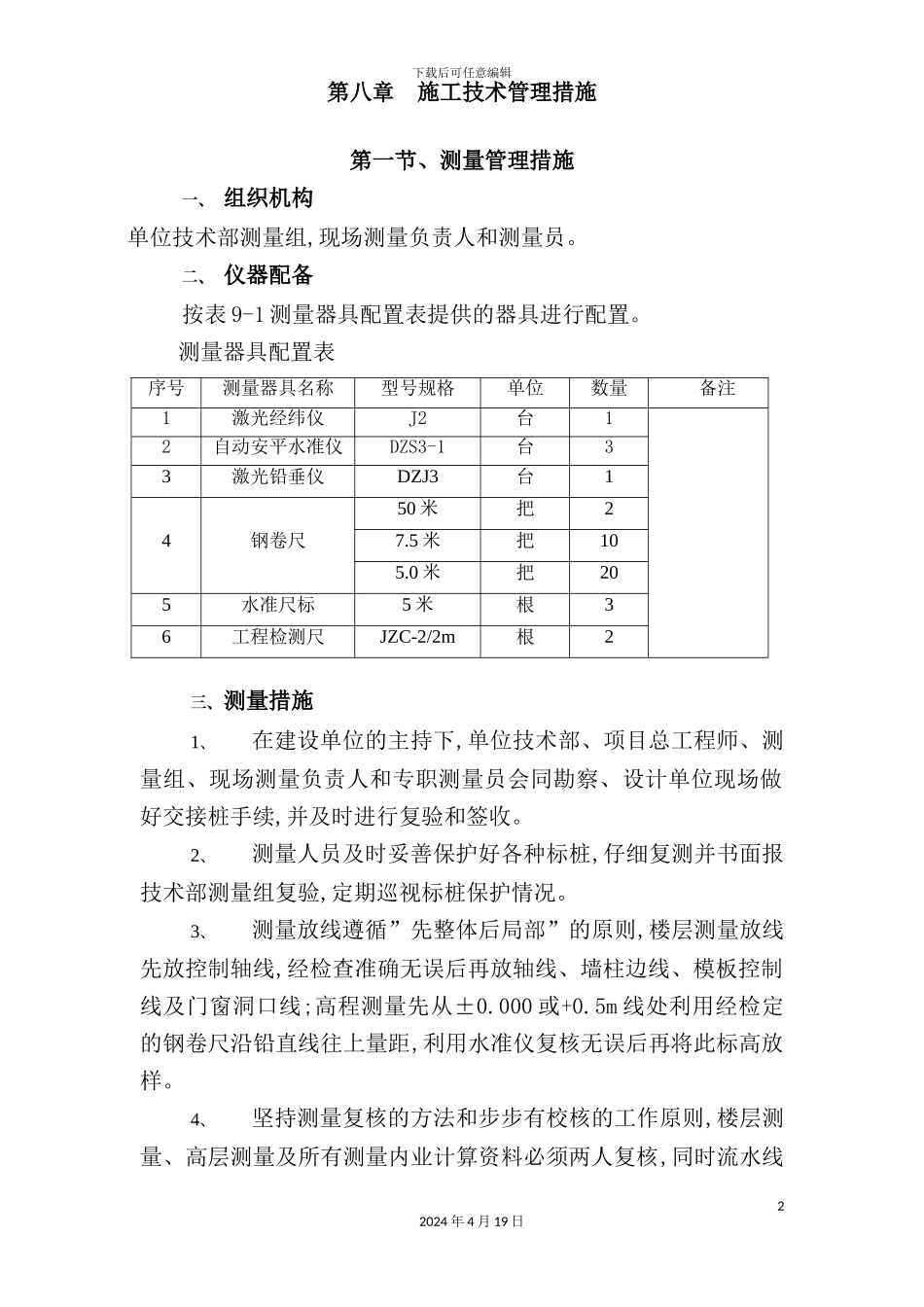

下载后可任意编辑施工组织设计定稿12024 年 4 月 19 日下载后可任意编辑第八章 施工技术管理措施第一节、测量管理措施一、 组织机构单位技术部测量组,现场测量负责人和测量员
二、 仪器配备按表 9-1 测量器具配置表提供的器具进行配置
测量器具配置表序号测量器具名称型号规格单位数量备注1激光经纬仪J2台12自动安平水准仪DZS3-1台33激光铅垂仪DZJ3台14钢卷尺50 米把27
5 米把105
0 米把205水准尺标5 米根36工程检测尺JZC-2/2m根2三、测量措施1、在建设单位的主持下,单位技术部、项目总工程师、测量组、现场测量负责人和专职测量员会同勘察、设计单位现场做好交接桩手续,并及时进行复验和签收
2、测量人员及时妥善保护好各种标桩,仔细复测并书面报技术部测量组复验,定期巡视标桩保护情况
3、测量放线遵循”先整体后局部”的原则,楼层测量放线先放控制轴线,经检查准确无误后再放轴线、墙柱边线、模板控制线及门窗洞口线;高程测量先从±0
000 或+0
5m 线处利用经检定的钢卷尺沿铅直线往上量距,利用水准仪复核无误后再将此标高放样

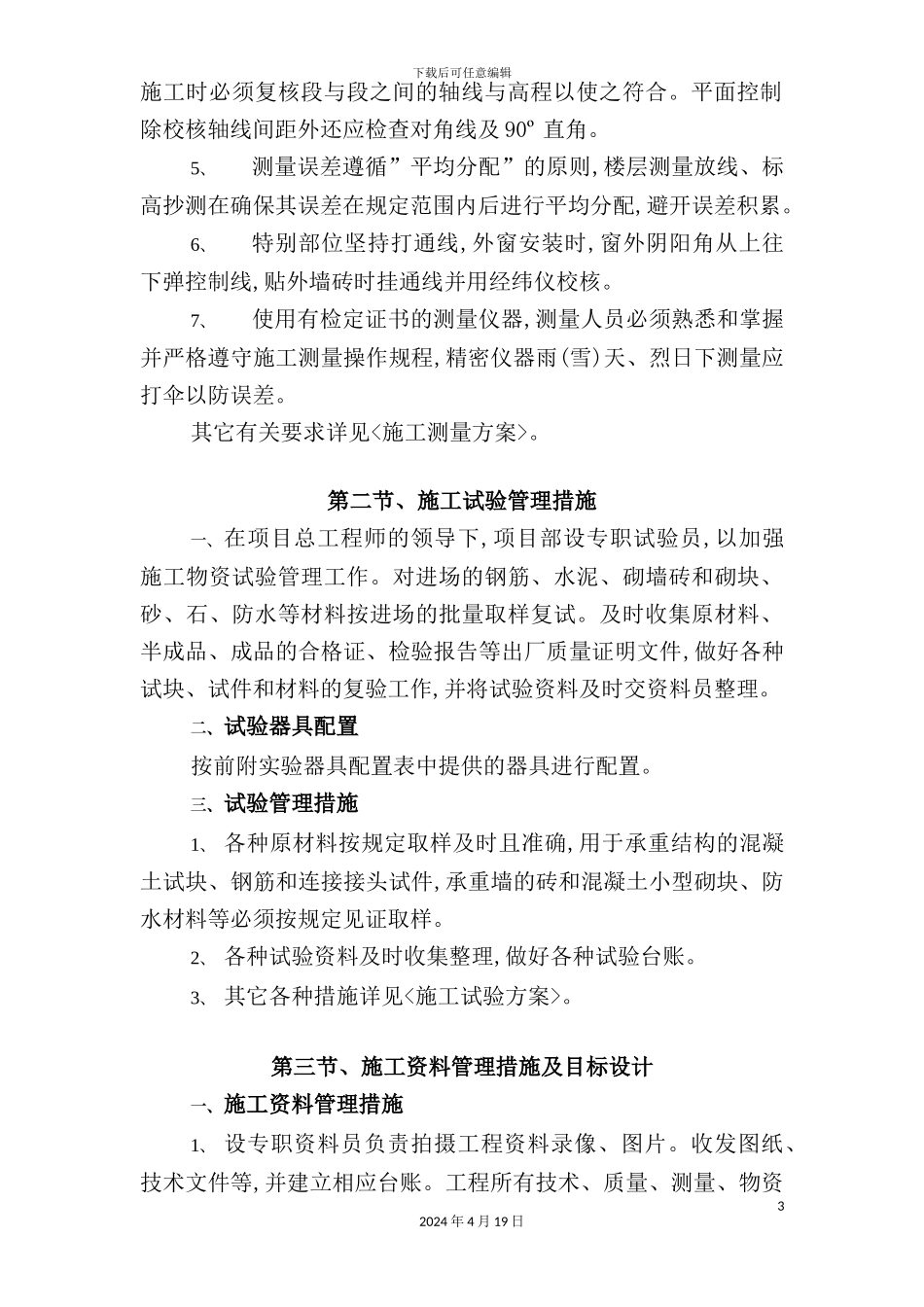

4、坚持测量复核的方法和步步有校核的工作原则,楼层测量、高层测量及所有测量内业计算资料必须两人复核,同时流水线22024 年 4 月 19 日下载后可任意编辑施工时必须复核段与段之间的轴线与高程以使之符合
平面控制除校核轴线间距外还应检查对角线及 90º 直角
5、测量误差遵循”平均分配”的原则,楼层测量放线、标高抄测在确保其误差在规定范围内后进行平均分配,避开误差积累
6、特别部位坚持打通线,外窗安装时,窗外阴阳角从上往下弹控制线,贴外墙砖时挂通线并用经纬仪校核
7、使用有检定证书的测量仪器,测量人员必须熟悉和掌握并严格遵守施工测量操作规程,精密仪器雨(雪)天、烈日下测量应打伞以防误差
其它有关要求详见
第二节、施工试验管理
