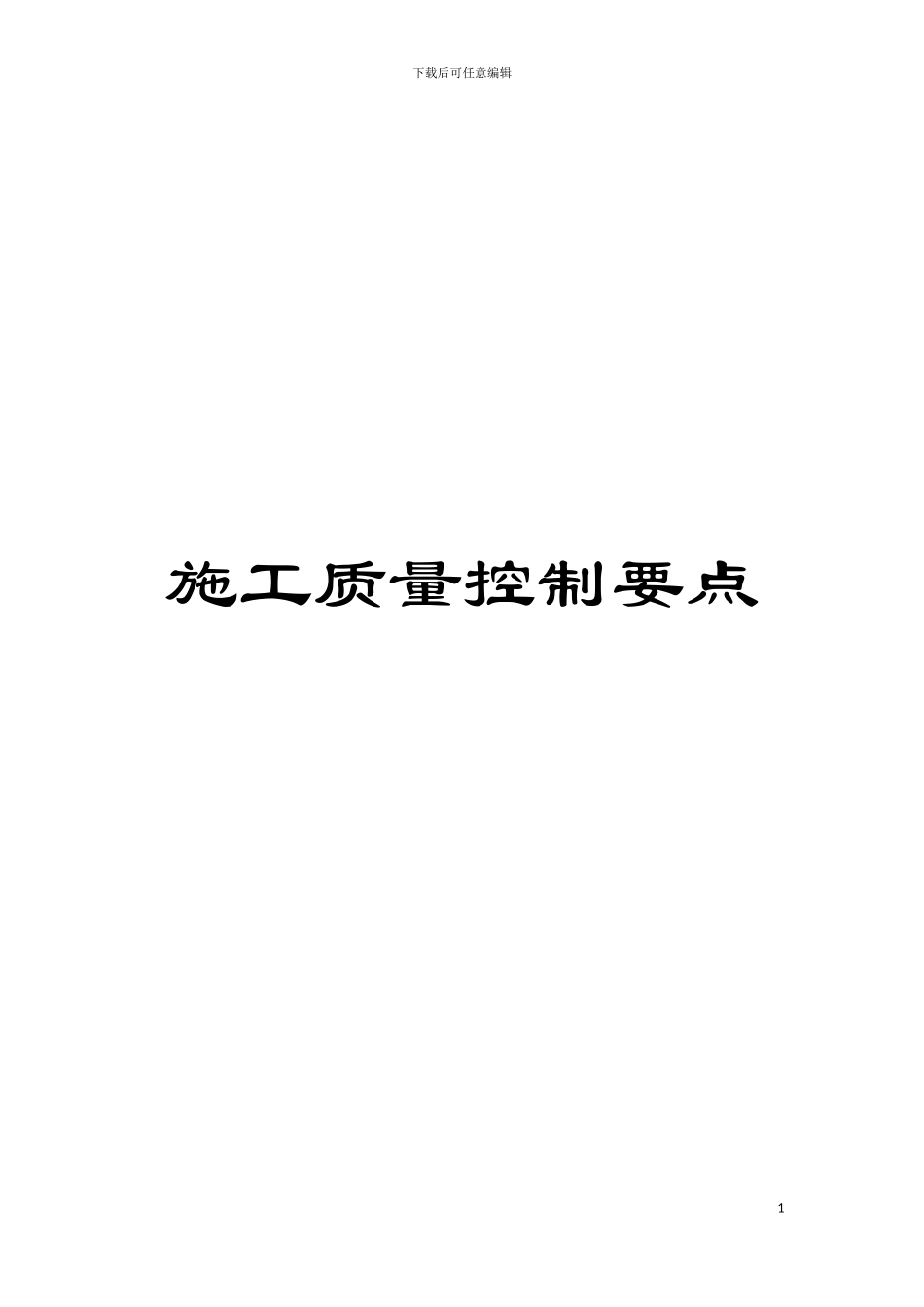

施工质量控制要点模板

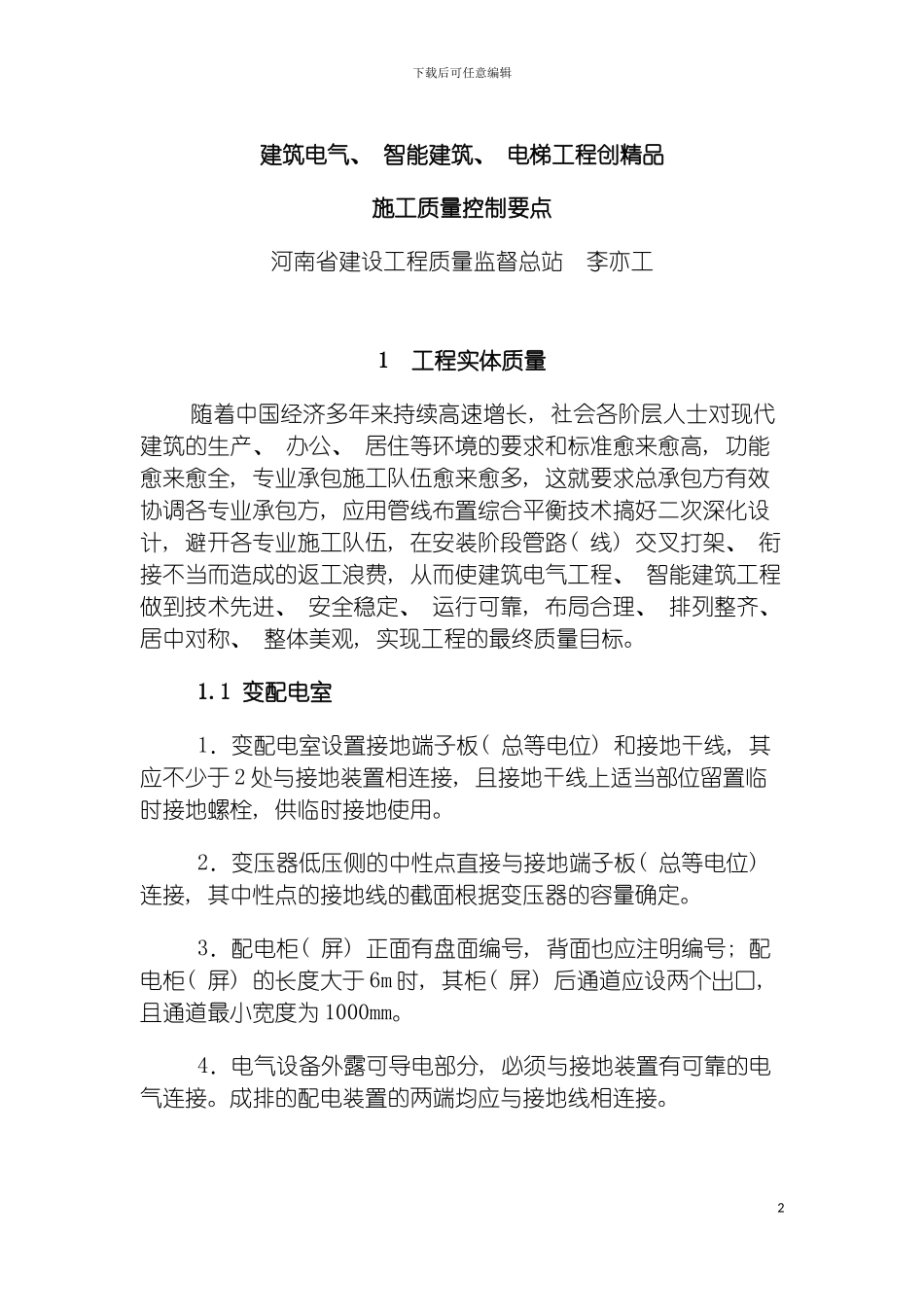

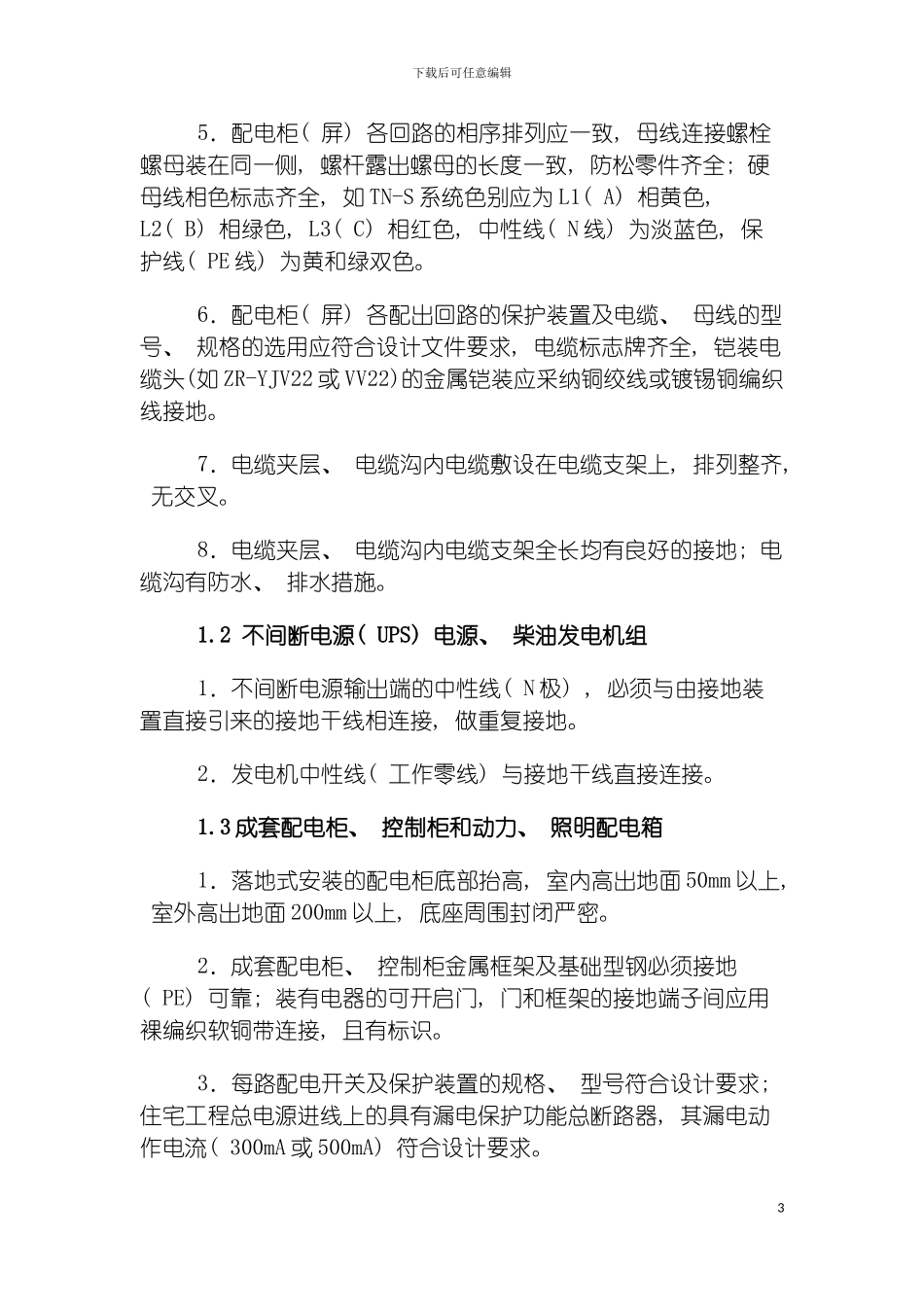

下载后可任意编辑施工质量控制要点1下载后可任意编辑建筑电气、 智能建筑、 电梯工程创精品施工质量控制要点河南省建设工程质量监督总站 李亦工1 工程实体质量随着中国经济多年来持续高速增长, 社会各阶层人士对现代建筑的生产、 办公、 居住等环境的要求和标准愈来愈高, 功能愈来愈全, 专业承包施工队伍愈来愈多, 这就要求总承包方有效协调各专业承包方, 应用管线布置综合平衡技术搞好二次深化设计, 避开各专业施工队伍, 在安装阶段管路( 线) 交叉打架、 衔接不当而造成的返工浪费, 从而使建筑电气工程、 智能建筑工程做到技术先进、 安全稳定、 运行可靠, 布局合理、 排列整齐、 居中对称、 整体美观, 实现工程的最终质量目标。1.1 变配电室1．变配电室设置接地端子板( 总等电位) 和接地干线, 其应不少于 2 处与接地装置相连接, 且接地干线上适当部位留置临时接地螺栓, 供临时接地使用。2．变压器低压侧的中性点直接与接地端子板( 总等电位) 连接, 其中性点的接地线的截面根据变压器的容量确定。3．配电柜( 屏) 正面有盘面编号, 背面也应注明编号; 配电柜( 屏) 的长度大于 6m 时, 其柜( 屏) 后通道应设两个出口, 且通道最小宽度为 1000mm。4．电气设备外露可导电部分, 必须与接地装置有可靠的电气连接。成排的配电装置的两端均应与接地线相连接。2下载后可任意编辑5．配电柜( 屏) 各回路的相序排列应一致, 母线连接螺栓螺母装在同一侧, 螺杆露出螺母的长度一致, 防松零件齐全; 硬母线相色标志齐全, 如 TN-S 系统色别应为 L1( A) 相黄色, L2( B) 相绿色, L3( C) 相红色, 中性线( N 线) 为淡蓝色, 保护线( PE 线) 为黄和绿双色。6．配电柜( 屏) 各配出回路的保护装置及电缆、 母线的型号、 规格的选用应符合设计文件要求, 电缆标志牌齐全, 铠装电缆头(如 ZR-YJV22 或 VV22)的金属铠装应采纳铜绞线或镀锡铜编织线接地。7．电缆夹层、 电缆沟内电缆敷设在电缆支架上, 排列整齐, 无交叉。8．电缆夹层、 电缆沟内电缆支架全长均有良好的接地; 电缆沟有防水、 排水措施。1.2 不间断电源( UPS) 电源、 柴油发电机组1．不间断电源输出端的中性线( N 极) , 必须与由接地装置直接引来的接地干线相连接, 做重复接地。2．发电机中性线( 工作零线) 与接地干线直接连接。1.3 成套配电柜、 控制柜和动力、 照明配电箱1．落地式安装的配电柜底部抬高,...
