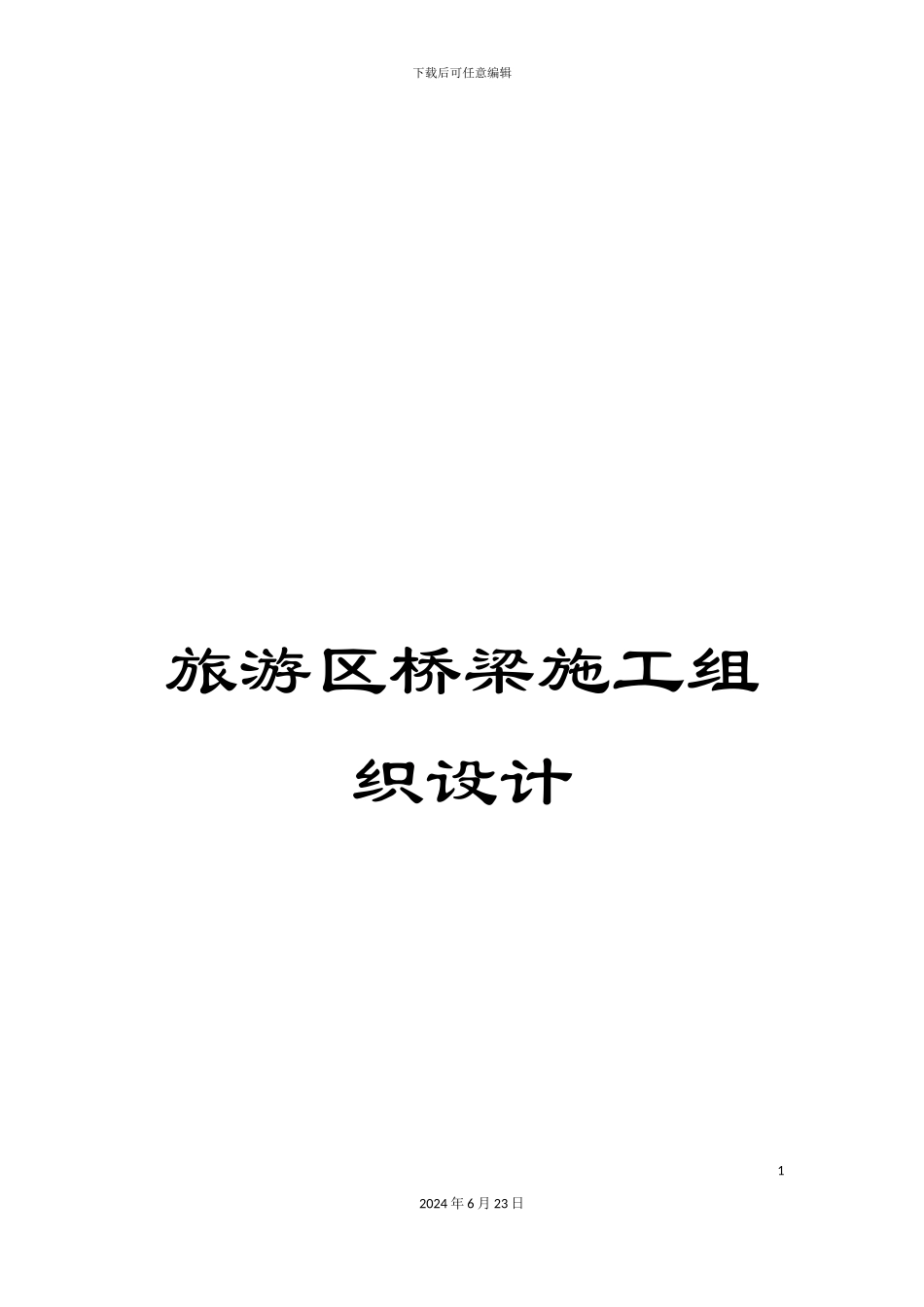

旅游区桥梁施工组织设计VIP专享

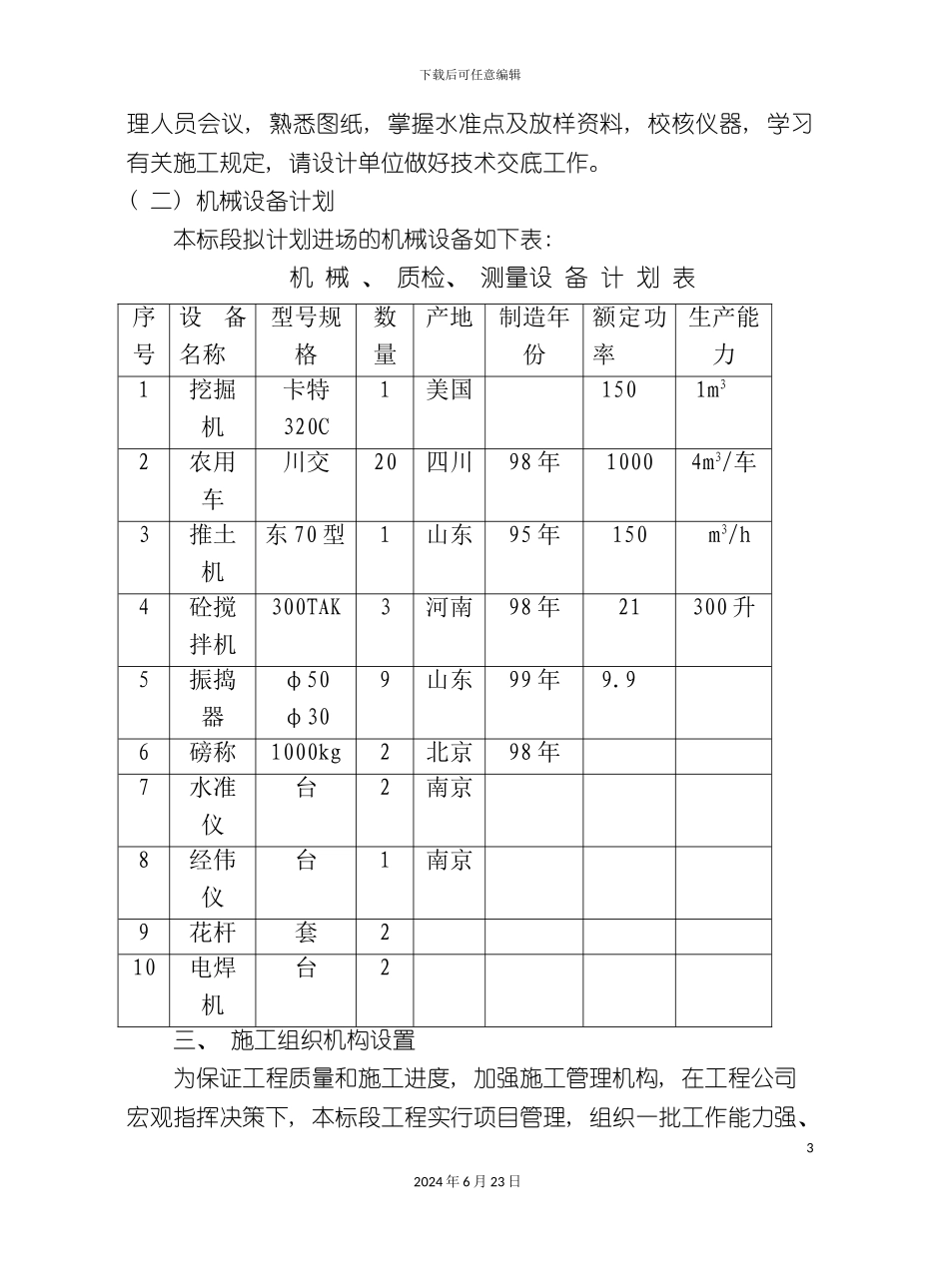

下载后可任意编辑旅游区桥梁施工组织设计12024 年 6 月 23 日下载后可任意编辑一、 工程概况1、 工程内容① 汉渠桥汉渠桥位于河东总干渠 K2+700 处, 桥梁总长度 42 米, 孔径为 3等跨 14 米跨径, 上部结构采纳空心板, 下部采纳柱式墩台, 刚性扩大基础。桥面净宽 11.5 米, 与道路同宽, 桥下净空高度 1.0 米, 最大水位 1136.12 米, 地震烈度 8 度, 桥面纵坡 3%, 设计荷载汽-20, 挂-100。桥面铺装层为沥清砼高级路面。② 东干渠桥位于东干渠 K1+100 处, 桥梁总长度 40 米,两等跨 20 米跨径。上部结构采纳预应力空心板,下部采纳柱式墩台、 刚性扩大基础。桥面净宽 8.5 米,桥下净空高度 1.0 米,最大水位于 1153.09 米,地震烈度为 8 度,桥面纵坡 2%, 设计荷载汽-20, 挂-100。2、 施工条件本地区三材资源充分, 特别是砂、 石料及土方资源, 能够就近采运, 价格较低。片石产地臭泉沟, 石子产地河滩地, 砂子产地五大台, 水泥采纳青铜峡宁夏水泥股份有限公司生产的 425#硅酸盐水泥。施工用水就近在渠底打井提水, 生活用水取城市自来水。汉渠桥施工现场交通便利, 东干渠桥两侧属山地, 无施工道路, 地下水埋深 1.5~2.5 米, 施工用电线路需要临时架设。二、 施工准备工作及各项资源需要量计划( 一) 施工准备工作计划3 月 12 日—15 日, 项目部工作人员及第一、 二施工队进入施工现场, 协调交通电力等有关问题, 进行第一批材料试验及混凝土配合比试验, 进行电力线路架设、 场地平整、 调整设备、 修建施工道路、 修筑施工围堰、 开展备料等工作。同时, 召集项目部管22024 年 6 月 23 日下载后可任意编辑理人员会议, 熟悉图纸, 掌握水准点及放样资料, 校核仪器, 学习有关施工规定, 请设计单位做好技术交底工作。( 二) 机械设备计划本标段拟计划进场的机械设备如下表: 机 械 、 质检、 测量设 备 计 划 表序号设备名称型号规 格数量产地制造年份额定功率生产能力1挖掘机卡特320C1美国 1501m32农用车川交20四川98 年10004m3/车3推土机东 70 型1山东95 年150 m3/h4砼搅拌机300TAK3河南98 年21300 升5振捣器φ50 φ309山东99 年9.96磅称1000kg2北京98 年7水准仪台2南京 8经伟仪台1南京 9花杆套210电焊机台2三、 施工组织机构设置为保证工程质量和施工进度, 加强施工管理机构, 在工程公司宏观指挥决策下, 本标段工程实行项目管理, ...
