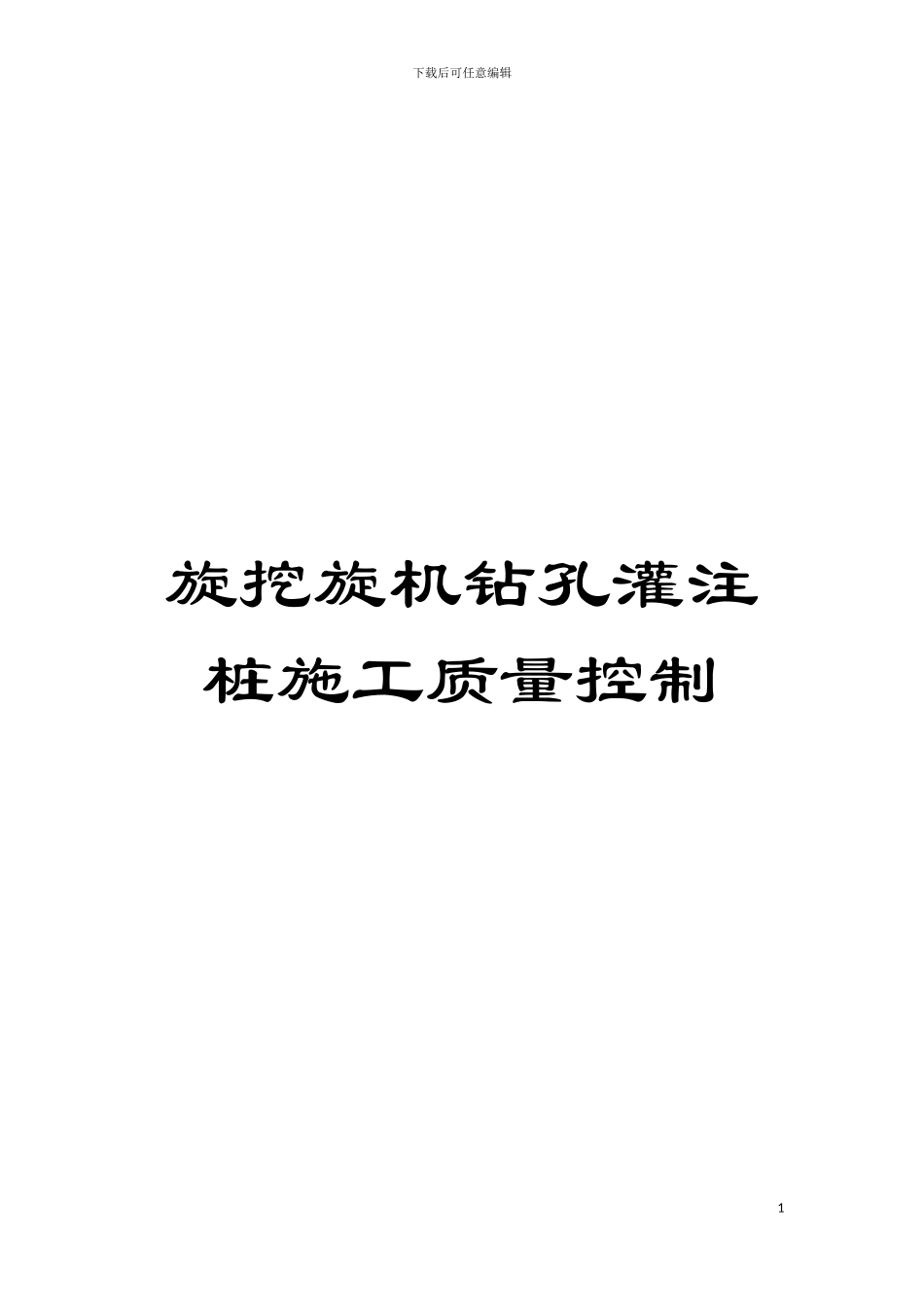

旋挖旋机钻孔灌注桩施工质量控制模板

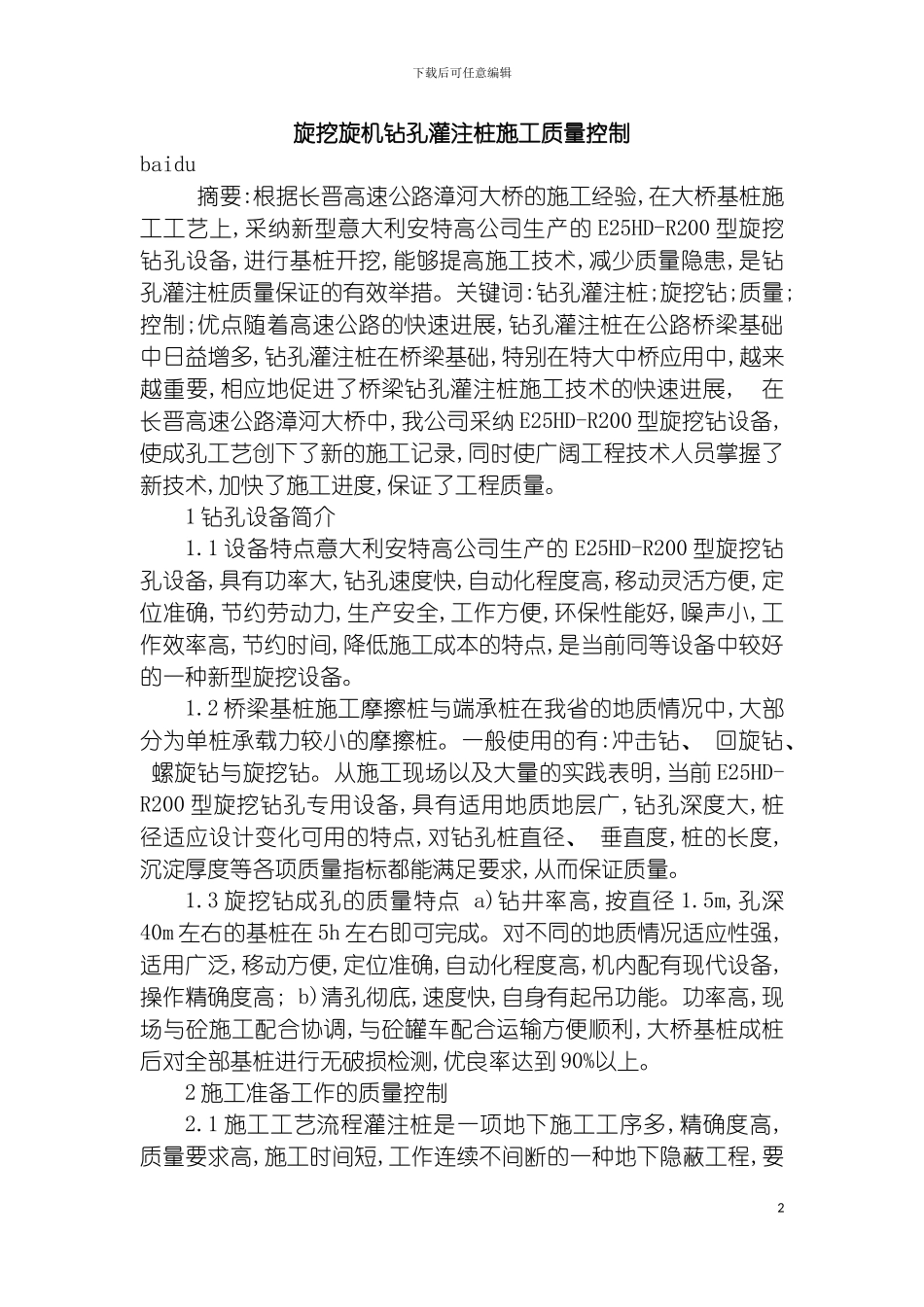

下载后可任意编辑旋挖旋机钻孔灌注桩施工质量控制1下载后可任意编辑旋挖旋机钻孔灌注桩施工质量控制baidu 摘要:根据长晋高速公路漳河大桥的施工经验,在大桥基桩施工工艺上,采纳新型意大利安特高公司生产的 E25HD-R200 型旋挖钻孔设备,进行基桩开挖,能够提高施工技术,减少质量隐患,是钻孔灌注桩质量保证的有效举措。关键词:钻孔灌注桩;旋挖钻;质量;控制;优点随着高速公路的快速进展,钻孔灌注桩在公路桥梁基础中日益增多,钻孔灌注桩在桥梁基础,特别在特大中桥应用中,越来越重要,相应地促进了桥梁钻孔灌注桩施工技术的快速进展, 在长晋高速公路漳河大桥中,我公司采纳 E25HD-R200 型旋挖钻设备,使成孔工艺创下了新的施工记录,同时使广阔工程技术人员掌握了新技术,加快了施工进度,保证了工程质量。 1 钻孔设备简介 1.1 设备特点意大利安特高公司生产的 E25HD-R200 型旋挖钻孔设备,具有功率大,钻孔速度快,自动化程度高,移动灵活方便,定位准确,节约劳动力,生产安全,工作方便,环保性能好,噪声小,工作效率高,节约时间,降低施工成本的特点,是当前同等设备中较好的一种新型旋挖设备。 1.2 桥梁基桩施工摩擦桩与端承桩在我省的地质情况中,大部分为单桩承载力较小的摩擦桩。一般使用的有:冲击钻、 回旋钻、 螺旋钻与旋挖钻。从施工现场以及大量的实践表明,当前 E25HD-R200 型旋挖钻孔专用设备,具有适用地质地层广,钻孔深度大,桩径适应设计变化可用的特点,对钻孔桩直径、 垂直度,桩的长度,沉淀厚度等各项质量指标都能满足要求,从而保证质量。 1.3 旋挖钻成孔的质量特点 a)钻井率高,按直径 1.5m,孔深40m 左右的基桩在 5h 左右即可完成。对不同的地质情况适应性强,适用广泛,移动方便,定位准确,自动化程度高,机内配有现代设备,操作精确度高; b)清孔彻底,速度快,自身有起吊功能。功率高,现场与砼施工配合协调,与砼罐车配合运输方便顺利,大桥基桩成桩后对全部基桩进行无破损检测,优良率达到 90%以上。 2 施工准备工作的质量控制 2.1 施工工艺流程灌注桩是一项地下施工工序多,精确度高,质量要求高,施工时间短,工作连续不间断的一种地下隐蔽工程,要2下载后可任意编辑保证工程质量,在施工前应根据施工项目质量计划的组织方案从严要求,合理地安排施工流程,以便指挥现场施工。 2.2 场地的布置施工现场根据河流的地形情况进行合理安排,应全面考虑,包括:平整场地,搭设平台、 便桥,施工便道,水、 电运输、 机械设备材料的到位,泥浆排渣等...
