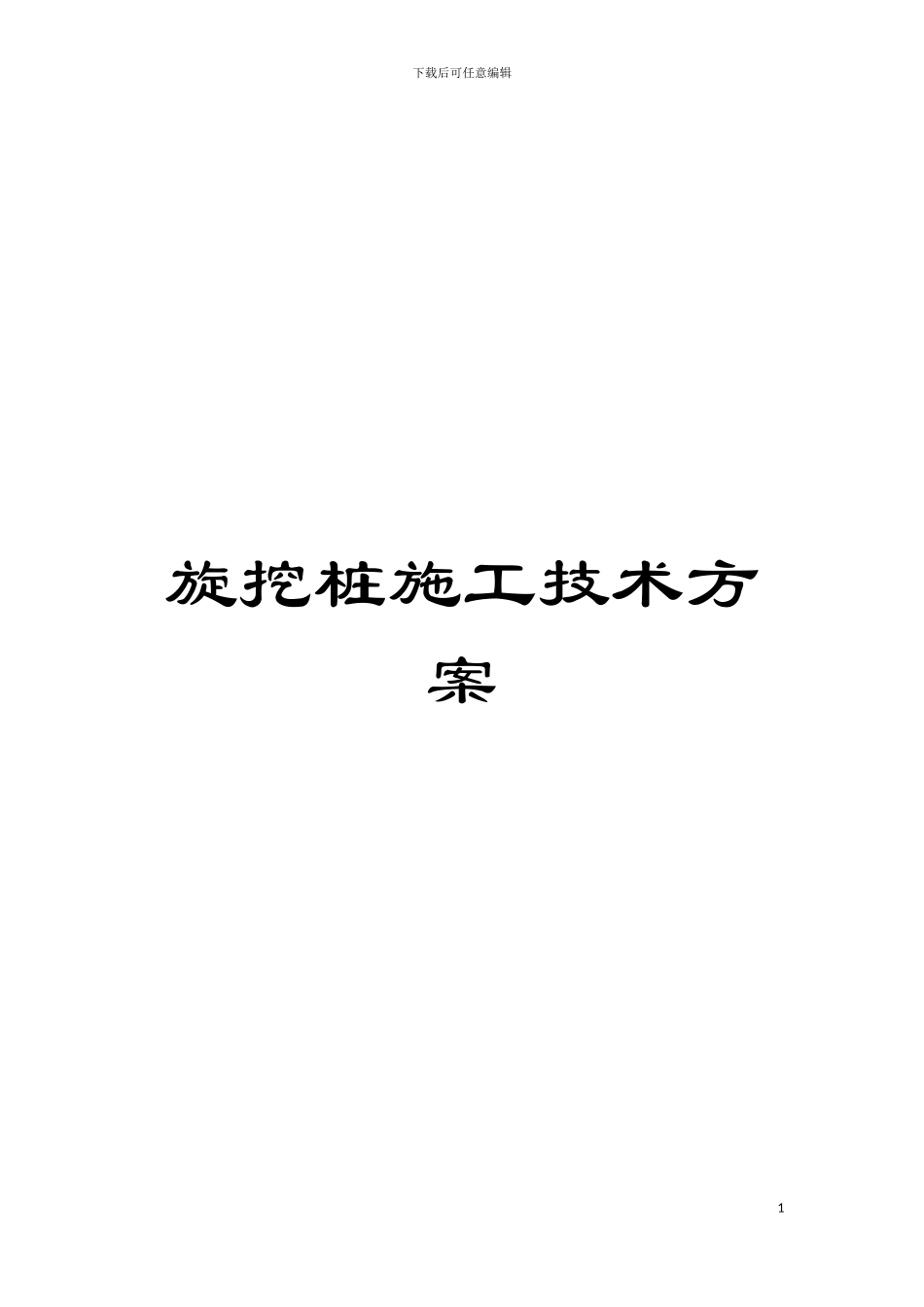

旋挖桩施工技术方案模板

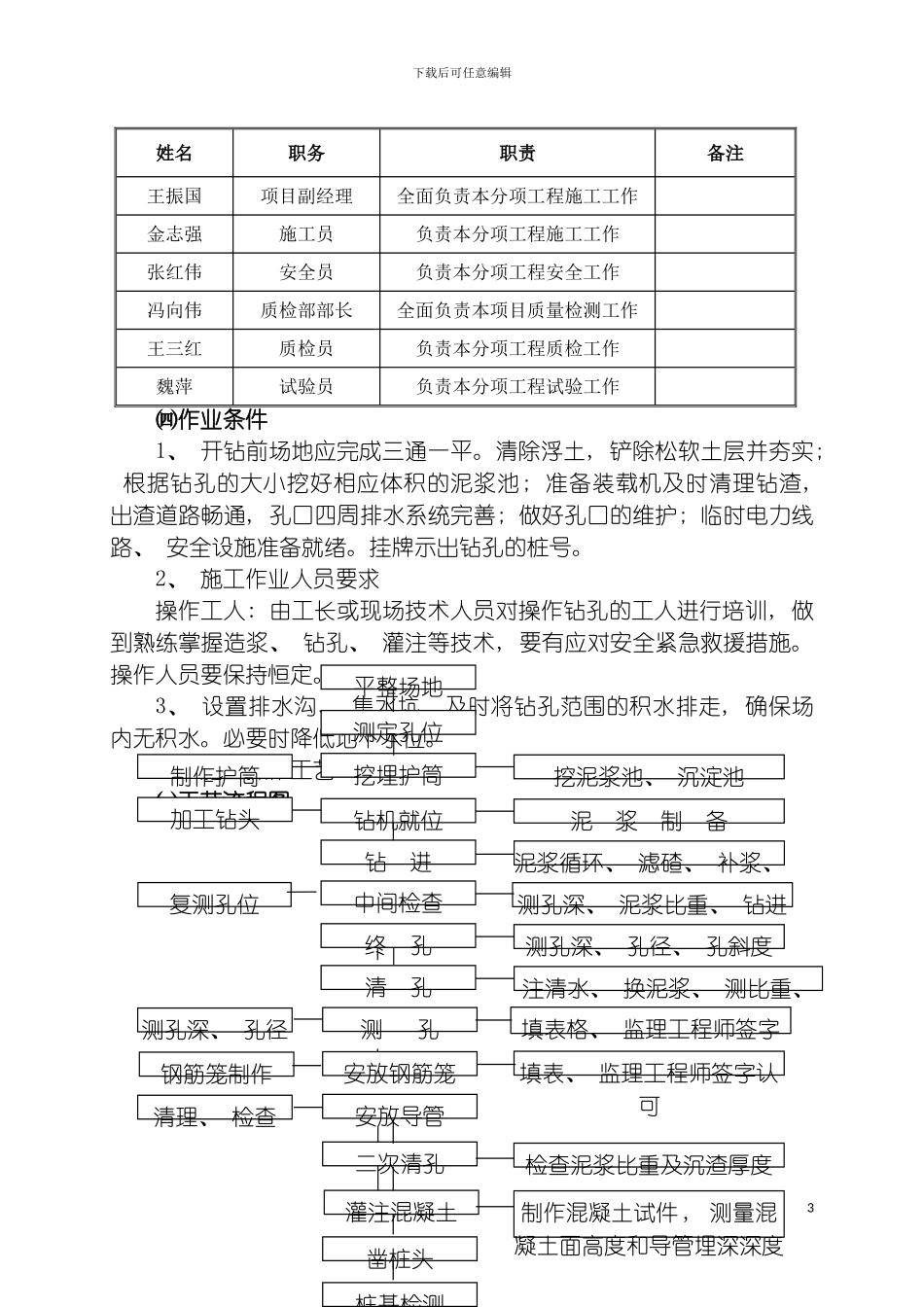

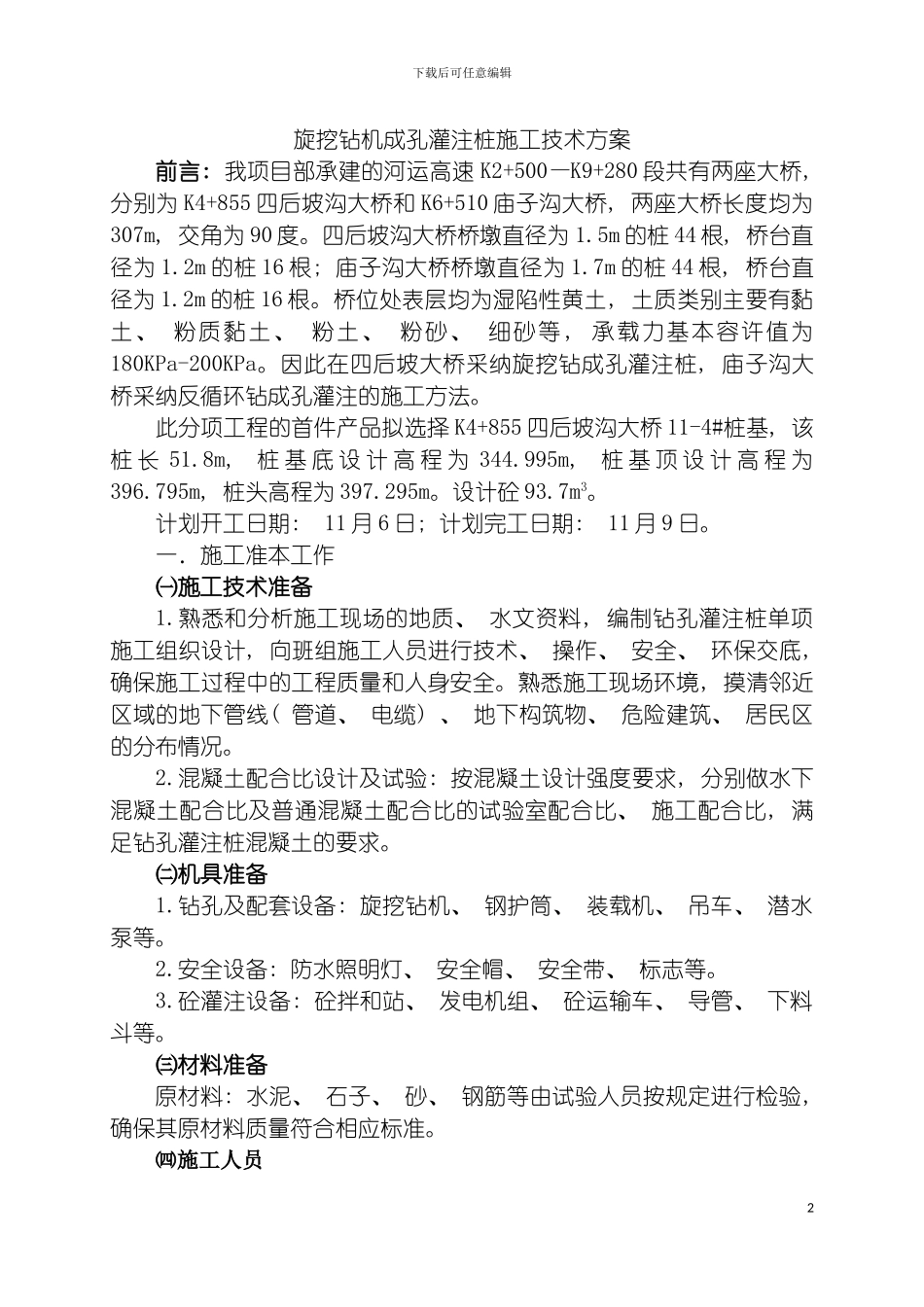

下载后可任意编辑旋挖桩施工技术方案1下载后可任意编辑旋挖钻机成孔灌注桩施工技术方案前言: 我项目部承建的河运高速 K2+500—K9+280 段共有两座大桥, 分别为 K4+855 四后坡沟大桥和 K6+510 庙子沟大桥, 两座大桥长度均为307m, 交角为 90 度。四后坡沟大桥桥墩直径为 1.5m 的桩 44 根, 桥台直径为 1.2m 的桩 16 根; 庙子沟大桥桥墩直径为 1.7m 的桩 44 根, 桥台直径为 1.2m 的桩 16 根。桥位处表层均为湿陷性黄土, 土质类别主要有黏土、 粉质黏土、 粉土、 粉砂、 细砂等 , 承载力基本容许值为180KPa-200KPa。因此在四后坡大桥采纳旋挖钻成孔灌注桩, 庙子沟大桥采纳反循环钻成孔灌注的施工方法。此分项工程的首件产品拟选择 K4+855 四后坡沟大桥 11-4#桩基, 该桩 长 51.8m, 桩 基 底 设 计 高 程 为 344.995m, 桩 基 顶 设 计 高 程 为396.795m, 桩头高程为 397.295m。设计砼 93.7m3。计划开工日期: 11 月 6 日; 计划完工日期: 11 月 9 日。一．施工准本工作㈠施工技术准备1.熟悉和分析施工现场的地质、 水文资料, 编制钻孔灌注桩单项施工组织设计, 向班组施工人员进行技术、 操作、 安全、 环保交底, 确保施工过程中的工程质量和人身安全。熟悉施工现场环境, 摸清邻近区域的地下管线( 管道、 电缆) 、 地下构筑物、 危险建筑、 居民区的分布情况。2.混凝土配合比设计及试验: 按混凝土设计强度要求, 分别做水下混凝土配合比及普通混凝土配合比的试验室配合比、 施工配合比, 满足钻孔灌注桩混凝土的要求。㈡机具准备1.钻孔及配套设备: 旋挖钻机、 钢护筒、 装载机、 吊车、 潜水泵等。2.安全设备: 防水照明灯、 安全帽、 安全带、 标志等。3.砼灌注设备: 砼拌和站、 发电机组、 砼运输车、 导管、 下料斗等。㈢材料准备原材料: 水泥、 石子、 砂、 钢筋等由试验人员按规定进行检验, 确保其原材料质量符合相应标准。㈣施工人员2下载后可任意编辑姓名职务职责备注王振国项目副经理全面负责本分项工程施工工作金志强施工员负责本分项工程施工工作张红伟安全员负责本分项工程安全工作冯向伟质检部部长全面负责本项目质量检测工作王三红质检员负责本分项工程质检工作魏萍试验员负责本分项工程试验工作㈣作业条件1、 开钻前场地应完成三通一平。清除浮土, 铲除松软土层并夯实; 根据钻孔的大小挖好相应体积的泥浆池; 准备装载机及时...
