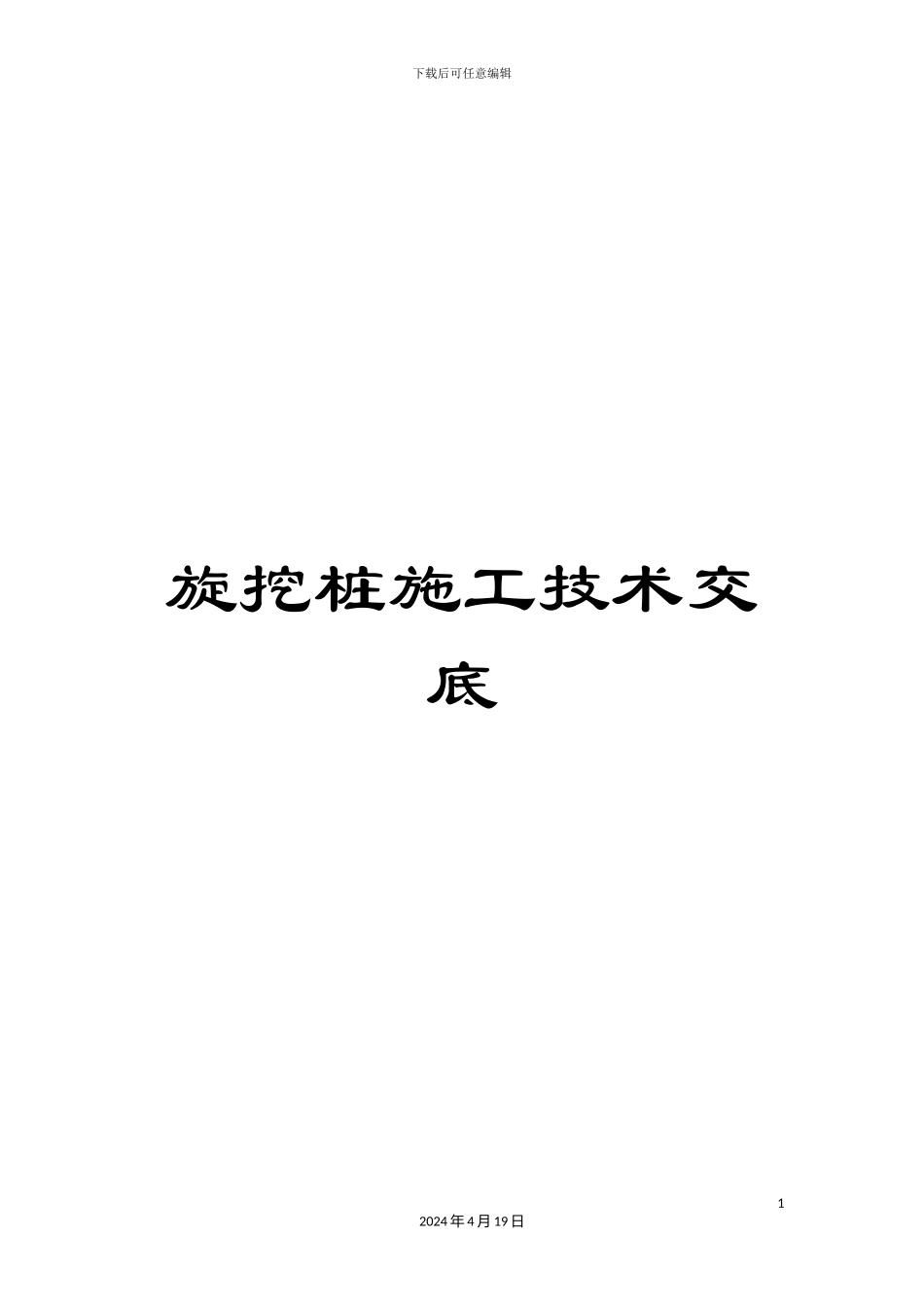

旋挖桩施工技术交底

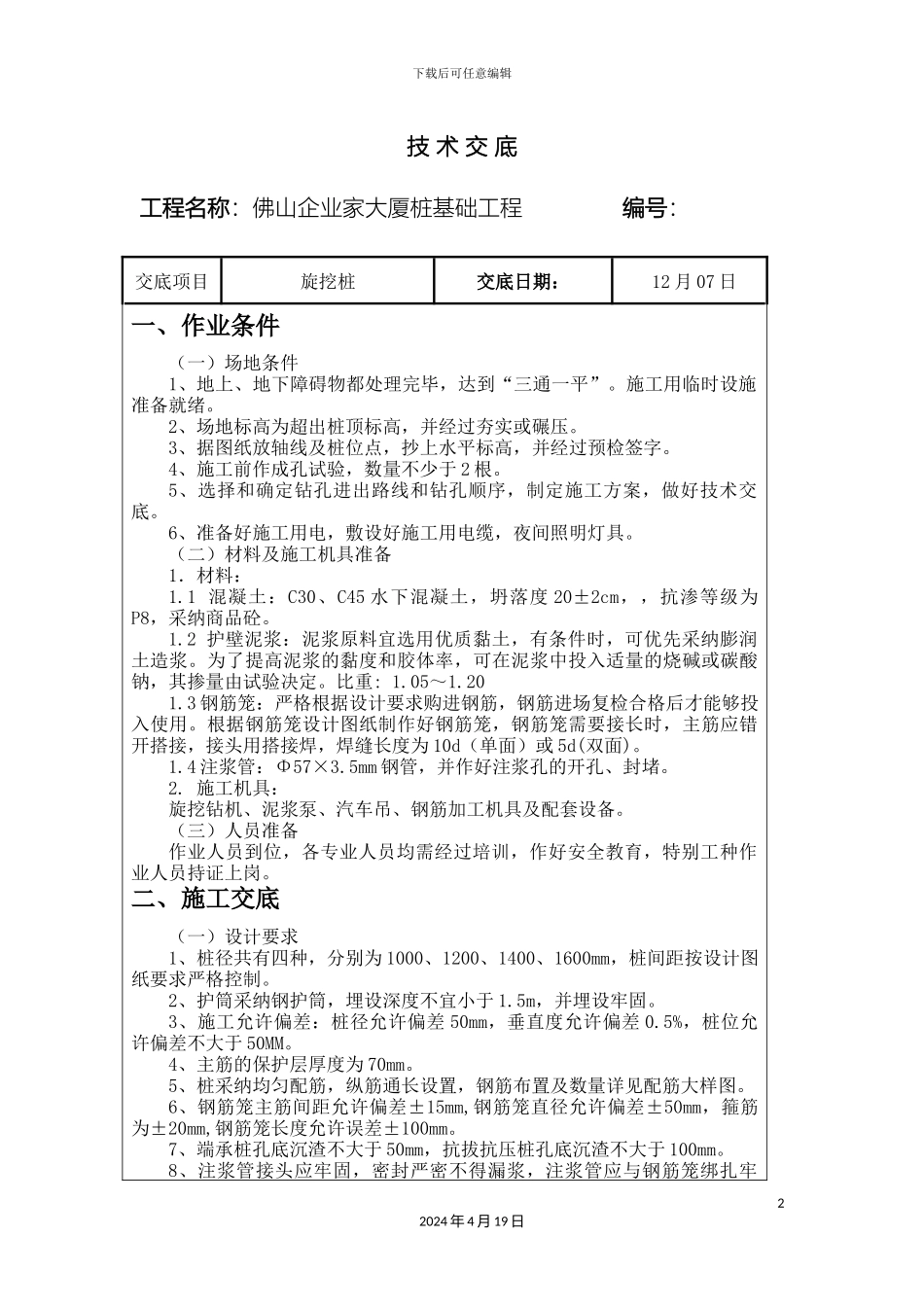

下载后可任意编辑旋挖桩施工技术交底12024 年 4 月 19 日下载后可任意编辑技 术 交 底工程名称：佛山企业家大厦桩基础工程 编号：22024 年 4 月 19 日交底项目旋挖桩交底日期： 12 月 07 日一、作业条件（一）场地条件1、地上、地下障碍物都处理完毕，达到“三通一平”。施工用临时设施准备就绪。2、场地标高为超出桩顶标高，并经过夯实或碾压。3、据图纸放轴线及桩位点，抄上水平标高，并经过预检签字。4、施工前作成孔试验，数量不少于 2 根。5、选择和确定钻孔进出路线和钻孔顺序，制定施工方案，做好技术交底。6、准备好施工用电，敷设好施工用电缆，夜间照明灯具。（二）材料及施工机具准备1．材料：1.1 混凝土：C30、C45 水下混凝土，坍落度 20±2cm，，抗渗等级为P8，采纳商品砼。1.2 护壁泥浆：泥浆原料宜选用优质黏土，有条件时，可优先采纳膨润土造浆。为了提高泥浆的黏度和胶体率，可在泥浆中投入适量的烧碱或碳酸钠，其掺量由试验决定。比重: 1.05～1.201.3 钢筋笼：严格根据设计要求购进钢筋，钢筋进场复检合格后才能够投入使用。根据钢筋笼设计图纸制作好钢筋笼，钢筋笼需要接长时，主筋应错开搭接，接头用搭接焊，焊缝长度为 10d（单面）或 5d(双面)。1.4 注浆管：Φ57×3.5mm 钢管，并作好注浆孔的开孔、封堵。2. 施工机具：旋挖钻机、泥浆泵、汽车吊、钢筋加工机具及配套设备。（三）人员准备作业人员到位，各专业人员均需经过培训，作好安全教育，特别工种作业人员持证上岗。二、施工交底（一）设计要求1、桩径共有四种，分别为 1000、1200、1400、1600mm，桩间距按设计图纸要求严格控制。2、护筒采纳钢护筒，埋设深度不宜小于 1.5m，并埋设牢固。3、施工允许偏差：桩径允许偏差 50mm，垂直度允许偏差 0.5%，桩位允许偏差不大于 50MM。4、主筋的保护层厚度为 70mm。5、桩采纳均匀配筋，纵筋通长设置，钢筋布置及数量详见配筋大样图。6、钢筋笼主筋间距允许偏差±15mm,钢筋笼直径允许偏差±50mm，箍筋为±20mm,钢筋笼长度允许误差±100mm。7、端承桩孔底沉渣不大于 50mm，抗拔抗压桩孔底沉渣不大于 100mm。8、注浆管接头应牢固，密封严密不得漏浆，注浆管应与钢筋笼绑扎牢下载后可任意编辑32024 年 4 月 19 日固，不得产生滑动。（二）施工顺序钻孔机就位→钻进→成孔质量检查→清孔→移机→吊放钢筋笼→吊放混凝土导管→二次清孔→浇筑混凝土→起拔护筒→桩砼养护→下一桩施工。施...
