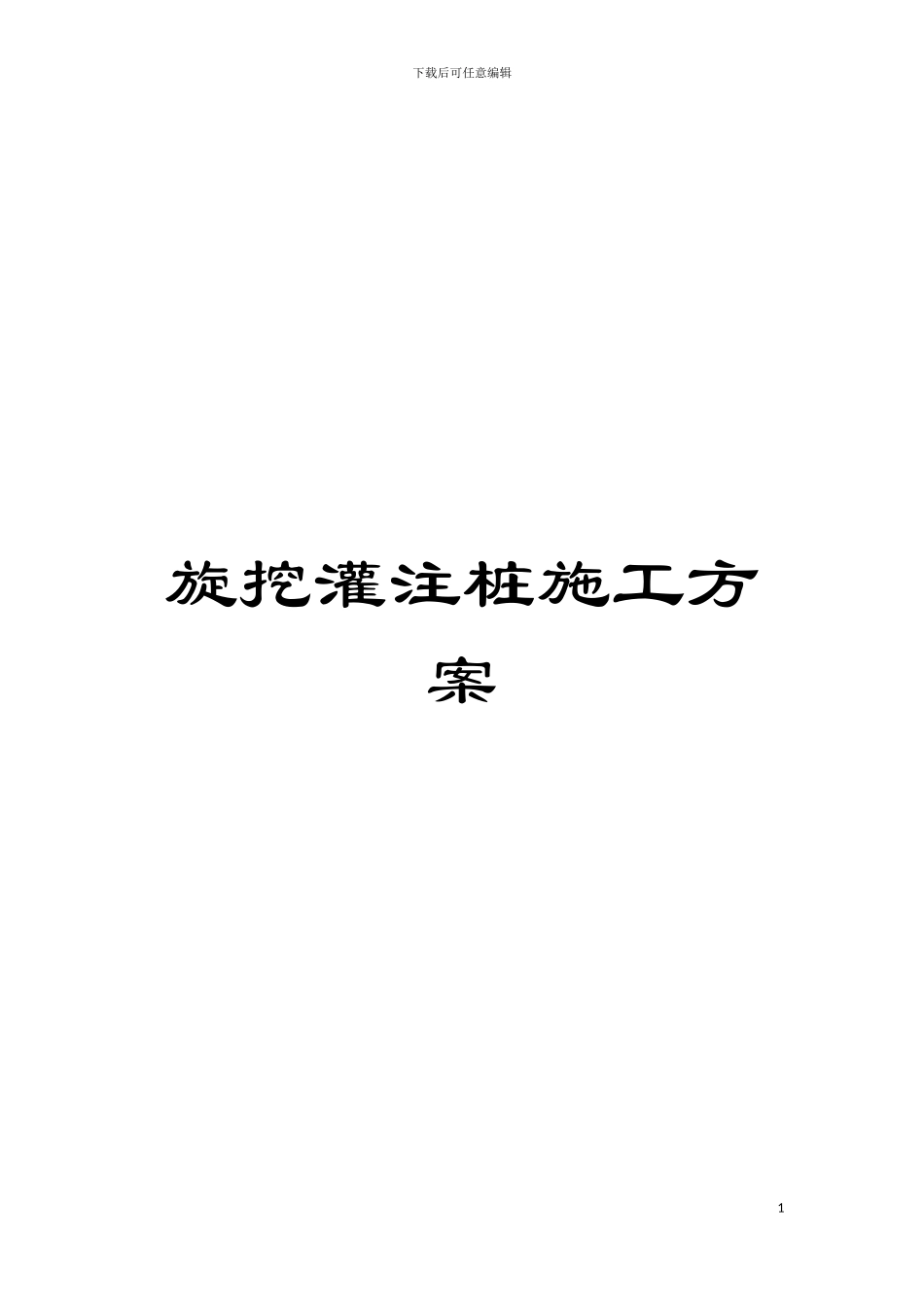

旋挖灌注桩施工方案模板

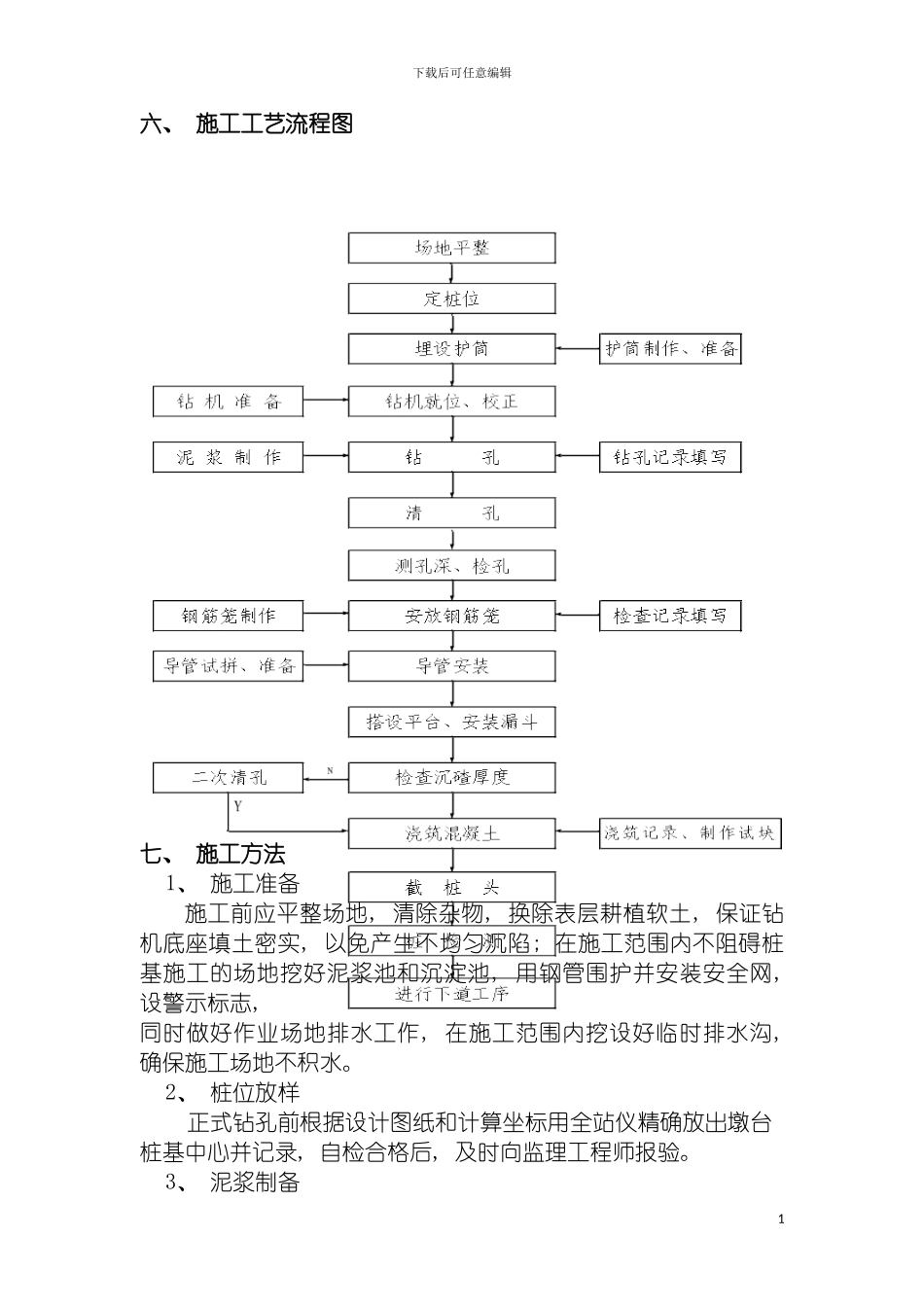

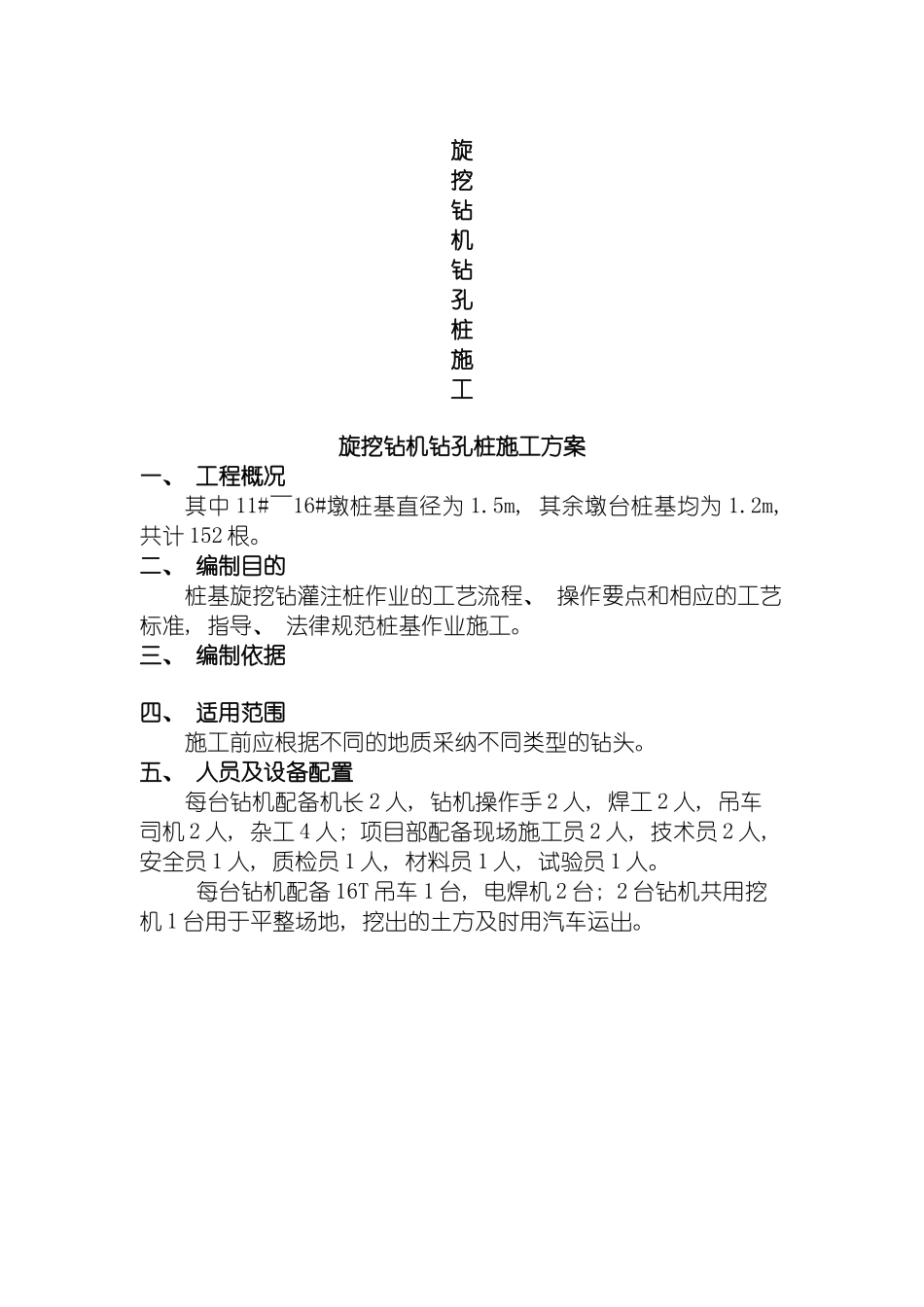

下载后可任意编辑旋挖灌注桩施工方案1旋挖钻机钻孔桩施工旋挖钻机钻孔桩施工方案一、 工程概况其中 11#～16#墩桩基直径为 1.5m, 其余墩台桩基均为 1.2m, 共计 152 根。二、 编制目的桩基旋挖钻灌注桩作业的工艺流程、 操作要点和相应的工艺标准, 指导、 法律规范桩基作业施工。三、 编制依据四、 适用范围施工前应根据不同的地质采纳不同类型的钻头。五、 人员及设备配置每台钻机配备机长 2 人, 钻机操作手 2 人, 焊工 2 人, 吊车司机 2 人, 杂工 4 人; 项目部配备现场施工员 2 人, 技术员 2 人, 安全员 1 人, 质检员 1 人, 材料员 1 人, 试验员 1 人。每台钻机配备 16T 吊车 1 台, 电焊机 2 台; 2 台钻机共用挖机 1 台用于平整场地, 挖出的土方及时用汽车运出。下载后可任意编辑六、 施工工艺流程图七、 施工方法1、 施工准备 施工前应平整场地, 清除杂物, 换除表层耕植软土, 保证钻机底座填土密实, 以免产生不均匀沉陷; 在施工范围内不阻碍桩基施工的场地挖好泥浆池和沉淀池, 用钢管围护并安装安全网, 设警示标志, 同时做好作业场地排水工作, 在施工范围内挖设好临时排水沟, 确保施工场地不积水。2、 桩位放样正式钻孔前根据设计图纸和计算坐标用全站仪精确放出墩台桩基中心并记录, 自检合格后, 及时向监理工程师报验。3、 泥浆制备 1下载后可任意编辑泥浆采纳优质粘土与水拌合而成并掺入一定比例的膨润土, 制备的泥浆满足: 含砂量≤4%, 胶体率≥96%, 泥浆比重≥1.2。钻孔施工时随着孔深的增加向孔内及时、 连续地补浆, 维持护筒内应有的水头, 防止孔壁坍塌。桩孔砼灌注时, 孔内溢出的泥浆引流至泥浆池内, 用于下一根桩基钻孔护壁。4、 埋设护筒 钻孔前设置坚固、 不漏水的钢护筒, 护筒高 1.5m, 直径比设计桩径大 20cm, 顶面高出施工平台约 30cm。挖埋护筒时坑底应整平, 然后经过定位的控制桩放样, 把孔位中心位置标于坑底, 再把护筒吊放进坑内, 找出护筒的圆心位置, 用十字线定在护筒顶部或底部, 然后移动护筒使护筒中心与钻孔中心位置重合, 同时用水平尺或锤球检查, 使护筒竖直。此后即在护筒周围对称、 均匀地回填粘土, 并分层夯实, 夯填时要防止护筒偏斜。护筒顶面中心与设计桩位偏差不得大于 5cm, 倾斜度不得大于 1%。为便于泥浆循环, 在护筒顶端留有高 30cm, 宽 20cm 的出浆口。5、 钻机成孔 钻机就位前应对钻机各...
