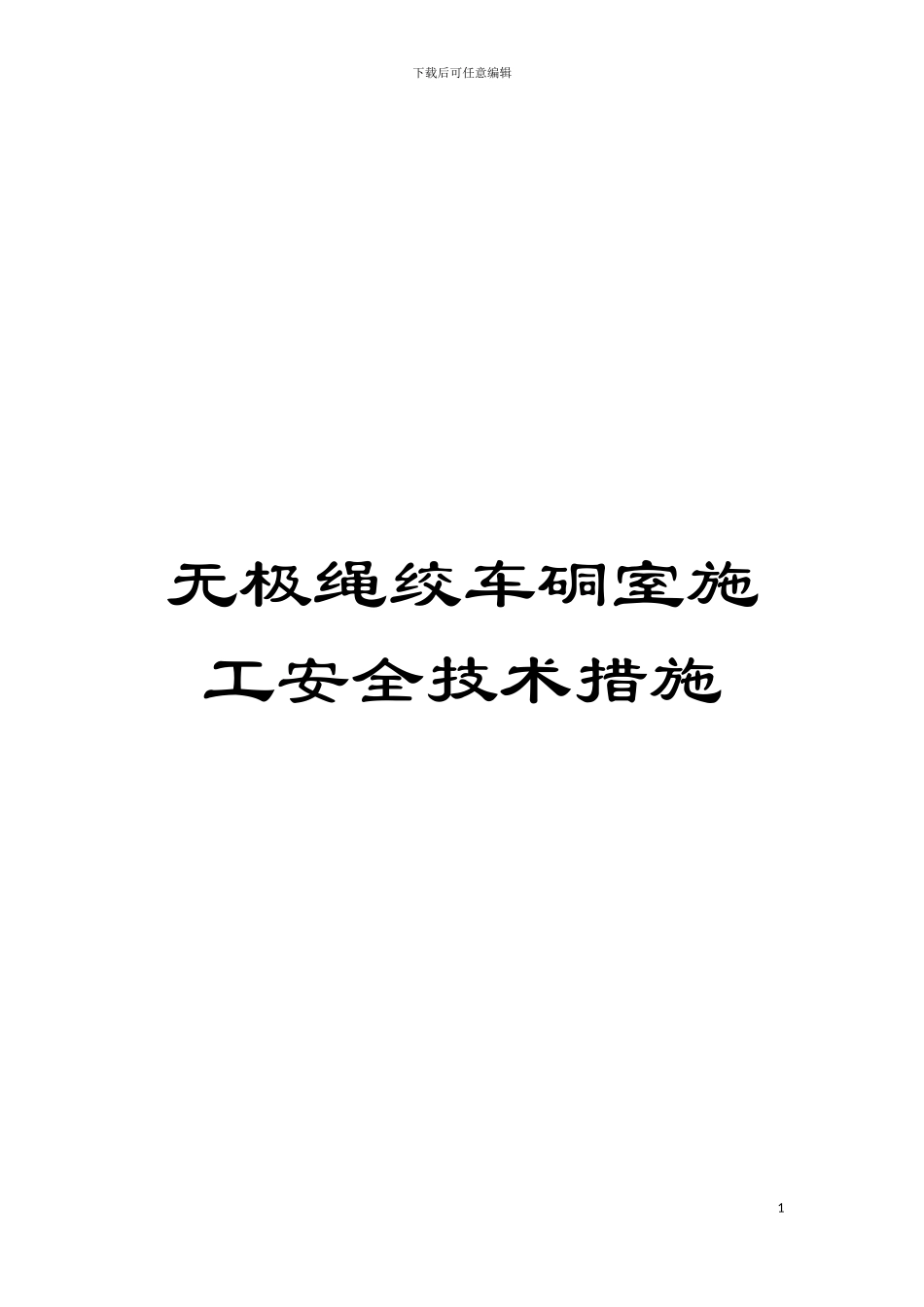

无极绳绞车硐室施工安全技术措施模板

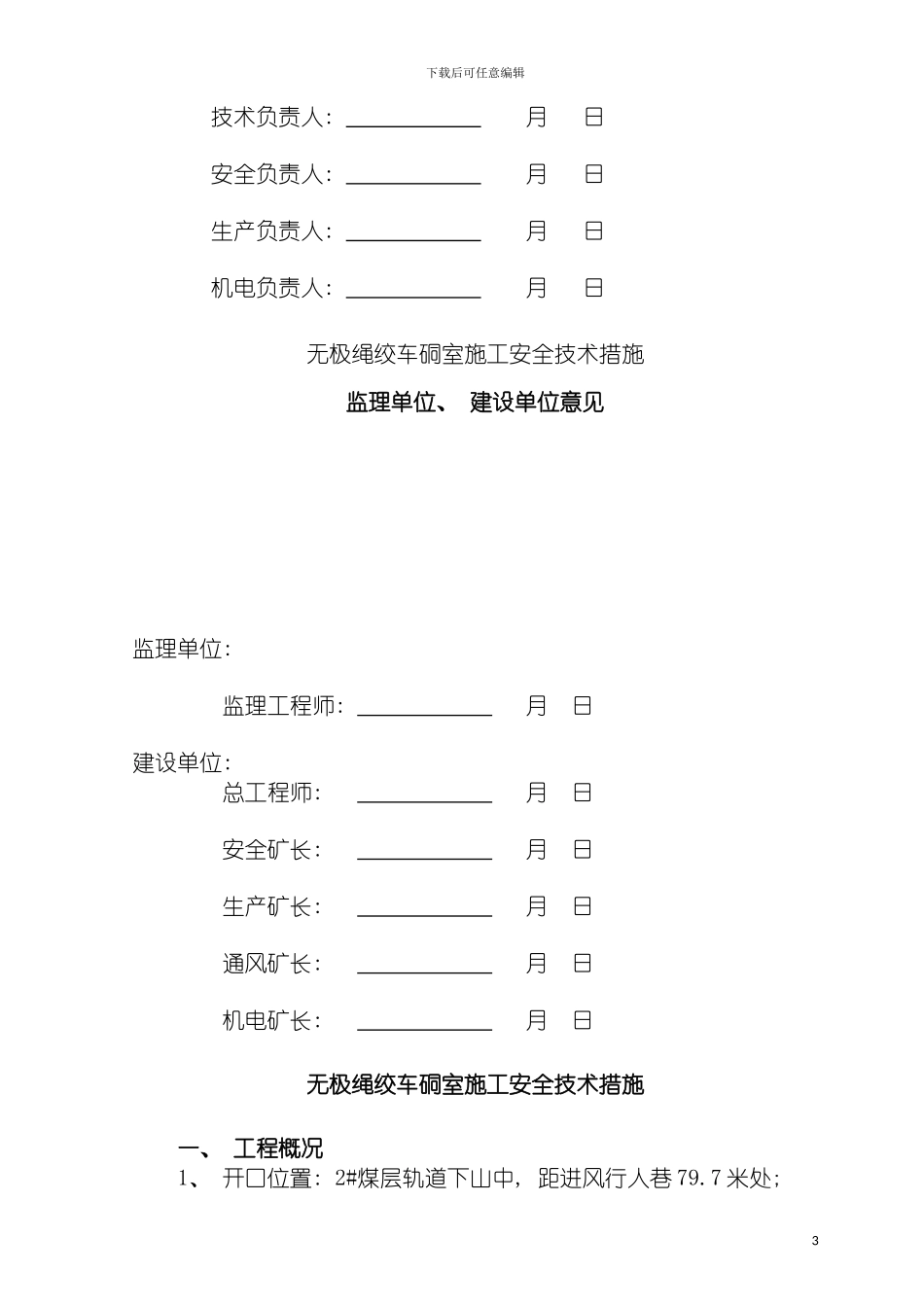

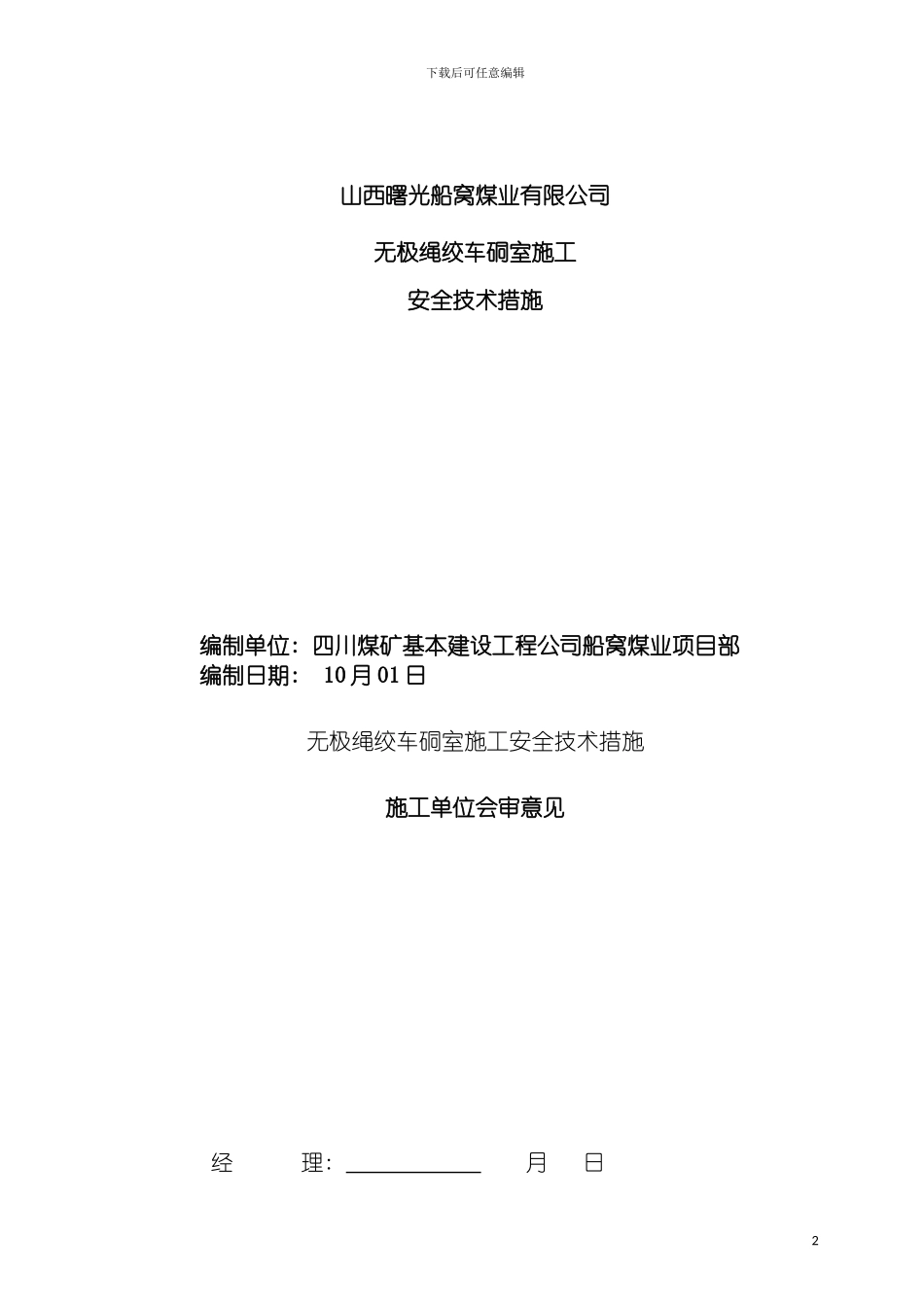

下载后可任意编辑无极绳绞车硐室施工安全技术措施1下载后可任意编辑山西曙光船窝煤业有限公司无极绳绞车硐室施工安全技术措施编制单位: 四川煤矿基本建设工程公司船窝煤业项目部编制日期: 10 月 01 日无极绳绞车硐室施工安全技术措施施工单位会审意见经 理: 月 日2下载后可任意编辑 技术负责人: 月 日 安全负责人: 月 日 生产负责人: 月 日 机电负责人: 月 日无极绳绞车硐室施工安全技术措施监理单位、 建设单位意见监理单位: 监理工程师: 月 日建设单位: 总工程师: 月 日安全矿长: 月 日生产矿长: 月 日 通风矿长: 月 日 机电矿长: 月 日无极绳绞车硐室施工安全技术措施一、 工程概况1、 开口位置: 2#煤层轨道下山中, 距进风行人巷 79.7 米处; 3下载后可任意编辑2 、 开 口 方 位 : 联 络 巷 开 口 2170 03’21", 开 口 坐 标 : X=3959033.545 米、 Y=37464904.433 米、 H=392.600 米(底板) ; 无极绳绞车硐室开口 1270 3’22.01", 开口坐标: X=3959031.301 米、 Y=37464859.979 米、 H=386.815 米.3、 巷道坡度: 无极绳绞车硐室按 3‰上坡施工; 联络巷按-120 24’00"下山施工; 4、 设计巷道长度: 无极绳绞车硐室 35.88 米, 联络巷 26.3 米; 共 62.18 米。5、 巷道断面及支护形式: 1) 无极绳绞车硐室: 设计断面形状为拱形断面, 设计支护形式为29U 型钢加喷射混凝土支护, 采纳光面爆破成巷。巷道掘进宽度 5.0m、 掘进高度 4.2m, 掘进断面积 16.35m2。2) 联络巷: 设计断面形状为拱形断面, 设计支护形式为 29U 型钢加喷射混凝土支护, 采纳光面爆破成巷。巷道掘进宽度4.0m、 掘进高度 3.6m, 掘进断面积 12.68m2。二、 施工方案 根据巷道的煤岩特性、 地质及施工条件, 和当前施工设备、 机具、 爆破材料等因素。确定采纳如下施工方案: 1、 顶板破裂段: 掘进前根据现场施工需要先打设 Φ42 超前小导管, 掘进采纳风镐及局部放小炮的方法掘进、 刮板机配合出渣, 人工架设 U 型棚及钢筋网支护的方法施工, 一次成巷, 短掘短支, 喷浆机喷射砼成巷。4下载后可任意编辑2、 顶板完整段: 采纳钻爆法, 一次成巷, 短掘短支, 多循环方式掘进, 最大空顶距为 1.8m。3、 掘进施工工艺为风镐+炮掘, 采纳耙岩机搭配 SGB-620/30T 刮板机出渣。4、 施工前必须提前标定开门位置、 中腰线, 严格按中腰线施工。5、 ...
