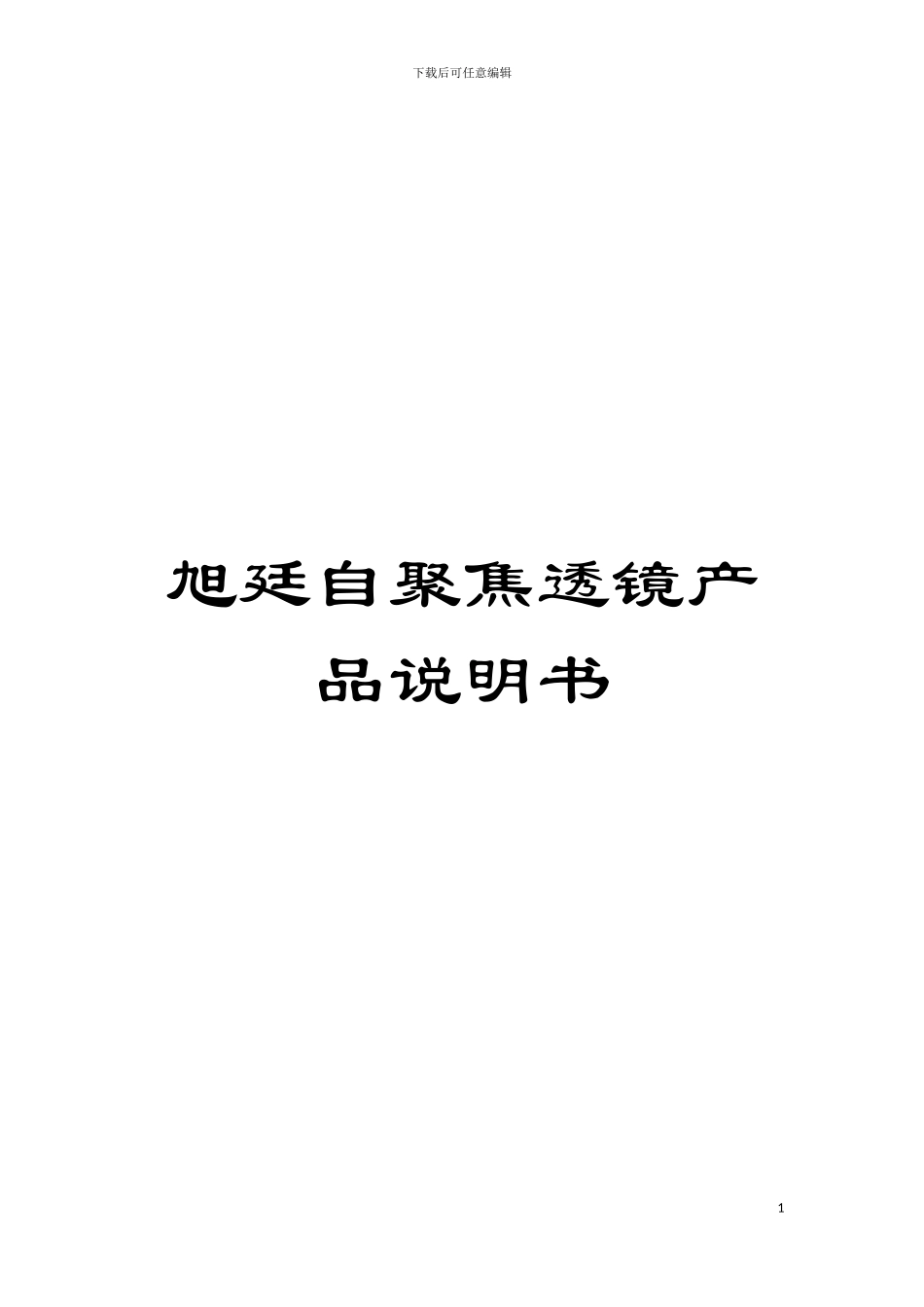

旭廷自聚焦透镜产品说明书模板

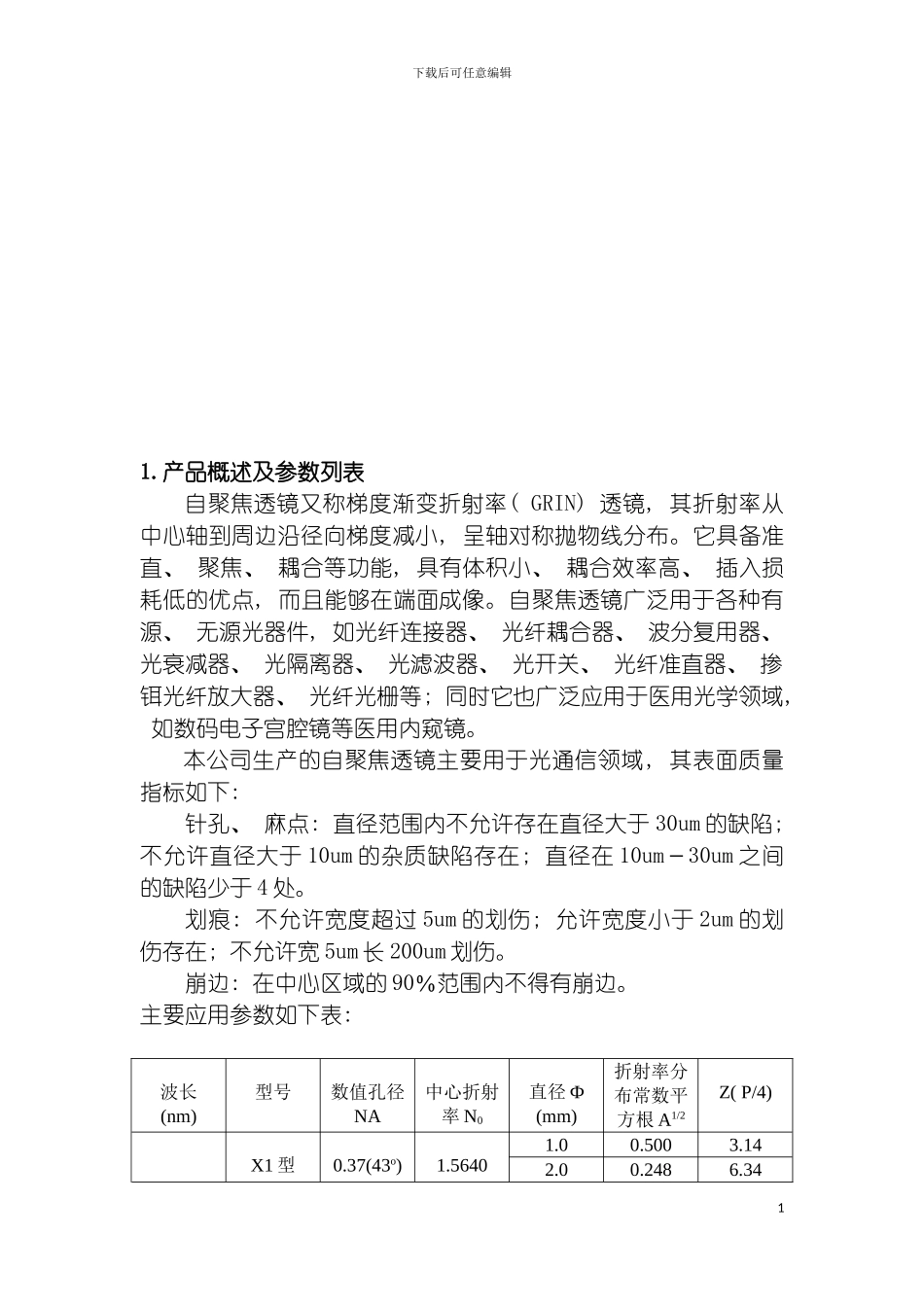

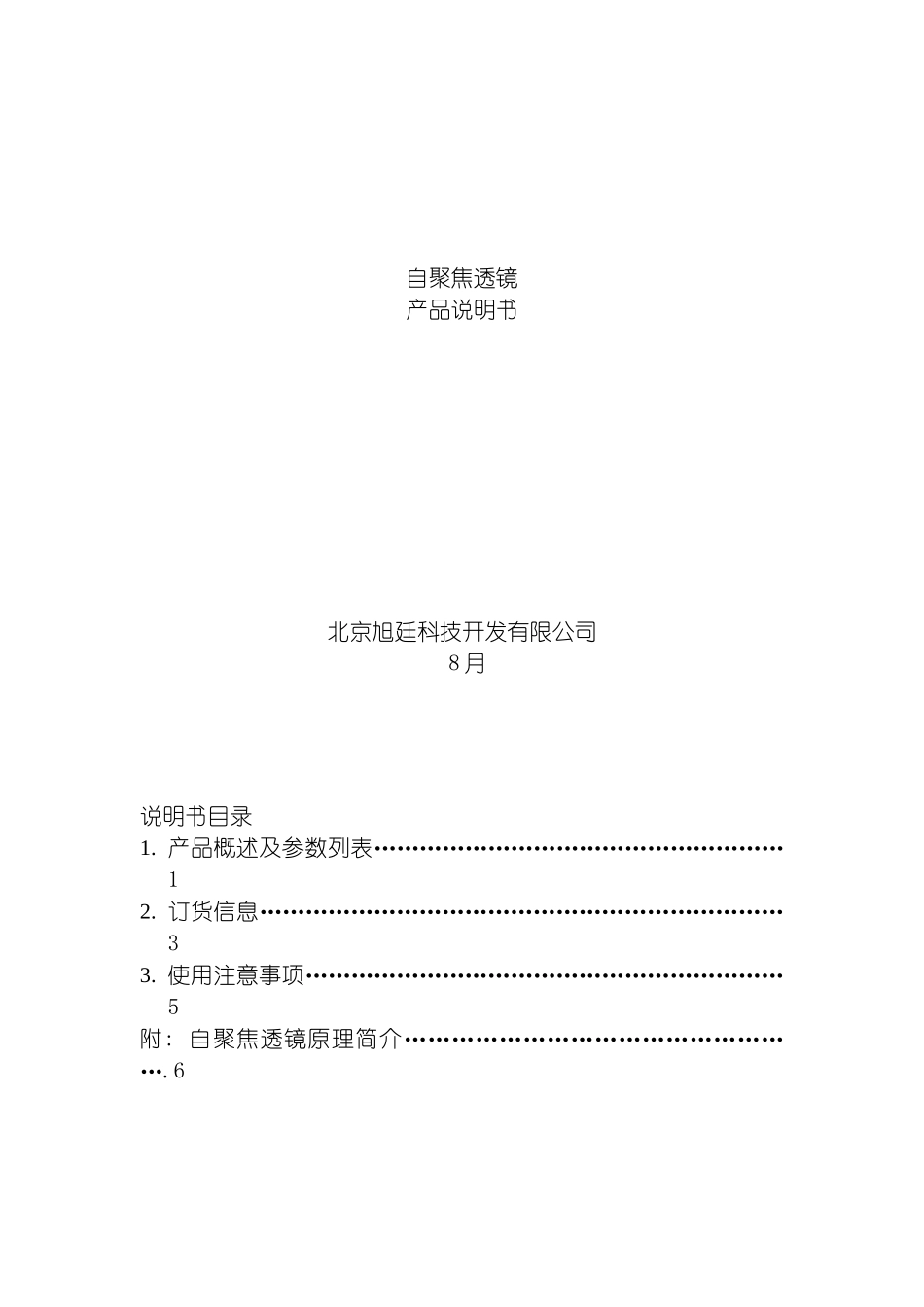

下载后可任意编辑旭廷自聚焦透镜产品说明书1自聚焦透镜产品说明书北京旭廷科技开发有限公司 8 月说明书目录1. 产品概述及参数列表………………………………………………12. 订货信息……………………………………………………………33. 使用注意事项………………………………………………………5附: 自聚焦透镜原理简介…………………………………………….6下载后可任意编辑1.产品概述及参数列表自聚焦透镜又称梯度渐变折射率( GRIN) 透镜, 其折射率从中心轴到周边沿径向梯度减小, 呈轴对称抛物线分布。它具备准直、 聚焦、 耦合等功能, 具有体积小、 耦合效率高、 插入损耗低的优点, 而且能够在端面成像。自聚焦透镜广泛用于各种有源、 无源光器件, 如光纤连接器、 光纤耦合器、 波分复用器、 光衰减器、 光隔离器、 光滤波器、 光开关、 光纤准直器、 掺铒光纤放大器、 光纤光栅等; 同时它也广泛应用于医用光学领域, 如数码电子宫腔镜等医用内窥镜。本公司生产的自聚焦透镜主要用于光通信领域, 其表面质量指标如下: 针孔、 麻点: 直径范围内不允许存在直径大于 30um 的缺陷; 不允许直径大于 10um 的杂质缺陷存在; 直径在 10um－30um 之间的缺陷少于 4 处。划痕: 不允许宽度超过 5um 的划伤; 允许宽度小于 2um 的划伤存在; 不允许宽 5um 长 200um 划伤。崩边: 在中心区域的 90％范围内不得有崩边。主要应用参数如下表: 波长(nm)型号数值孔径NA中心折射率 N0直径 Ф(mm)折射率分布常数平方根 A1/2Z( P/4) X1 型0.37(43o)1.56401.00.5003.142.00.2486.341下载后可任意编辑630X2 型0.46(55o)1.60771.00.6102.581.80.3404.622.00.3055.15X3 型0.60(74o)1.65801.80.4313.65830X1 型0.37(43o)1.55701.00.4913.202.00.2436.46X2 型0.46(55o)1.59901.00.6032.601.80.3334.722.00.2995.26X3 型0.60(74o)1.64611.80.4243.711060X1 型0.37(43o)1.55331.00.4863.232.00.2406.55X2 型0.46(55o)1.59441.00.6012.611.80.3304.762.00.2975.29X30.60(74o)1.63981.80.4203.741310X1 型0.37(43o)1.55141.00.4823.262.00.2386.61X2 型0.46(55o)1.59201.00.5992.621.80.3284.792.00.2965.31X3 型0.60(74o)1.63651.80.4193.751550X1 型0.37(43o)1.55021.00.4803.272.00.2376.64X2 型0.46(55o)1.59051.00.5982.631.80.3274.802.00.2955.33X3 型0.60(74o)1.63451.80.4183.76其它技术指标如...
