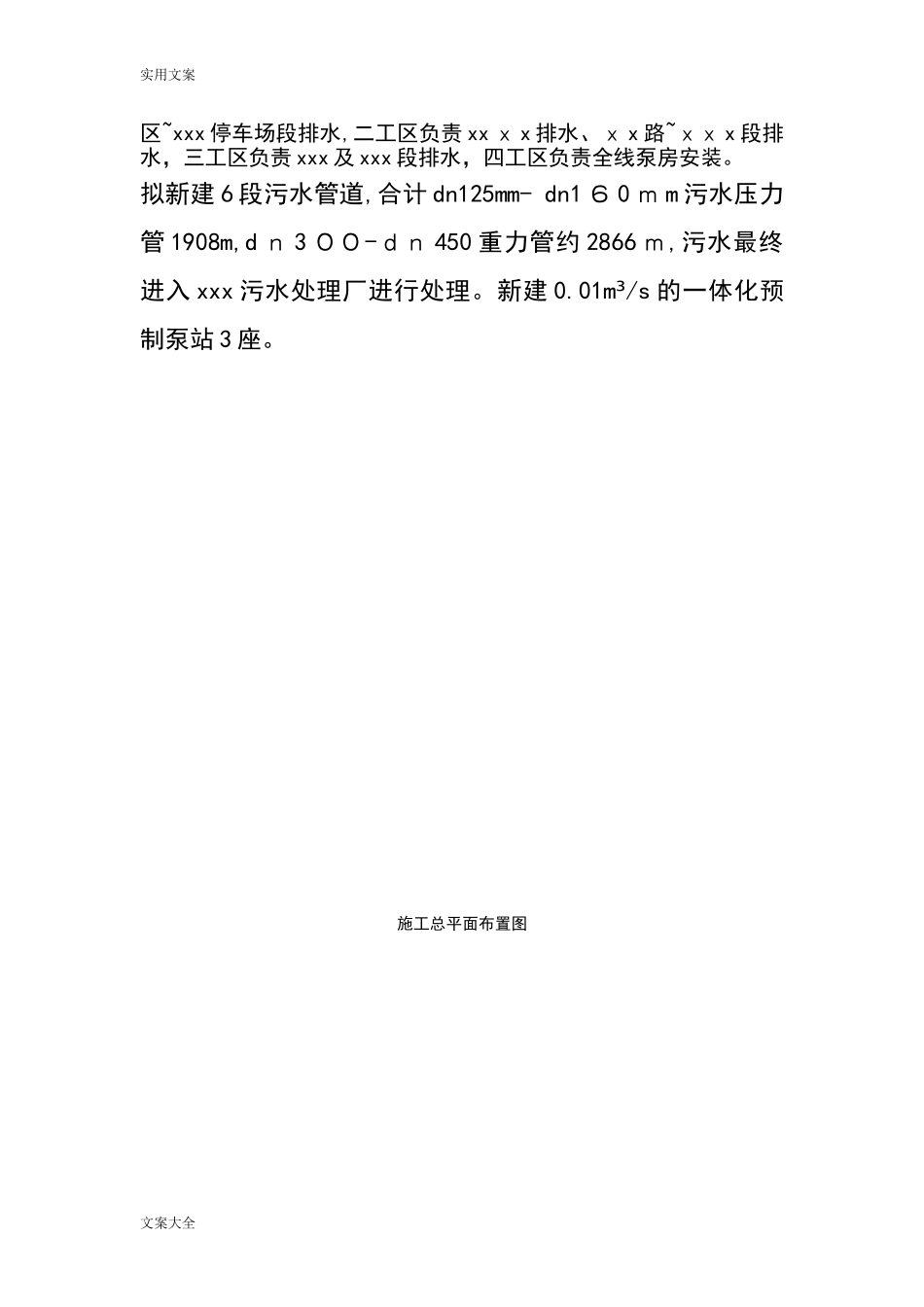

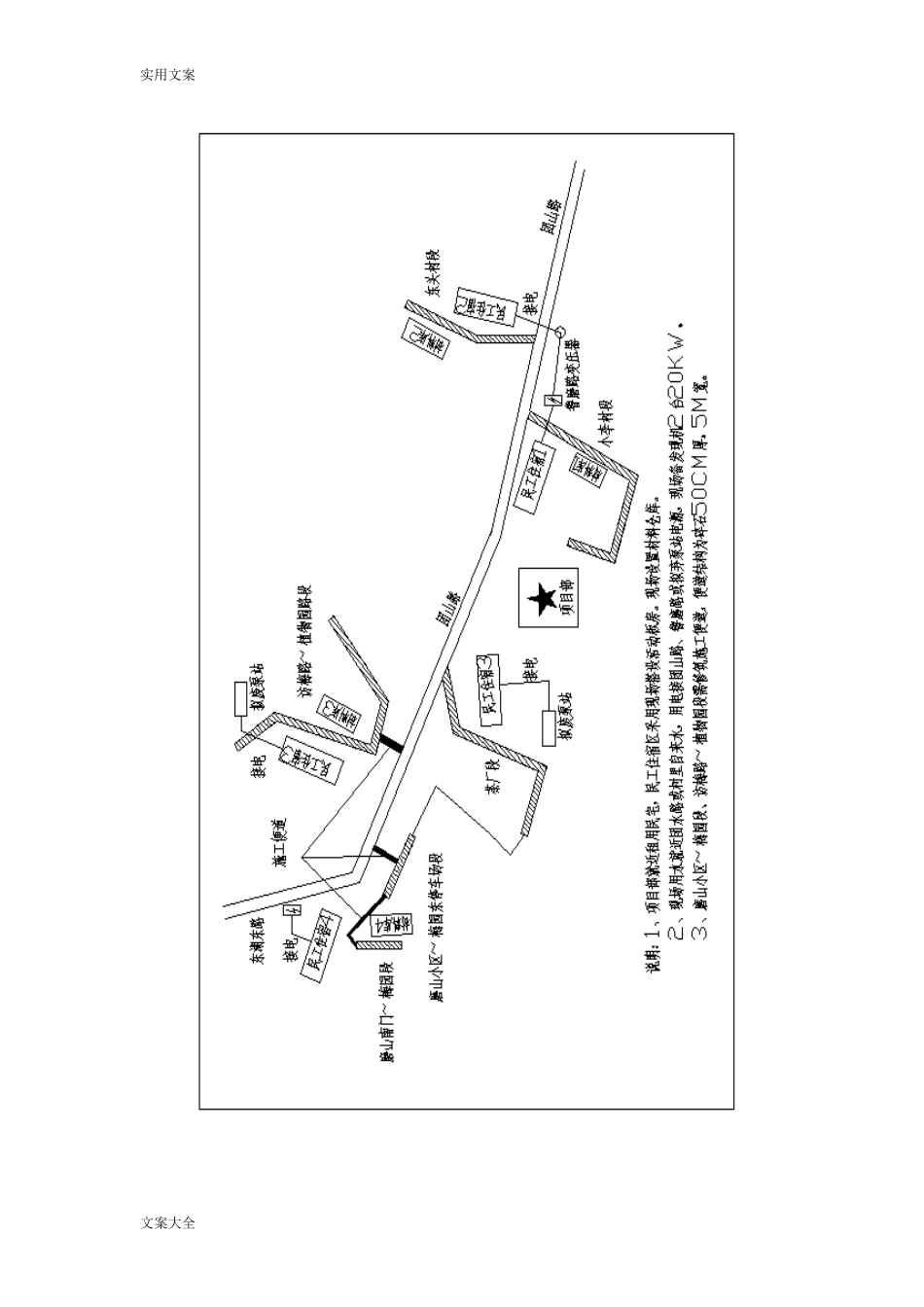

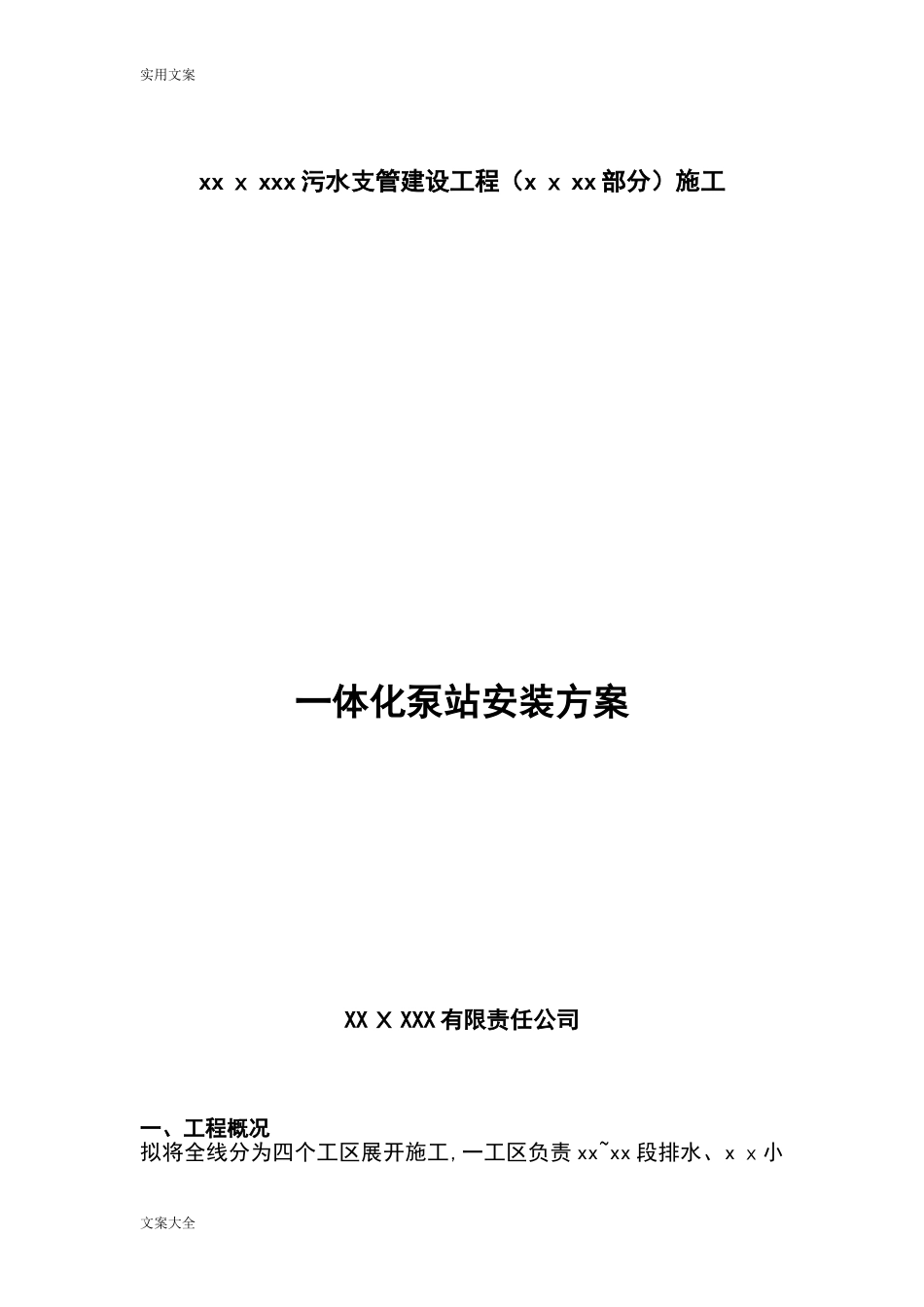

实用文案xxｘxxx污水支管建设工程（xｘxx部分）施工一体化泵站安装方案XXＸXXX有限责任公司一、工程概况拟将全线分为四个工区展开施工,一工区负责xx~xx段排水、xｘ小文案大全实用文案区~xxx停车场段排水,二工区负责xxｘx排水、ｘx路~ｘｘx段排水，三工区负责xxx及xxx段排水，四工区负责全线泵房安装。拟新建6段污水管道,合计dn125mm-dn1６0ｍm污水压力管1908m,dｎ3００-ｄｎ450重力管约2866ｍ,污水最终进入xxx污水处理厂进行处理。新建0.01m/s³的一体化预制泵站3座。施工总平面布置图文案大全实用文案文案大全实用文案二、工程地质条件2.1、地形地貌及地质构造规划范围现状自然便道结构为碎石5０cm厚,5m宽，沿线用地属于小李村和茶厂范围。２．2、场区水文地质条件2．2.1、地表水场地地表水主要为自然环境的雨水。２.２.2、地下水揭穿的深度范围内,拟建场地地下水分为上层滞水和弱孔隙承压水。上层滞水主要赋存于场地上部的填土层中，主要接受地表水径向渗流补给以及大气降水垂直补给,水量不确定，没有统一的自由水面，勘察期间测得的上层滞水水位在自然地面以下0．１m－2．6m,相当于绝对标高１8.67ｍ－22．02ｍ。地下水赋存于4－２层含粉质粘土角砺中，角砺、碎石及砂性土含量在80%左右，有粘性土充填且局部粘性土比较富集，含水层顶板为一般粘性土,局部地段为老粘性土，底板为基岩，含水性与透水性均较差,水量不大，承压性弱,对本工程施工基本无影响，勘察期间未测其承压水位。2．2.3地下水及地表水腐蚀性判定所取地下水及地表水所做质检分析,场区地表水及地下水在干湿交替的环境条件下对混凝土结构及钢筋混凝土结构中的钢筋有微腐蚀性。三、设计概况文案大全实用文案四、编制依据本工程施工方案主要编制依据如下：１、工程设计图纸。2、有关国家、地方、行业和技术规范及相应的法律、法规;3、《建筑地基处理技术规范》（JGJ７9-2００2）；文案大全实用文案4、《建筑地基基础工程施工质量验收规范》(ＧB50２02-２002）；5、《混凝土结构工程施工质量验收规范》（GＢ50204-2002）;６、《给水排水构筑物施工及验收规范》（GB50１41-2008）;７、《建筑边坡工程技术规范》（GＢ503３0-2０02)；8、《建筑基坑支护设计规程》(JGJ12０－２0１2）；９、《基坑工程技术规范》湖北省地方标准（DB4２/15９-２０04）。五．一体化泵站施工5．1施工流程施工准备→场地平整→基坑围护→基坑挖土→底板施工→泵房设备安装、调试→回填→平整场地5.１.1施工准备现场搭建料场、工棚、看守房等现场临用设施，做好工作区域、基坑、料场、路口的封闭及围护，设置明显的警示、警告牌、夜间警示灯等安全警示标志(牌），做到安全先行、确保文明施工。根据图纸中构筑物、设备的设计尺寸及数量表,编制详尽的材料计划表和设备采购计划。做好与泵房施工相关的内业准备。5．1.２场地平整根据泵房的位置进行测量放线，清除施工范围内障碍，利用推土机进行场地平整。5.１.3基坑围护根据设计要求，本工程泵房基础采用直槽开挖，拉森钢板桩围护，拉森钢板桩采用FSP-Ⅳ型,桩长15ｍ。拉森钢板桩施工见前述。5．1．4基坑挖土泵房井基坑采用加长臂挖机开挖，人工配合整平的施工方法。对于工作量不大，地面狭窄,地下有障碍物或其它不具备机械施工条件的情况，采用人工开挖。人工开挖需集中人力,快速挖好后转入下文案大全实用文案道工序。挖土时每阶段不得超深、超挖。挖土期间专人跟随测量标高。为了保护基底不受破坏，坑底以上20cm的土用人工修平。土方开挖时间较长,为保证顺利施工，基坑四角设集水井，以有效地保证雨水和施工冲洗用水的及时排除。挖土机无论在挖土时，还是在作水平运输土方时,都派专人指挥。挖土机挖土至坑底标高时必须留置20cm以上土方作人工挖土,保证地基质量。有明流水必须及时排除，不得使地基长期浸泡在水中。基坑开挖应避免不正确的操作，从面导致水泥地板安装后移位,损坏泵站。5.1.５底板施工（1）钢筋制作ａ．钢筋下料所有用于本工程的钢筋在进场前均应有合格的出厂证明书或试验报告,并分批作机械性能试验。如使用中发现钢筋脆断、焊接性能不良和机械性能显著不正常时,还应进行钢筋化学成分...
