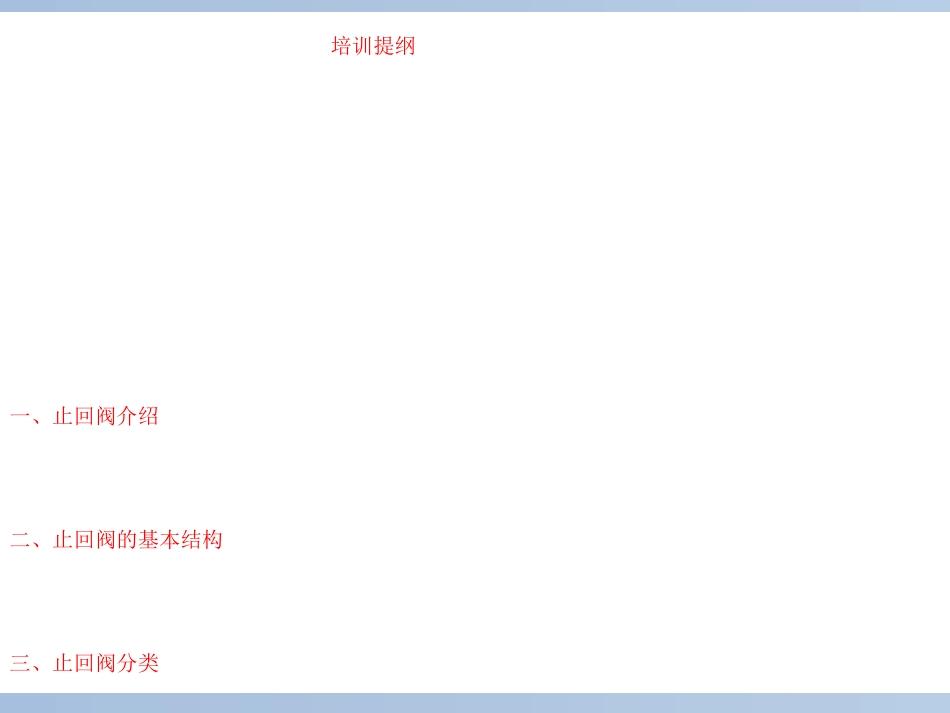

止回阀工作原理及维护保养止回阀工作原理及维护保养讲课人:培训提纲一、止回阀介绍二、止回阀的基本结构三、止回阀分类四、常见故障及处理方法五、日常保养内容一、止回阀介绍止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。二、止回阀基本结构止回阀都有一个开启压力，当工作介质压力大于止回阀开启压力时，弹簧被压缩，止回阀挡板被推开，介质顺利流过。当工作介质回流时，介质会把挡板压在止回阀阀体上，介质原理越大，压得越紧，此时挡板完全隔离整个系统，杜绝了介质回流的可能。序号零件名称1阀体2阀盖3阀瓣4摇臂5螺母6销7支架8阀盖螺母9阀盖螺柱10螺栓11垫片12阀盖13结节螺栓三、止回阀分类止回阀根据其结构和安装方式可分：一、旋启式止回阀二、升降式止回阀三、碟式止回阀旋启式止回阀结构及工作原理定义：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，不宜用于脉动流，其密封性能不及升降式。内部结构旋启式止回阀工作状态图旋启式止回阀将圆盘状阀芯一端制成“轴销形式”，阀芯可自由旋启的这样一种阀，其压力损失小，流体易于流动。不仅可用于水平配管，也可用于纵向配管（从下向上流动）升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力较大。阀瓣上部与阀盖下部加工有导向套筒，阀瓣导向简可与阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。对夹式止回阀（蝶阀）阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较差。结构图对夹式止回阀阀体呈对夹形，与传统的冲击吸收式止回阀相比，可大幅实现薄型、轻重，虽然是薄型阀体，但是是一种内置旁通管，具有优异密封性能的多功能，高性能冲击吸收式止回阀.对夹式止回阀工作状态图四、常见故障及处理方法1、阀瓣打碎引起阀瓣打碎的原因：止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态，阀瓣经常与阀座拍打，某些脆性材（如铸铁、黄铜等）做成的阀瓣就被打碎。预防办法：采用阀瓣为韧性材料的止回阀。2、介质倒流原因：密封面破坏；夹入杂质。预防方法：修复密封面和清洗杂质，就能防止倒流。五、日常保养内容1、安装应用后的止回阀，应对其进行定期检修，以确保其正常工作。2、应查看止回阀密封面是否磨损，并根据情况进行维修或更换。3、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。4、运行中的止回阀应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。5、如手轮丢失，应及时配齐，而不能够用活扳手代替。6、填料压盖不允许歪斜或无预紧间隙。7、如果止回阀使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。8、运行中的止回阀，避免对其敲打，或者支撑重物等。如有不妥之处，敬请批评指正谢谢大家！
