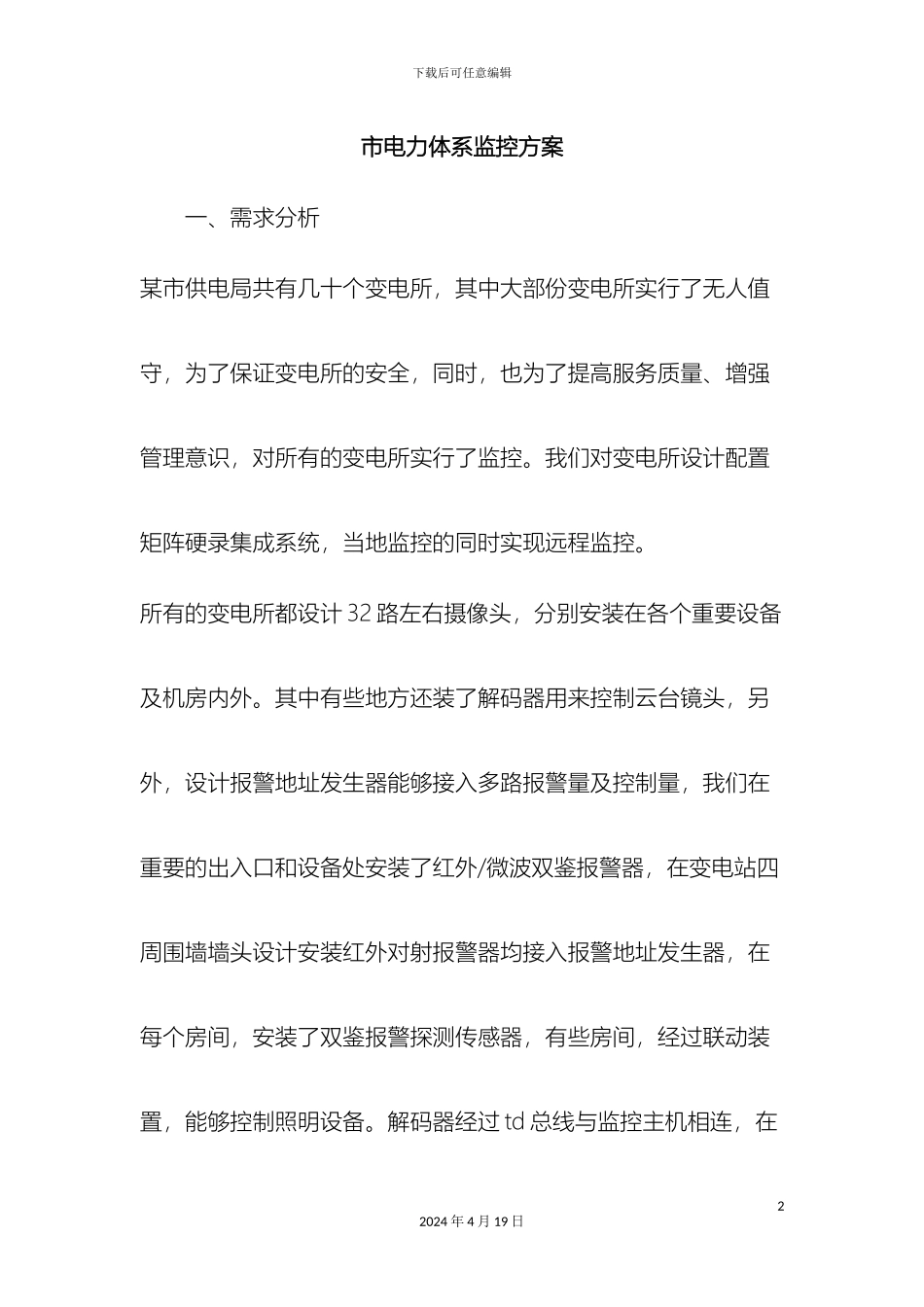

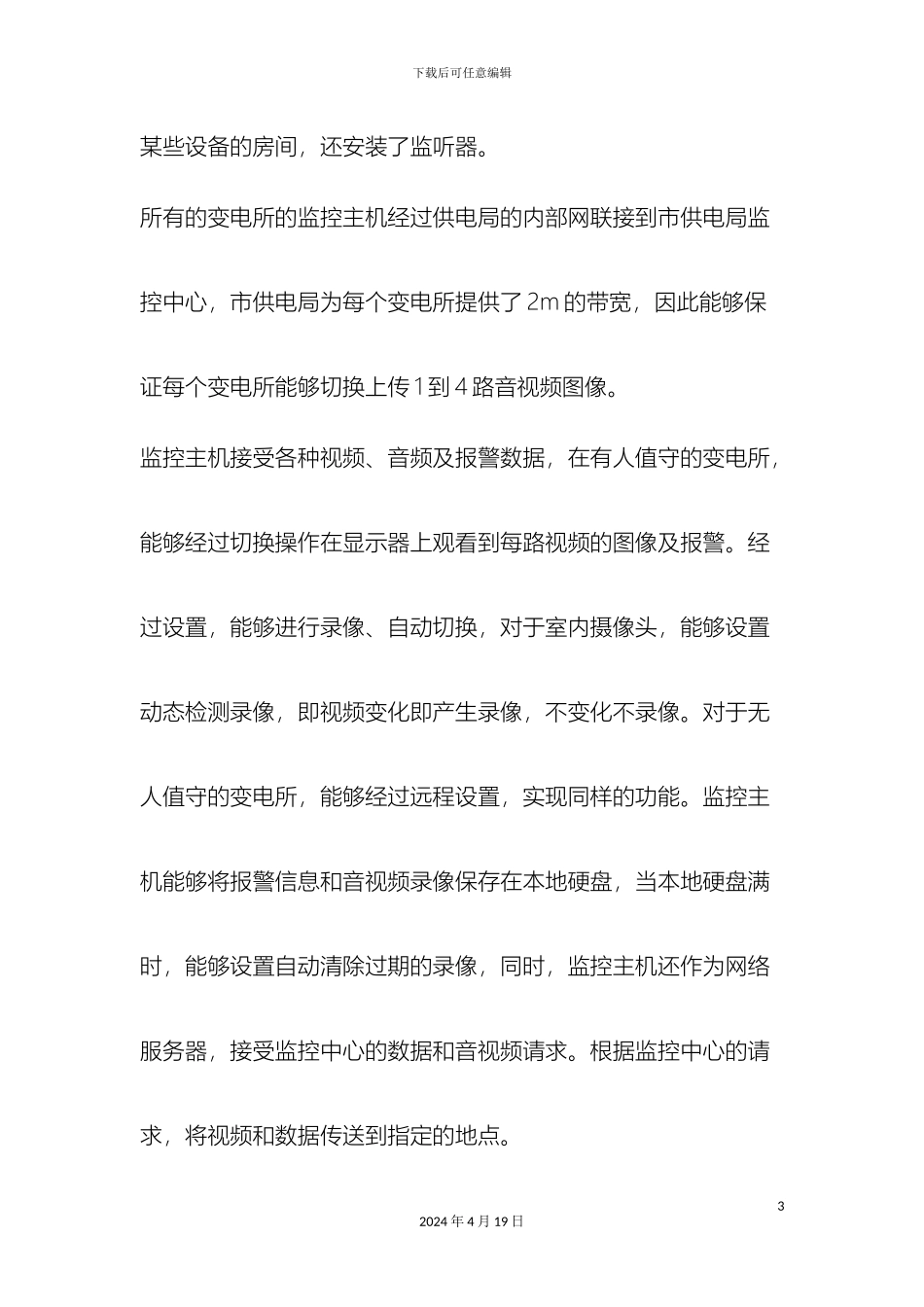

下载后可任意编辑最新市电力体系监控方案范文文档12024 年 4 月 19 日下载后可任意编辑市电力体系监控方案 一、需求分析某市供电局共有几十个变电所，其中大部份变电所实行了无人值守，为了保证变电所的安全，同时，也为了提高服务质量、增强管理意识，对所有的变电所实行了监控。我们对变电所设计配置矩阵硬录集成系统，当地监控的同时实现远程监控。所有的变电所都设计 32 路左右摄像头，分别安装在各个重要设备及机房内外。其中有些地方还装了解码器用来控制云台镜头，另外，设计报警地址发生器能够接入多路报警量及控制量，我们在重要的出入口和设备处安装了红外/微波双鉴报警器，在变电站四周围墙墙头设计安装红外对射报警器均接入报警地址发生器，在每个房间，安装了双鉴报警探测传感器，有些房间，经过联动装置，能够控制照明设备。解码器经过 td 总线与监控主机相连，在22024 年 4 月 19 日下载后可任意编辑某些设备的房间，还安装了监听器。 所有的变电所的监控主机经过供电局的内部网联接到市供电局监控中心，市供电局为每个变电所提供了 2m 的带宽，因此能够保证每个变电所能够切换上传 1 到 4 路音视频图像。监控主机接受各种视频、音频及报警数据，在有人值守的变电所，能够经过切换操作在显示器上观看到每路视频的图像及报警。经过设置，能够进行录像、自动切换，对于室内摄像头，能够设置动态检测录像，即视频变化即产生录像，不变化不录像。对于无人值守的变电所，能够经过远程设置，实现同样的功能。监控主机能够将报警信息和音视频录像保存在本地硬盘，当本地硬盘满时，能够设置自动清除过期的录像，同时，监控主机还作为网络服务器，接受监控中心的数据和音视频请求。根据监控中心的请求，将视频和数据传送到指定的地点。32024 年 4 月 19 日下载后可任意编辑在网络监控中心，我们设立专门的计算机对各变电所进行监控，监控中心能够轮流对各变电所的视频及数据进行巡视，当变电所有报警发生时，变电所监控主机会主动将报警上传，报警信息将存入监控中心数据库，相对应的视频图像即自动切换到当前画面。同时，会有声音提示，工作人员进行推断，假如需要进行维护，则能够立即打印出派工单，并通知相关人员。在供电局监控中心，除了网络监控主机，还能够在网络别的节点，如局长室对各变电所进行巡视，以了解变电所的情况。大大方便了管理。二、设计原则1、先进性、有用性、经济性及合法性本系统设计时...
