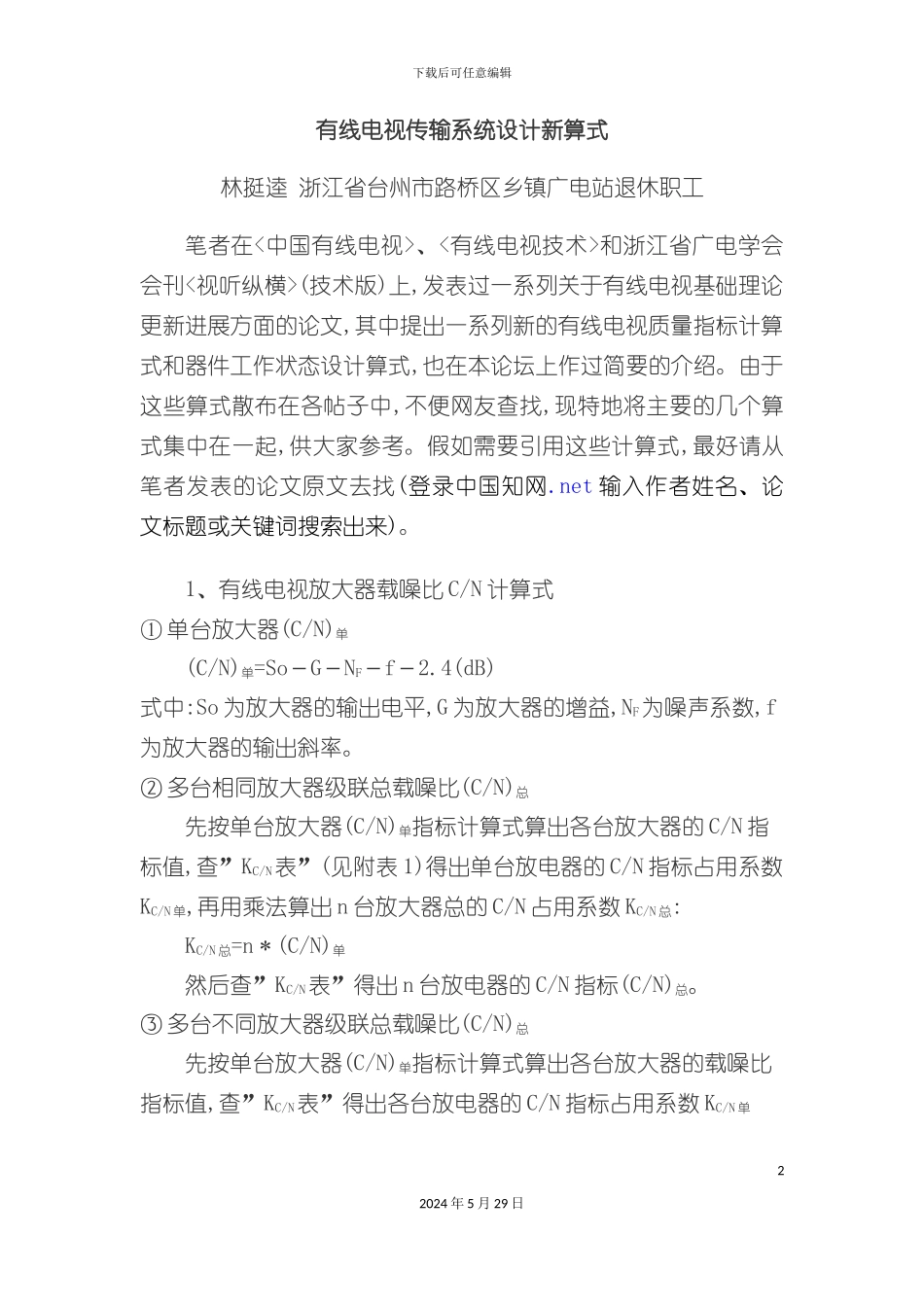

下载后可任意编辑有线电视传输系统设计新算式12024 年 5 月 29 日下载后可任意编辑有线电视传输系统设计新算式林挺逵 浙江省台州市路桥区乡镇广电站退休职工笔者在<中国有线电视>、<有线电视技术>和浙江省广电学会会刊<视听纵横>(技术版)上,发表过一系列关于有线电视基础理论更新进展方面的论文,其中提出一系列新的有线电视质量指标计算式和器件工作状态设计算式,也在本论坛上作过简要的介绍。由于这些算式散布在各帖子中,不便网友查找,现特地将主要的几个算式集中在一起,供大家参考。假如需要引用这些计算式,最好请从笔者发表的论文原文去找(登录中国知网.net 输入作者姓名、论文标题或关键词搜索出来)。1、有线电视放大器载噪比 C/N 计算式① 单台放大器(C/N)单(C/N)单=So－G－NF－f－2.4(dB)式中:So 为放大器的输出电平,G 为放大器的增益,NF为噪声系数,f为放大器的输出斜率。② 多台相同放大器级联总载噪比(C/N)总先按单台放大器(C/N)单指标计算式算出各台放大器的 C/N 指标值,查”KC/N表”(见附表 1)得出单台放电器的 C/N 指标占用系数KC/N 单,再用乘法算出 n 台放大器总的 C/N 占用系数 KC/N 总:KC/N 总=n﹡(C/N)单然后查”KC/N表”得出 n 台放电器的 C/N 指标(C/N)总。③ 多台不同放大器级联总载噪比(C/N)总先按单台放大器(C/N)单指标计算式算出各台放大器的载噪比指标值,查”KC/N表”得出各台放电器的 C/N 指标占用系数 KC/N 单22024 年 5 月 29 日下载后可任意编辑1、KC/N 单 2、KC/N 单 3、……、KC/N 单 n,再用加法算出 n 台放大器总的C/N 占用系数 KC/N 总:KC/N 总=KC/N 单 1+KC/N 单 2+KC/N 单 3+……+KC/N 单 n然后查”KC/N表”得出 n 台放电器的 C/N 指标(C/N)总。说明:① 改进算法的理由:第一,传统的计算式是:C/N=Si－NF－2.4(Si—输入电平,NF—噪声系数)。实际上算式中的放大器输入电平 Si 数值是不能经过测量直接得到的,只有经过先测出放大器的输出电平 So,再用算式Si=So－G 计算得出,因此改进算式如前。我们平常用场强仪在放大器”输入电平测量口”测出的电平叫做”输入口电平 Si 口”,不是放大器的”输入电平 Si”,因此不能用来计算放大器的 C/N 指标值。第二,放大器设置输出斜率 fdB,它的 C/N 指标就降低 fdB,这点必须计算进去。第三,避开使用对数和指数幂计算式。② 参考帖子: .09.19系统指标占用系数分析法(K 法)的基本原理http://www.cc...
