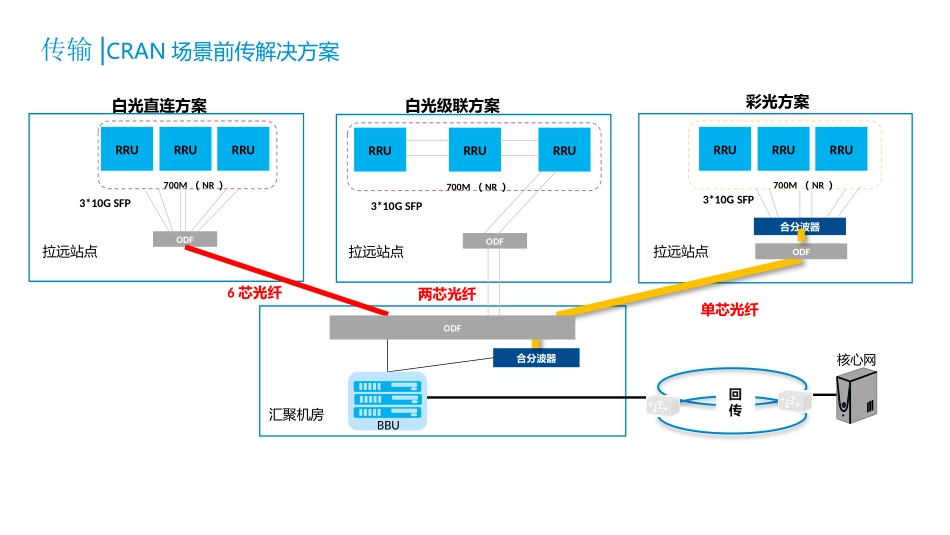

中兴5G700M项目技术方案及设备介绍传输|CRAN场景前传解决方案6芯光纤汇聚机房合分波器单芯光纤RRU700M(NR)拉远站点3*10GSFPODF白光直连方案700M(NR)拉远站点3*10GSFP合分波器彩光方案BBU回传核心网ODFODF两芯光纤白光级联方案RRURRURRURRURRU700M(NR)3*10GSFPODFRRURRURRU拉远站点站点1站点1OMDRRURRURRURRURRURRUBBU核心网前传白光级联方案OMD……传输设备...站点nRRURRURRUODFODF站点nOMDRRURRURRUOMD...10G彩光-10km10G彩光前传彩光方案核心网传输设备10G-15km10G-15km10G10G10G-15km10G-15km10G-15km10G-15kmODFODF...BBU……两种前传方案,可根据光纤资源条件不同和落地难易程度,而选择相应落地方案。采用4TR的白光直驱+RRU三级级联方案,总级联长度小于20Km,可以最简化实现CRAN站型的多S111前传方案传输|CRAN前传白光级联和彩光方案拓扑CRAN站型前传采用10G白光长距光模块(10G-15KM光模块);从带宽计算上可知,10Gbps前传带宽可支持4T4R30MHz带宽的4级级联;白光直驱方案,无需配置无源的合分波器,网络结构相对简单。同时规避了无源的合分波器网管无法监控的问题,降低了网络运营难度。10G的白光光模块建网成本更低:白光价格比同等容量的彩光光模块更低,外场应用较为广泛,可靠性更高,更加贴合项目的实际落地。BBU……白光级联ODFRRURRURRUODF10G10G10G彩光OMDRRURRURRUOMD核心网10GCRAN站点CRAN汇聚机房在光纤资源严重受限站点,建议落地10GE彩光方案在光纤资源受限场景,选用彩光相比于白光直驱级联方案可节省1芯光纤资源,资源节省有限;彩光方案落地时,合分波器需要额外配置;业界的彩光光模块价格普遍高于同等速率的白光光模块价格;合分波器是无源器件,网管不能监控和管理,增加了网络运管的难度。白光级联方案彩光方案传输|CRAN前传方案对比分析合分波器完成6波的合波和分波,6芯光纤用1芯光纤替代,大量节省光纤资源;合分波器是无源器件,不需要外电,可靠性高;只是光层汇聚,不增加抖动,不增加时钟误差;输出功率及灵敏度支持前传10km,满足CRAN建设要求。单芯,6波合一(1ƛ,2ƛ,3ƛ,4ƛ,5ƛ,6ƛ)SFP10G彩光彩光汇聚/解汇聚彩光汇聚/解汇聚1ƛ3ƛSFP2ƛ4ƛ合分波器合分波器SFP10G彩光1ƛ3ƛSFP2ƛ4ƛ10公里BBU侧RRU侧5ƛSFP6ƛSFP6ƛ5ƛ传输|前传彩光方案原理示意图BBU集中化(C-RAN)N*3*10G三扇区站点(D-RAN)PTN/SPNBBU10G3*10GRRUBBU2M个BBU…………传输|回传传输解决方案700M单频回传光口速率要求10GbpsIP/VLAN建议Item5GNRVLAN要求2个,一个OAM,一个5G业务IP地址2个,一个OAM,一个5G业务光口速率建议站点机房3*10G站点机房3*10G中心机房BBU1M*10GPTN/SPNV9200成熟商用大容量ITBBU尺寸2U/19英寸重量18kg(满配)同步方式GPS/北斗/1588V2供电方式-48VDC/220VAC功耗NRS111配置功耗<210W接口类型及数量2*25GE/10GE安装方式19英寸机柜安装、挂墙安装、室外一体化机柜安装、HUB柜安装基带板V9200主要板卡介绍——基带板/主控板基带板型号支持制式支持小区数IR接口级联数落地建议VBPd0dFDDNR3*30M4TR9*10Gbps4DRAN优先6载波基带板CRAN优先6载波基带板;次选12载波基带板9*10GbpsVBPd0f6*30M4TRVBPd2f12*30M4TR9*10Gbps主控板型号单BBU支持板卡数回传接口时间同步落地建议VSWd11-22*10GE/25GE光口+1*GE电口北斗/GPSV5.45.10单主控支持30载波,双主控支持60载波,建议落地24载波主控板R9214ES7200/R9214ES7200(W)RRU型号R9214ES7200R9214ES7200(W)工作频段700Mhz700Mhz工作带宽30Mhz30Mhz输出功率4*60W4*60W通道数4T4R4T4R重量/体积<18kg/19L<18kg/18L功耗<650W<650W接口2*10Gbps2*10Gbps供电-48VDC-48VDCR9214ES7200R9214ES7200(W)传输|CRAN场景前传解决方案6芯光纤汇聚机房合分波器单芯光纤RRU700M(NR)拉远站点3*10GSFPODF白光直连方案700M(NR)拉远站点3*10GSFP合分波器彩光方案BBU回传核心网ODFODF两芯光纤白光级联方案RRURRURRURRURRU700M(NR)3*10GSFPODFRRURRURRU拉远站点站点1站点1OMDRRURRURRURRURRURRUBBU核心网前传白光级联方案OMD……传输设备...站点nRRURRURRUODFODF站点nOMDRRURRURRUOMD...10...
