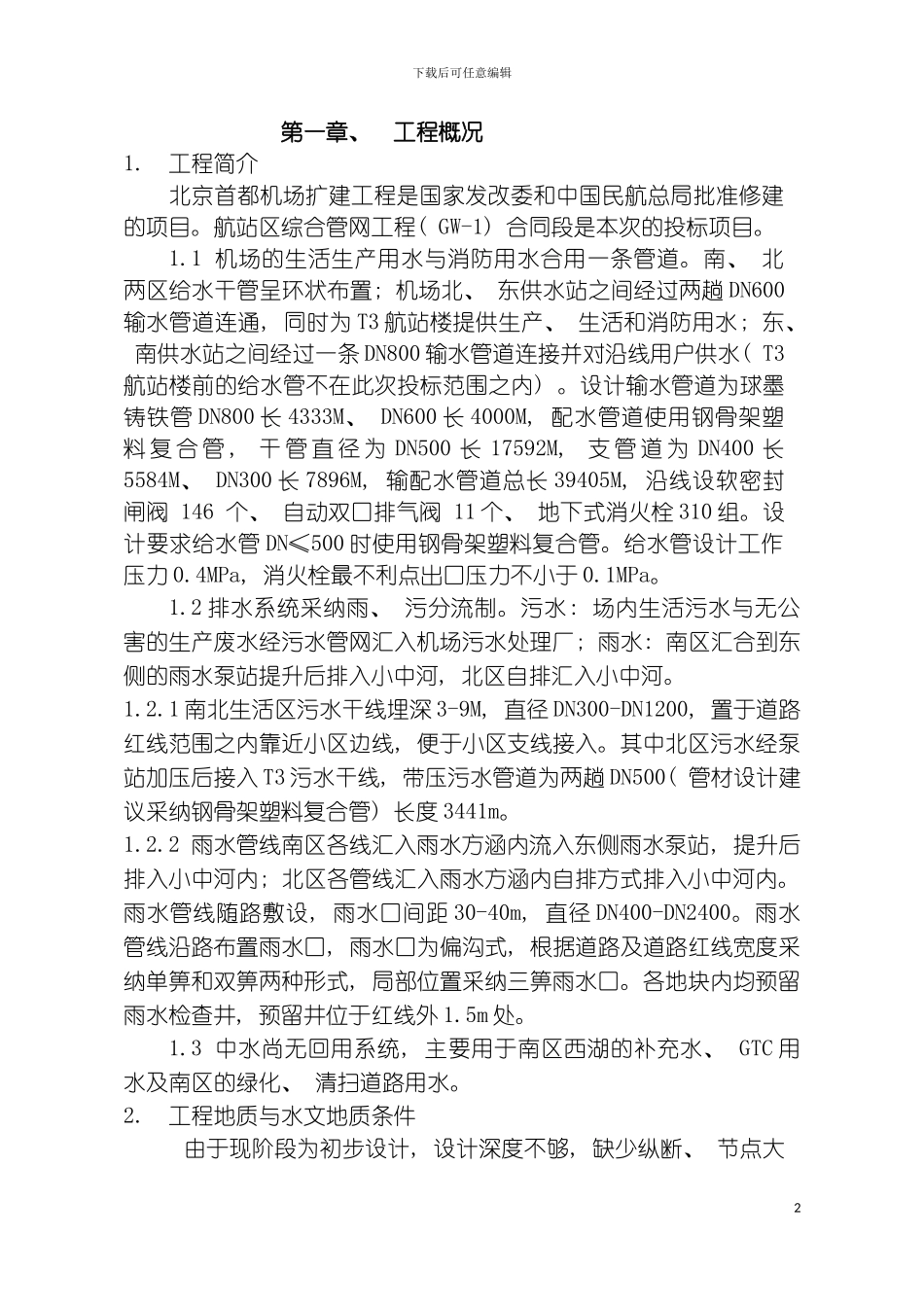

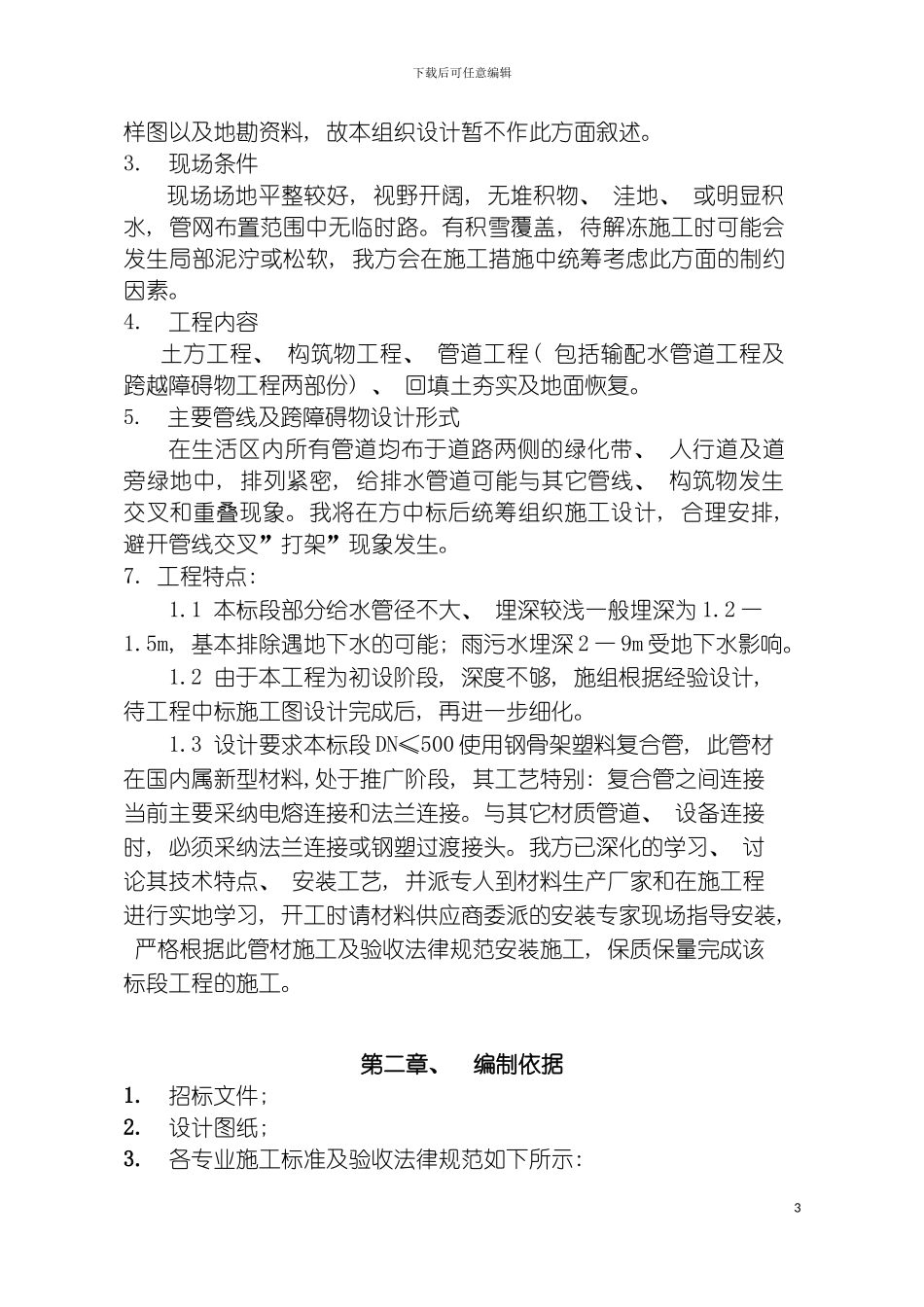

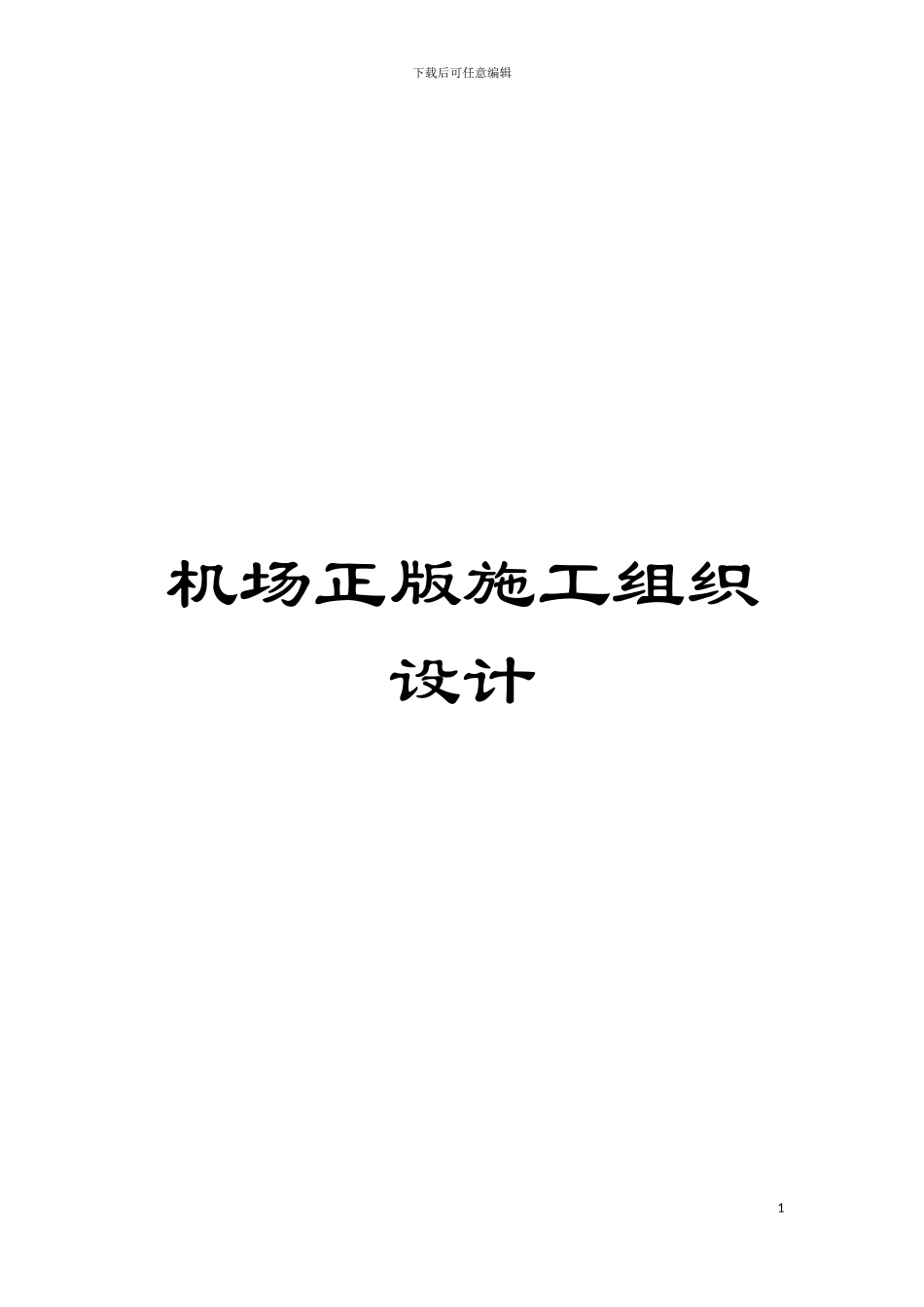

下载后可任意编辑机场正版施工组织设计1下载后可任意编辑第一章、 工程概况 1. 工程简介北京首都机场扩建工程是国家发改委和中国民航总局批准修建的项目。航站区综合管网工程( GW-1) 合同段是本次的投标项目。1.1 机场的生活生产用水与消防用水合用一条管道。南、 北两区给水干管呈环状布置; 机场北、 东供水站之间经过两趟 DN600输水管道连通, 同时为 T3 航站楼提供生产、 生活和消防用水; 东、 南供水站之间经过一条 DN800 输水管道连接并对沿线用户供水( T3航站楼前的给水管不在此次投标范围之内) 。设计输水管道为球墨铸铁管 DN800 长 4333M、 DN600 长 4000M, 配水管道使用钢骨架塑料 复 合 管 , 干 管 直 径 为 DN500 长 17592M, 支 管 道 为 DN400 长5584M、 DN300 长 7896M, 输配水管道总长 39405M, 沿线设软密封闸阀 146 个、 自动双口排气阀 11 个、 地下式消火栓 310 组。设计要求给水管 DN≤500 时使用钢骨架塑料复合管。给水管设计工作压力 0.4MPa, 消火栓最不利点出口压力不小于 0.1MPa。1.2 排水系统采纳雨、 污分流制。污水: 场内生活污水与无公害的生产废水经污水管网汇入机场污水处理厂; 雨水: 南区汇合到东侧的雨水泵站提升后排入小中河, 北区自排汇入小中河。1.2.1 南北生活区污水干线埋深 3-9M, 直径 DN300-DN1200, 置于道路红线范围之内靠近小区边线, 便于小区支线接入。其中北区污水经泵站加压后接入 T3 污水干线, 带压污水管道为两趟 DN500( 管材设计建议采纳钢骨架塑料复合管) 长度 3441m。1.2.2 雨水管线南区各线汇入雨水方涵内流入东侧雨水泵站, 提升后排入小中河内; 北区各管线汇入雨水方涵内自排方式排入小中河内。雨水管线随路敷设, 雨水口间距 30-40m, 直径 DN400-DN2400。雨水管线沿路布置雨水口, 雨水口为偏沟式, 根据道路及道路红线宽度采纳单箅和双箅两种形式, 局部位置采纳三箅雨水口。各地块内均预留雨水检查井, 预留井位于红线外 1.5m 处。1.3 中水尚无回用系统, 主要用于南区西湖的补充水、 GTC 用水及南区的绿化、 清扫道路用水。2. 工程地质与水文地质条件 由于现阶段为初步设计, 设计深度不够, 缺少纵断、 节点大2下载后可任意编辑样图以及地勘资料, 故本组织设计暂不作此方面叙述。3. 现场条件 现场场地平整较好, 视野开阔, 无堆积物、 洼地、 或明显积水, 管网布置范围中无临时...
