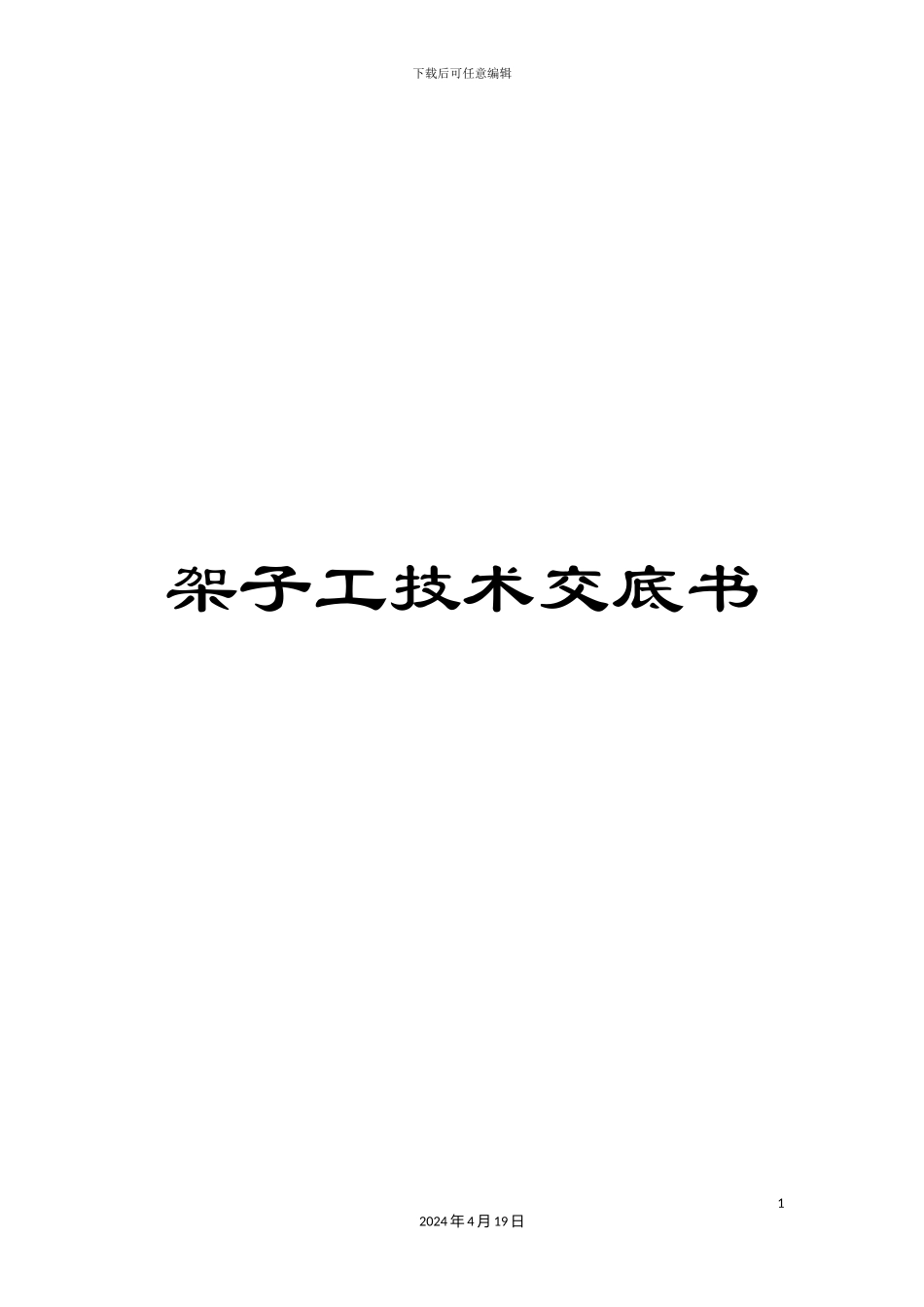

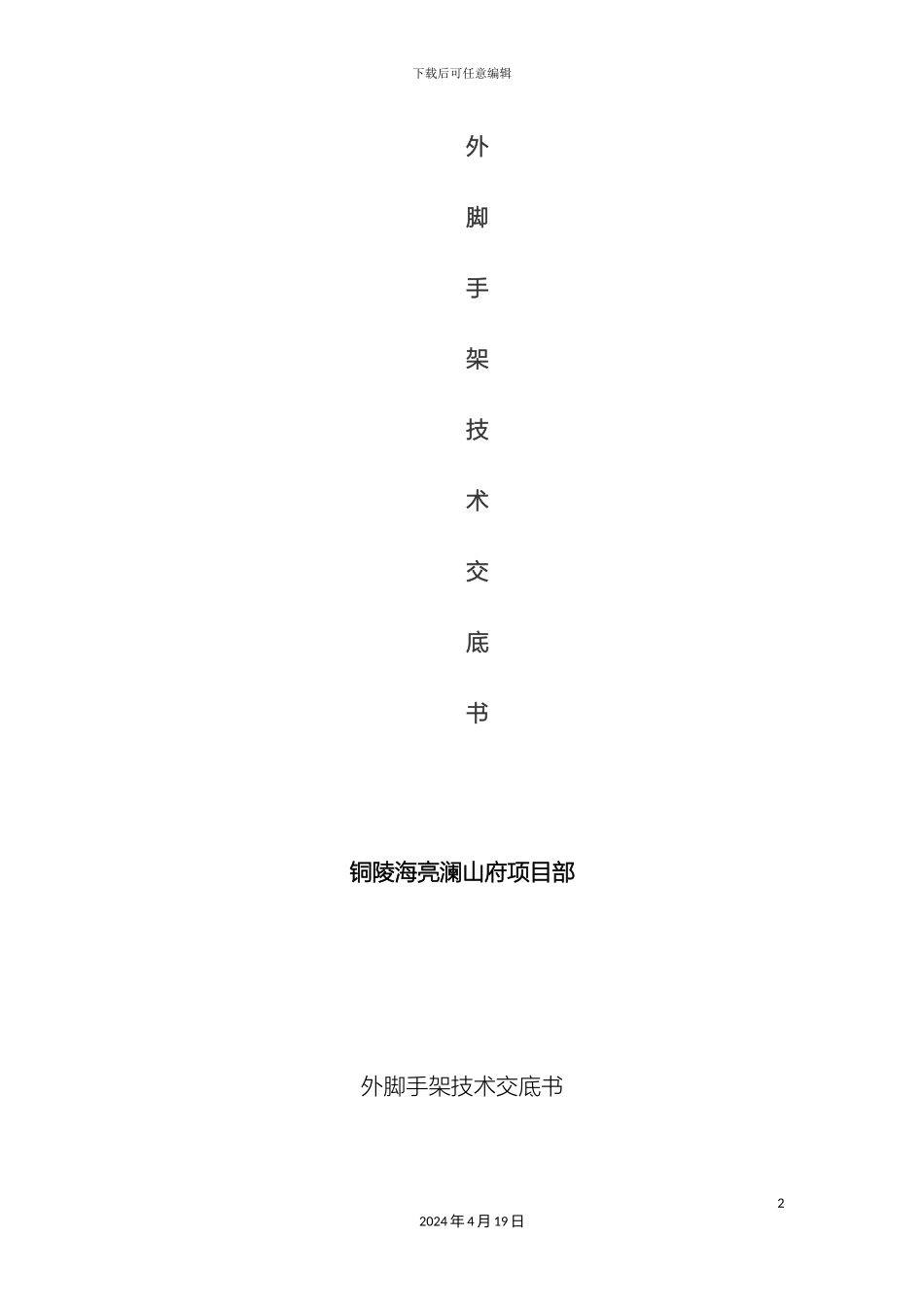

下载后可任意编辑架子工技术交底书12024 年 4 月 19 日下载后可任意编辑外脚手架技术交底书铜陵海亮澜山府项目部外脚手架技术交底书22024 年 4 月 19 日下载后可任意编辑一、基本要求用扣件式钢管搭设的脚手架，是施工用的临时结构，它要求受施工过程中垂直和水平荷载，因此，脚手架必须有足够的承载力、刚度和稳定性。在施工过程中，在各种荷载作用下，不发生失稳倒塌，不超过结构的容许强度，变形倾斜，摇晃或扭曲现象，以确保安全。二、受载情况采纳 48×3.5 钢管和扣件等构成的脚手架，立杆、大横杆和小横杆是主要受力杆件。剪刀撑、斜撑和连墙杆是保证脚手架整体强度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还要承受风荷载，扣件是脚手架组成整体的连接件和传力件。三、脚手架的基础32024 年 4 月 19 日下载后可任意编辑落地搭设的建筑施工用脚手架，脚手架的自重及其上的施工荷载均由脚手架基础传至地基。因此，要使脚手架保持稳定牢固和安全，必须首先要有一个牢固的脚手架基础，搭设脚手架的场地必须夯实平整，在立杆纵向挖沟槽 30×10 cm，沟槽内铺碎石垫层，夯实平整，在碎石垫层上长铺砼预制块（或现浇砼），其上面铺断面 12-16#槽钢，在脚手架外侧设排水沟，以利于排水。四、脚手架的构造与塔设要求（1）立柱构造要求立柱接头必须采纳对接扣件对接，对接、搭接应符合以下要求：A、立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于 500mm 。各接头中心距主节点的距离不应大于步距的 1/3。42024 年 4 月 19 日下载后可任意编辑B、采纳直径 48 毫米，壁厚 3.5 毫米的焊接钢管，用于立杆，大横杆和斜杆的钢管长度以 4-6.5 米为好，这样长度一般重 25 公斤以内，适合人工操作。用于小横杆的钢管长度以 1.5-2.0 米为宜，以适应脚手架的宽度。（2）纵向水平杆构造要求：A 、纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。纵向水平杆与操作层的间距不宜大于 300mm 。B 、纵向水平杆的长度一般不宜小于 3 跨，并不小于 4.5m 。C 、纵向水平杆一般宜采纳对接扣件连接，也可采纳搭接，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于 500mm, 并应避开设在纵向水平杆的跨中。搭接接头长度不应小于 1m ，并应等距设置三个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于 100mm 。5...
