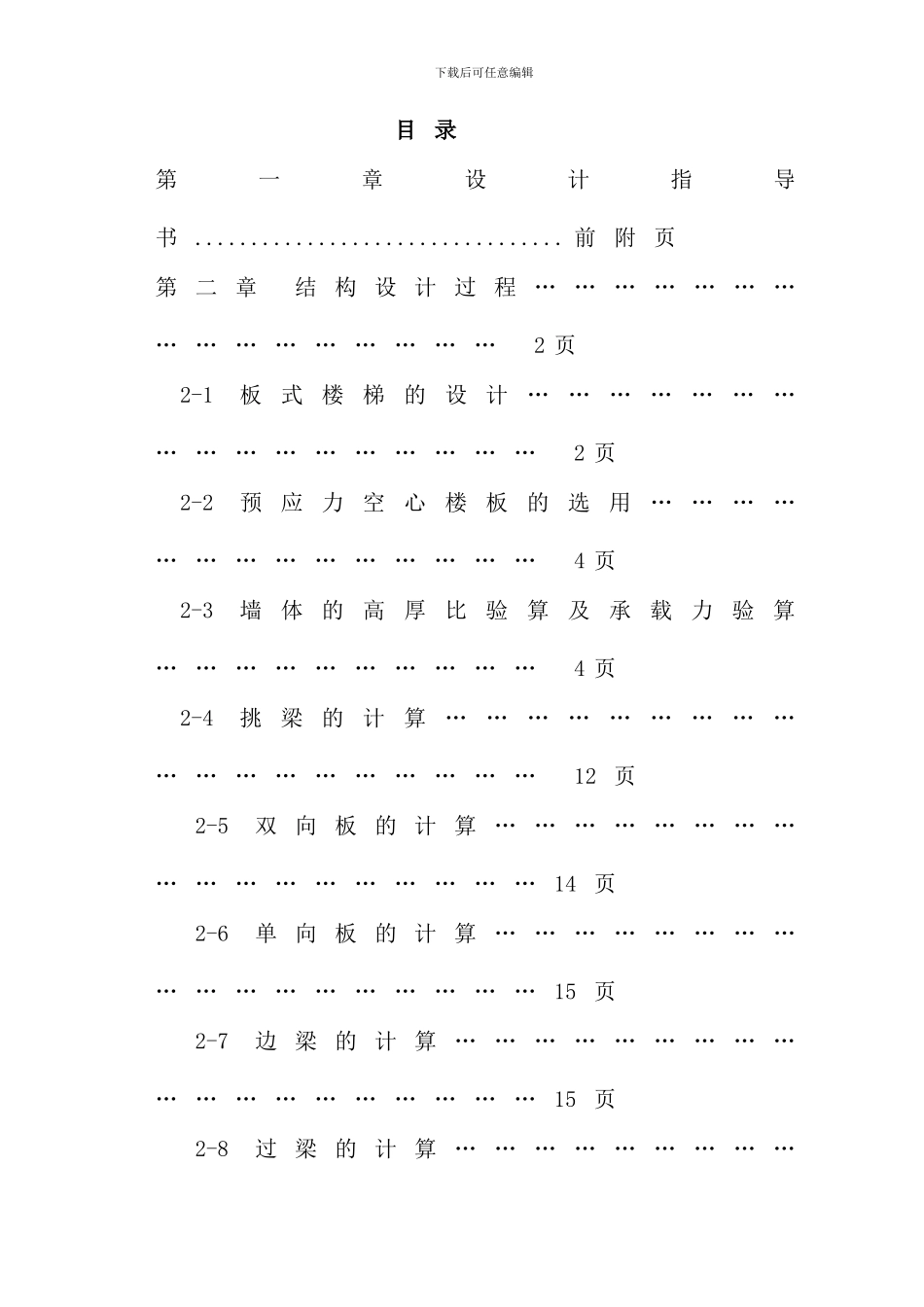

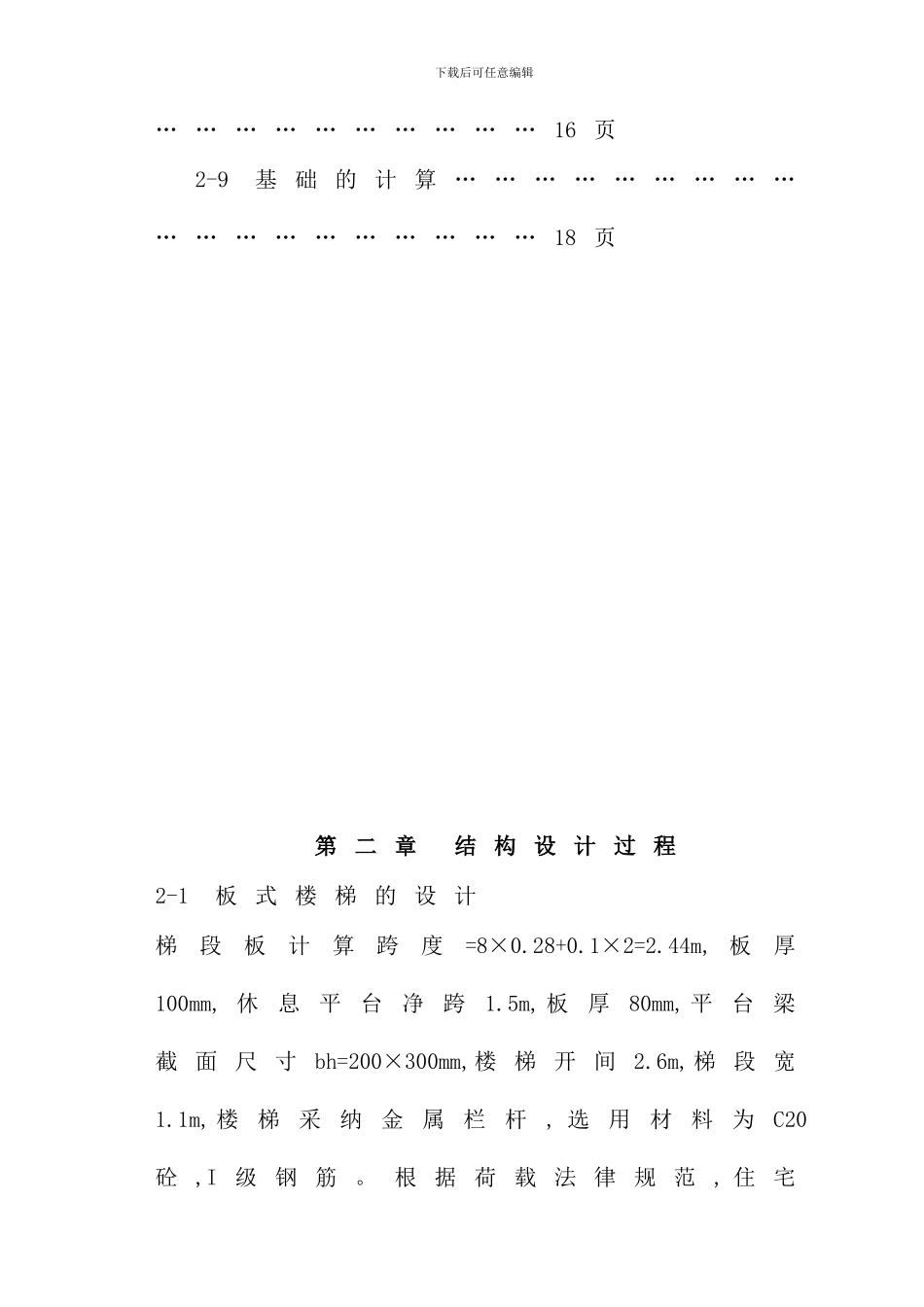

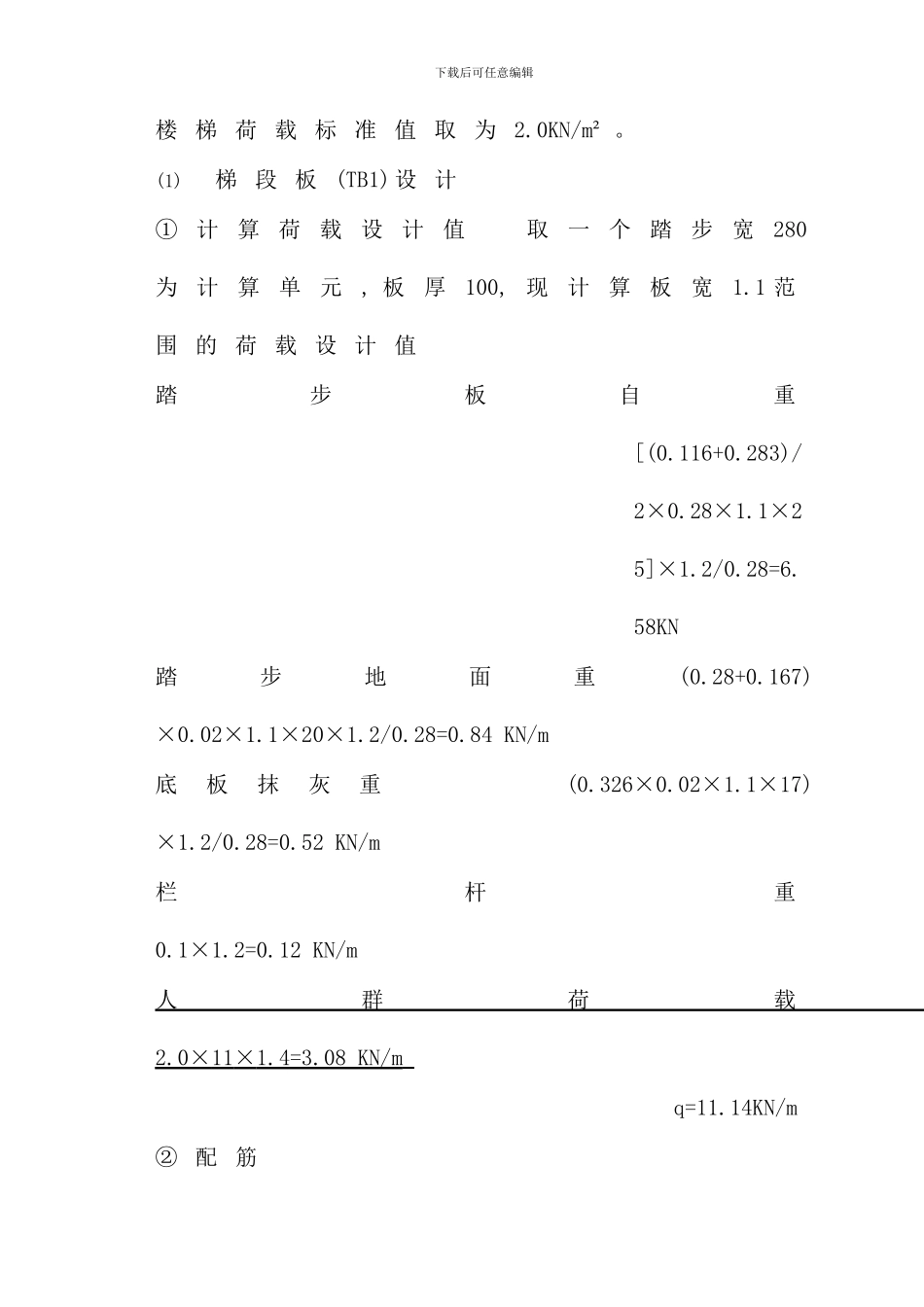

下载后可任意编辑 目 录第一章设计指导书 ................................. 前 附 页第 二 章 结 构 设 计 过 程 … … … … … … …… … … … … … … … … 2 页 2-1 板式楼梯的设计…………………… … … … … … … … … … 2 页 2-2 预应力空心楼板的选用…………… … … … … … … … … … 4 页 2-3 墙体的高厚比验算及承载力验算… … … … … … … … … … 4 页 2-4 挑梁的计算………………………… … … … … … … … … … 12 页2-5 双 向 板 的 计 算 … … … … … … … …… … … … … … … … … … 14 页2-6 单 向 板 的 计 算 … … … … … … … …… … … … … … … … … … 15 页2-7 边 梁 的 计 算 … … … … … … … … …… … … … … … … … … … 15 页2-8 过 梁 的 计 算 … … … … … … … … …下载后可任意编辑… … … … … … … … … … 16 页2-9 基 础 的 计 算 … … … … … … … … …… … … … … … … … … … 18 页第 二 章 结 构 设 计 过 程2-1 板 式 楼 梯 的 设 计梯段板计算跨度=8×0.28+0.1×2=2.44m, 板厚100mm, 休息平台净跨1.5m, 板厚80mm, 平台梁截 面 尺 寸 bh=200×300mm,楼 梯 开 间 2.6m, 梯 段 宽1.1m, 楼梯采纳金属栏杆, 选用材料为C20砼 ,I 级 钢 筋 。 根 据 荷 载 法 律 规 范 , 住 宅下载后可任意编辑楼 梯 荷 载 标 准 值 取 为 2.0KN/m² 。(1)梯 段 板 (TB1) 设 计①计算荷载设计值 取一个踏步宽280为计算单元, 板厚100, 现计算板宽1.1 范围 的 荷 载 设 计 值踏步板自重[(0.116+0.283)/2×0.28×1.1×25]×1.2/0.28=6.58KN踏步地面重(0.28+0.167) ×0.02×1.1×20×1.2/0.28=0.84 KN/m底板抹灰重 (0.326×0.02×1.1×17) ×1.2/0.28=0.52 KN/m栏杆重 0.1×1.2=0.12 KN/m人群荷载 2.0 × 11 × 1.4=3.08 KN/m q=11.14KN/m② 配 筋下载后可任意编辑Mmax=ql²/8=11.14×2.44²/8=8.29KN·m每 米 宽 弯 矩 设 计 值 M=8.29/1.1=7.54KN·m /mαs=M/(αfcbh0²)=7.54×10÷(1.0×9.6×1000×80²)=0.123ξ=...
