某基础工程专项施工方案设计西南交大样本

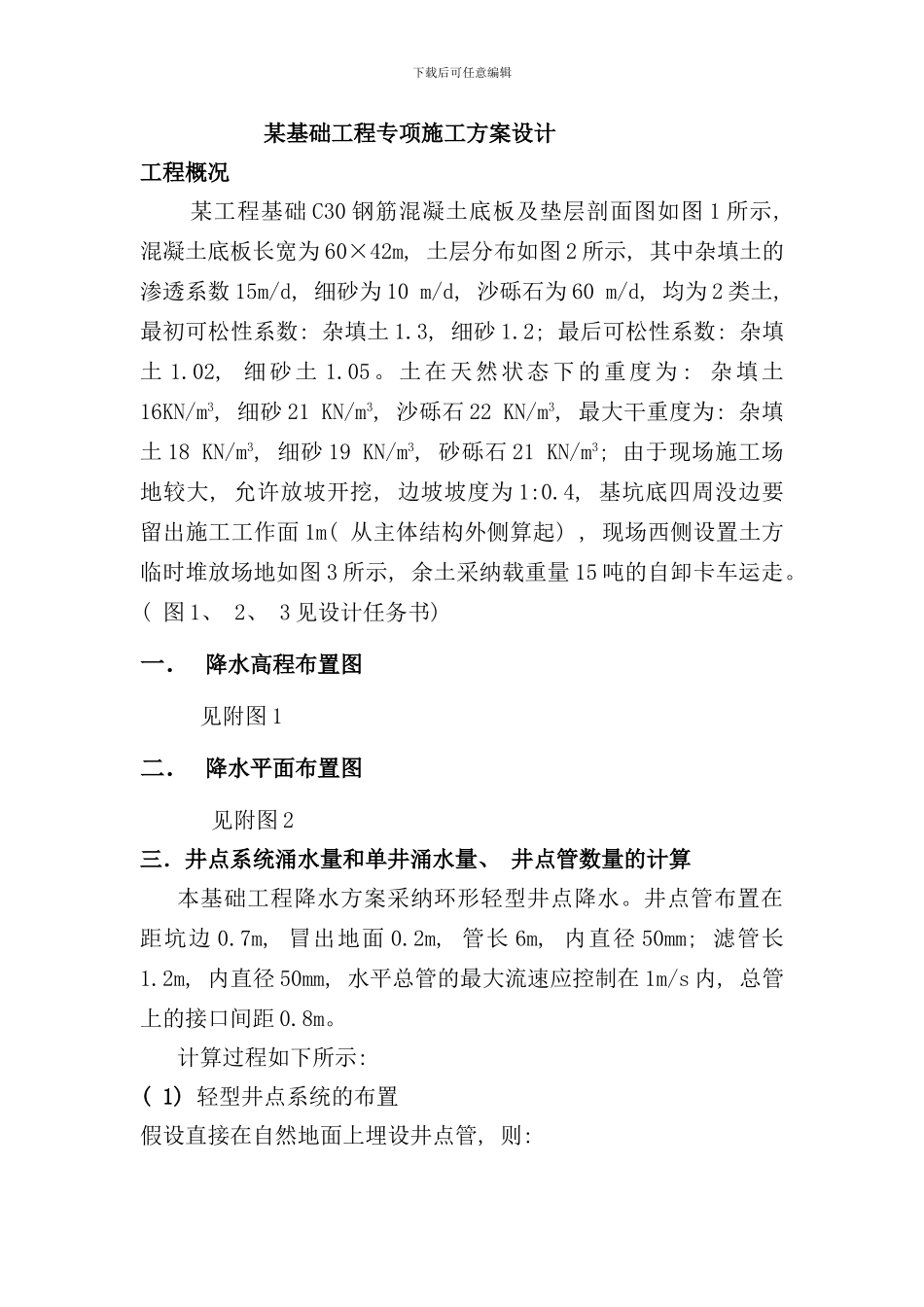

某基础工程专项施工方案设计西南交大样本_第1页
1/13
某基础工程专项施工方案设计西南交大样本_第2页
2/13
某基础工程专项施工方案设计西南交大样本_第3页
3/13
下载后可任意编辑某基础工程专项施工方案设计工程概况 某工程基础 C30 钢筋混凝土底板及垫层剖面图如图 1 所示, 混凝土底板长宽为 60×42m, 土层分布如图 2 所示, 其中杂填土的渗透系数 15m/d, 细砂为 10 m/d, 沙砾石为 60 m/d, 均为 2 类土, 最初可松性系数: 杂填土 1.3, 细砂 1.2; 最后可松性系数: 杂填土 1.02, 细砂土 1.05。土在天然状态下的重度为 : 杂填土16KN/m3, 细砂 21 KN/m3, 沙砾石 22 KN/m3, 最大干重度为: 杂填土 18 KN/m3, 细砂 19 KN/m3, 砂砾石 21 KN/m3; 由于现场施工场地较大, 允许放坡开挖, 边坡坡度为 1:0.4, 基坑底四周没边要留出施工工作面 1m( 从主体结构外侧算起) , 现场西侧设置土方临时堆放场地如图 3 所示, 余土采纳载重量 15 吨的自卸卡车运走。( 图 1、 2、 3 见设计任务书) 一. 降水高程布置图 见附图 1 二. 降水平面布置图 见附图 2三.井点系统涌水量和单井涌水量、 井点管数量的计算本基础工程降水方案采纳环形轻型井点降水。井点管布置在距坑边 0.7m, 冒出地面 0.2m, 管长 6m, 内直径 50mm; 滤管长1.2m, 内直径 50mm, 水平总管的最大流速应控制在 1m/s 内, 总管上的接口间距 0.8m。计算过程如下所示: ( 1) 轻型井点系统的布置假设直接在自然地面上埋设井点管, 则: 下载后可任意编辑上口平面尺寸为 65.36×47.36m井点管所需埋设深度 H1=4.2+0.5+0.1×( 22+1.68+0.7) =7.138( m) >6( m) 因此, 采纳直接在自然地面埋设井点管不符合埋深要求。应该降低总管平台标高, 即实行在自然地面上沿上口边缘往下挖一定深度再布置井点, 使总管的布置标高接近原地下水位线, 下挖深度为 1.1m, 下挖宽度为 1.5m, 此下挖段边坡坡度也为1:0.4。下挖后井点管埋设深度为: H1=3.1+0.5+0.1×( 22+1.24+0.7) =5.994( m) <6( m) , 符合埋深要求。因为井点管加滤管总长为 7.2m, 井点管外露地面 0.2m, 则滤管底部埋深在﹣8.7m, 没有达到不透水层, 因此, 采纳无压非完整井环形井点系统计算。( 2) 轻型井点的计算坑底平面尺寸为 62×44m, 上口平面尺寸为 68.36m×50.36m基坑中心要求降水深度 S=4.8-1.8+0.5=3.5( m) 井点管处水位降低值=7.5-1.8=5.7( m) 查表得: 有效深度 H0=1.84() =1.84×(5.7+1.2) =12.69( mm) 因为含水层厚度 H=12.8mm>H0, 因此, 取...
