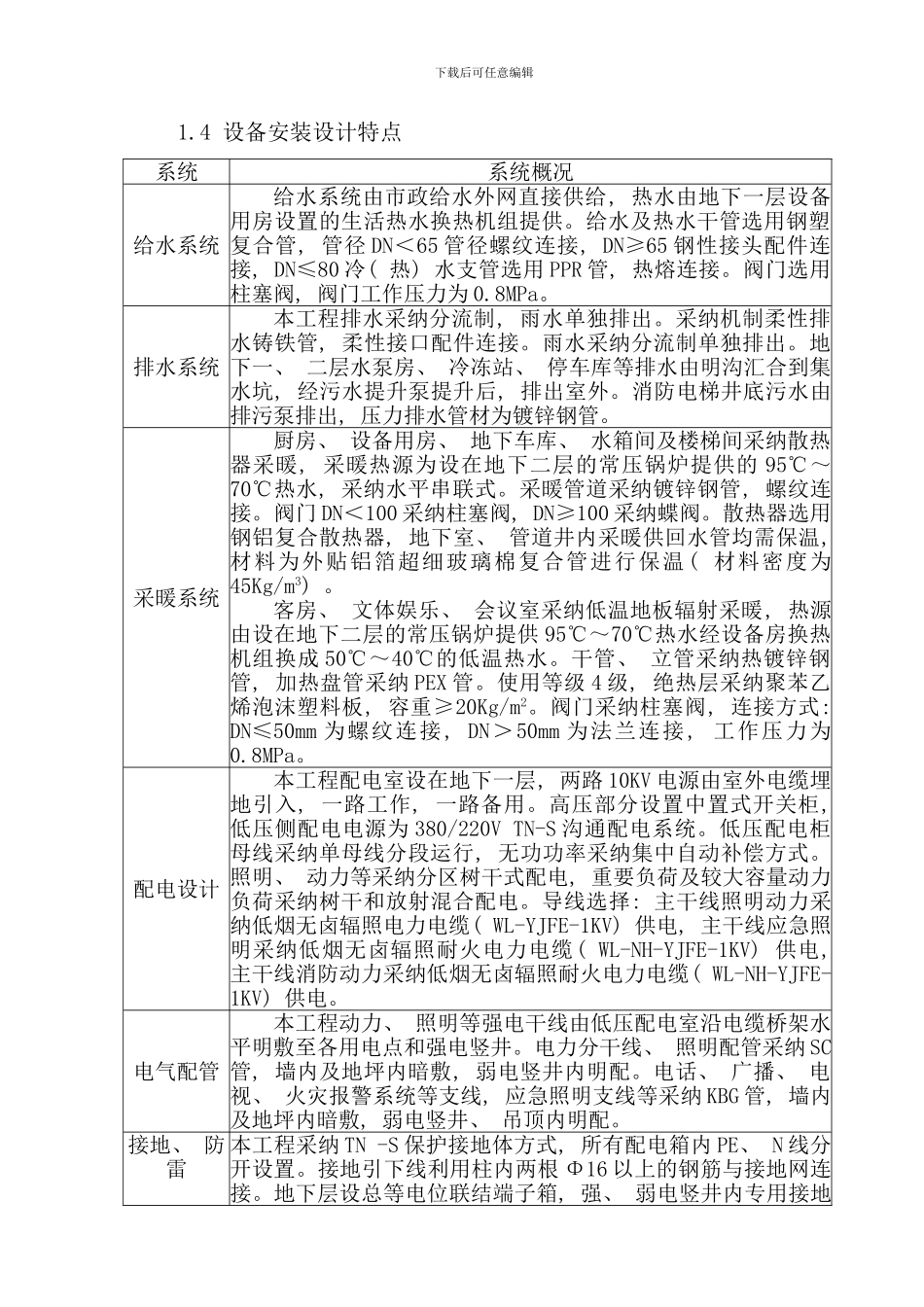

下载后可任意编辑1.4 设备安装设计特点系统系统概况给水系统给水系统由市政给水外网直接供给, 热水由地下一层设备用房设置的生活热水换热机组提供。给水及热水干管选用钢塑复合管, 管径 DN＜65 管径螺纹连接, DN≥65 钢性接头配件连接, DN≤80 冷( 热) 水支管选用 PPR 管, 热熔连接。阀门选用柱塞阀, 阀门工作压力为 0.8MPa。排水系统本工程排水采纳分流制, 雨水单独排出。采纳机制柔性排水铸铁管, 柔性接口配件连接。雨水采纳分流制单独排出。地下一、 二层水泵房、 冷冻站、 停车库等排水由明沟汇合到集水坑, 经污水提升泵提升后, 排出室外。消防电梯井底污水由排污泵排出, 压力排水管材为镀锌钢管。采暖系统厨房、 设备用房、 地下车库、 水箱间及楼梯间采纳散热器采暖, 采暖热源为设在地下二层的常压锅炉提供的 95℃～70℃热水, 采纳水平串联式。采暖管道采纳镀锌钢管, 螺纹连接。阀门 DN＜100 采纳柱塞阀, DN≥100 采纳蝶阀。散热器选用钢铝复合散热器, 地下室、 管道井内采暖供回水管均需保温, 材料为外贴铝箔超细玻璃棉复合管进行保温( 材料密度为45Kg/m3) 。客房、 文体娱乐、 会议室采纳低温地板辐射采暖, 热源由设在地下二层的常压锅炉提供 95℃～70℃热水经设备房换热机组换成 50℃～40℃的低温热水。干管、 立管采纳热镀锌钢管, 加热盘管采纳 PEX 管。使用等级 4 级, 绝热层采纳聚苯乙烯泡沫塑料板, 容重≥20Kg/m2。阀门采纳柱塞阀, 连接方式: DN≤50mm 为螺纹连接, DN＞50mm 为法兰连接, 工作压力为0.8MPa。配电设计本工程配电室设在地下一层, 两路 10KV 电源由室外电缆埋地引入, 一路工作, 一路备用。高压部分设置中置式开关柜, 低压侧配电电源为 380/220V TN-S 沟通配电系统。低压配电柜母线采纳单母线分段运行, 无功功率采纳集中自动补偿方式。照明、 动力等采纳分区树干式配电, 重要负荷及较大容量动力负荷采纳树干和放射混合配电。导线选择: 主干线照明动力采纳低烟无卤辐照电力电缆( WL-YJFE-1KV) 供电, 主干线应急照明采纳低烟无卤辐照耐火电力电缆( WL-NH-YJFE-1KV) 供电, 主干线消防动力采纳低烟无卤辐照耐火电力电缆( WL-NH-YJFE-1KV) 供电。电气配管本工程动力、 照明等强电干线由低压配电室沿电缆桥架水平明敷至各用电点和强电竖井。电力分干线、 照明配管采纳 SC管, 墙内及地坪内暗敷, 弱电竖井内明配。电话、 广播、 电视、 ...
