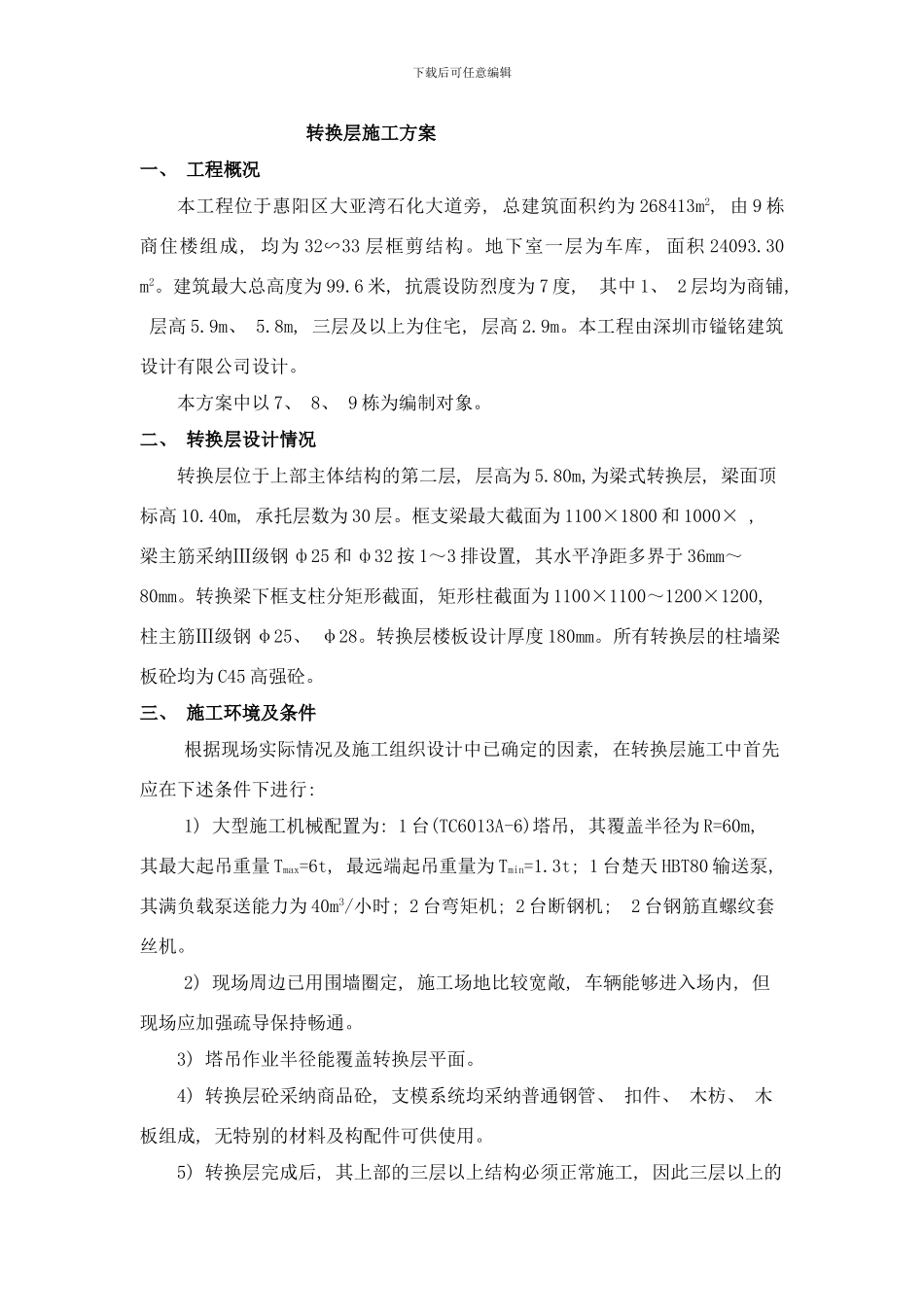

下载后可任意编辑转换层施工方案一、 工程概况本工程位于惠阳区大亚湾石化大道旁, 总建筑面积约为 268413m2, 由 9 栋商住楼组成, 均为 32∽33 层框剪结构。地下室一层为车库, 面积 24093.30 m2。建筑最大总高度为 99.6 米, 抗震设防烈度为 7 度, 其中 1、 2 层均为商铺, 层高 5.9m、 5.8m, 三层及以上为住宅, 层高 2.9m。本工程由深圳市镒铭建筑设计有限公司设计。本方案中以 7、 8、 9 栋为编制对象。二、 转换层设计情况转换层位于上部主体结构的第二层, 层高为 5.80m,为梁式转换层, 梁面顶标高 10.40m, 承托层数为 30 层。框支梁最大截面为 1100×1800 和 1000× , 梁主筋采纳Ⅲ级钢 ф25 和 ф32 按 1～3 排设置, 其水平净距多界于 36mm～80mm。转换梁下框支柱分矩形截面, 矩形柱截面为 1100×1100～1200×1200, 柱主筋Ⅲ级钢 φ25、 φ28。转换层楼板设计厚度 180mm。所有转换层的柱墙梁板砼均为 C45 高强砼。三、 施工环境及条件根据现场实际情况及施工组织设计中已确定的因素, 在转换层施工中首先应在下述条件下进行: 1) 大型施工机械配置为: 1 台(TC6013A-6)塔吊, 其覆盖半径为 R=60m, 其最大起吊重量 Tmax=6t, 最远端起吊重量为 Tmin=1.3t; 1 台楚天 HBT80 输送泵,其满负载泵送能力为 40m3/小时; 2 台弯矩机; 2 台断钢机; 2 台钢筋直螺纹套丝机。2) 现场周边已用围墙圈定, 施工场地比较宽敞, 车辆能够进入场内, 但现场应加强疏导保持畅通。3) 塔吊作业半径能覆盖转换层平面。4) 转换层砼采纳商品砼, 支模系统均采纳普通钢管、 扣件、 木枋、 木板组成, 无特别的材料及构配件可供使用。5) 转换层完成后, 其上部的三层以上结构必须正常施工, 因此三层以上的下载后可任意编辑施工荷载应在转换梁支模架中充分考虑。6) 工程质量要求高, 必须达到惠州市优质结构工程标准要求。7) 工期应尽可能缩短。四、 施工方案的选择转换层结构施工的关键是确定转换层的施工方案, 它直接影响到施工阶段结构的安全、 工程质量和施工成本。针对前述的设计情况及既定的各种环境与条件, 从技术、 经济与适用的角度考虑, 进行施工方案的综合抉择。根据本公司以往高层建筑转换层施工经验, 本工程考虑以荷载传递法, 即实行以已施工的下部结构为主承力构件, 完成转换层施工。结合本工程的工期目标, 综合相关各种因素, 经多方讨论确定该转换层施工方...
