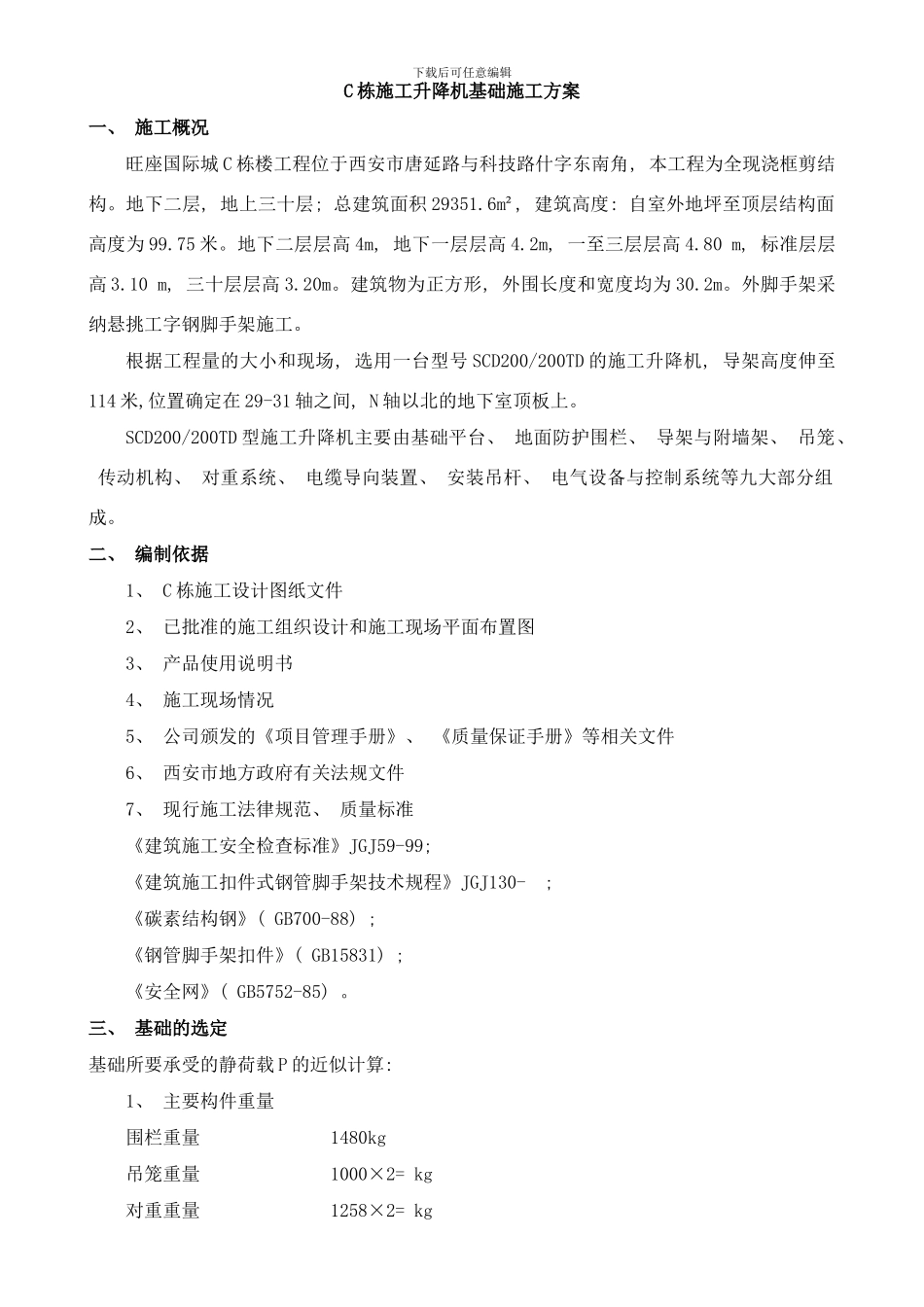

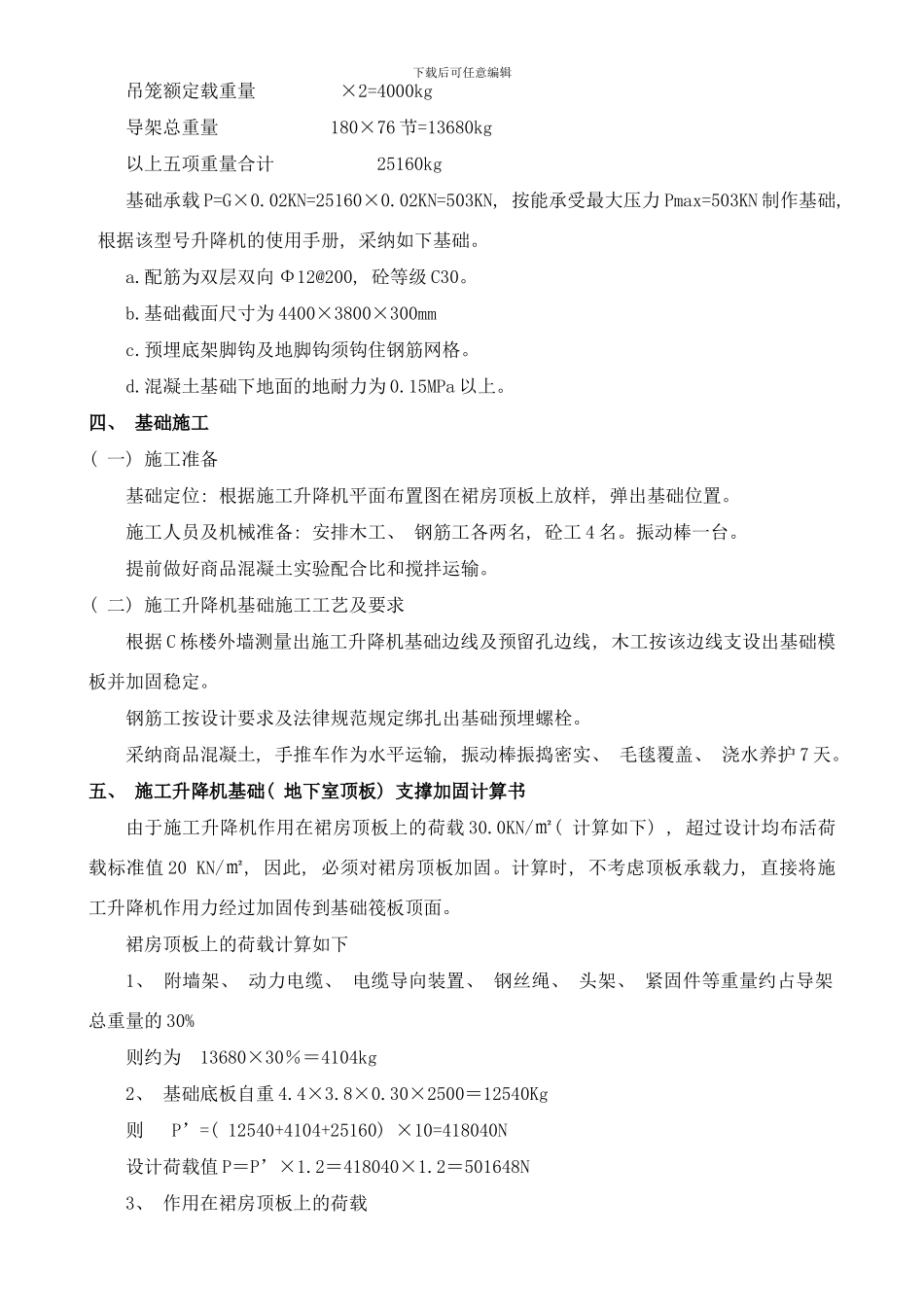

下载后可任意编辑C 栋施工升降机基础施工方案一、 施工概况旺座国际城 C 栋楼工程位于西安市唐延路与科技路什字东南角, 本工程为全现浇框剪结构。地下二层, 地上三十层; 总建筑面积 29351.6m², 建筑高度: 自室外地坪至顶层结构面高度为 99.75 米。地下二层层高 4m, 地下一层层高 4.2m, 一至三层层高 4.80 m, 标准层层高 3.10 m, 三十层层高 3.20m。建筑物为正方形, 外围长度和宽度均为 30.2m。外脚手架采纳悬挑工字钢脚手架施工。根据工程量的大小和现场, 选用一台型号 SCD200/200TD 的施工升降机, 导架高度伸至114 米,位置确定在 29-31 轴之间, N 轴以北的地下室顶板上。SCD200/200TD 型施工升降机主要由基础平台、 地面防护围栏、 导架与附墙架、 吊笼、 传动机构、 对重系统、 电缆导向装置、 安装吊杆、 电气设备与控制系统等九大部分组成。二、 编制依据1、 C 栋施工设计图纸文件2、 已批准的施工组织设计和施工现场平面布置图3、 产品使用说明书4、 施工现场情况5、 公司颁发的《项目管理手册》、 《质量保证手册》等相关文件6、 西安市地方政府有关法规文件7、 现行施工法律规范、 质量标准《建筑施工安全检查标准》JGJ59-99; 《建筑施工扣件式钢管脚手架技术规程》JGJ130- ; 《碳素结构钢》( GB700-88) ; 《钢管脚手架扣件》( GB15831) ; 《安全网》( GB5752-85) 。三、 基础的选定基础所要承受的静荷载 P 的近似计算: 1、 主要构件重量围栏重量 1480kg吊笼重量 1000×2= kg对重重量 1258×2= kg下载后可任意编辑吊笼额定载重量 ×2=4000kg导架总重量 180×76 节=13680kg以上五项重量合计 25160kg基础承载 P=G×0.02KN=25160×0.02KN=503KN, 按能承受最大压力 Pmax=503KN 制作基础, 根据该型号升降机的使用手册, 采纳如下基础。a.配筋为双层双向 Φ12@200, 砼等级 C30。b.基础截面尺寸为 4400×3800×300mmc.预埋底架脚钩及地脚钩须钩住钢筋网格。d.混凝土基础下地面的地耐力为 0.15MPa 以上。四、 基础施工( 一) 施工准备基础定位: 根据施工升降机平面布置图在裙房顶板上放样, 弹出基础位置。施工人员及机械准备: 安排木工、 钢筋工各两名, 砼工 4 名。振动棒一台。提前做好商品混凝土实验配合比和搅拌运输。( 二) 施工升降机基础施工工艺及要求根据 C 栋楼外墙测量出施工升降机基础边线及预留孔边线, 木工按该边线支设出基...
