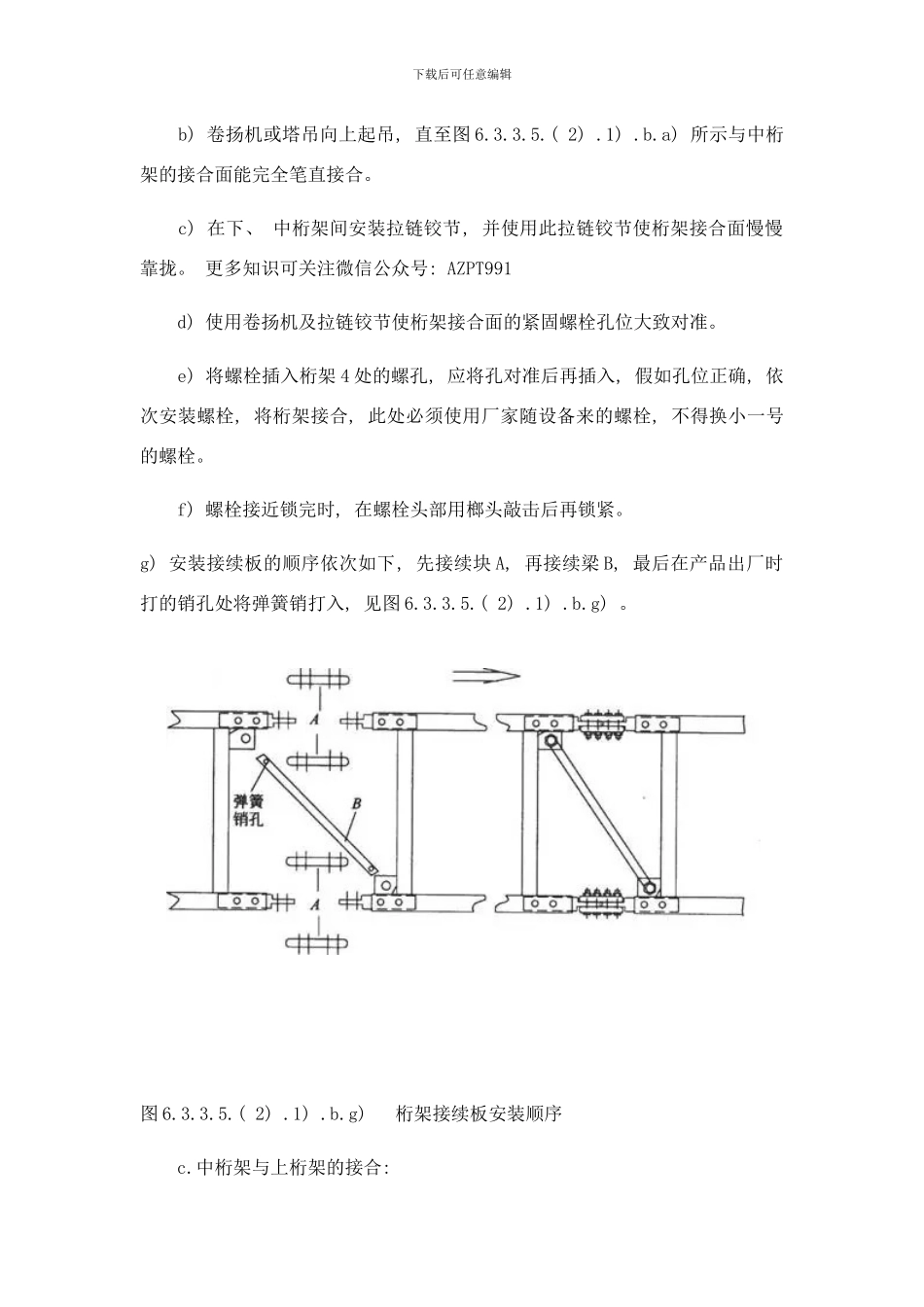

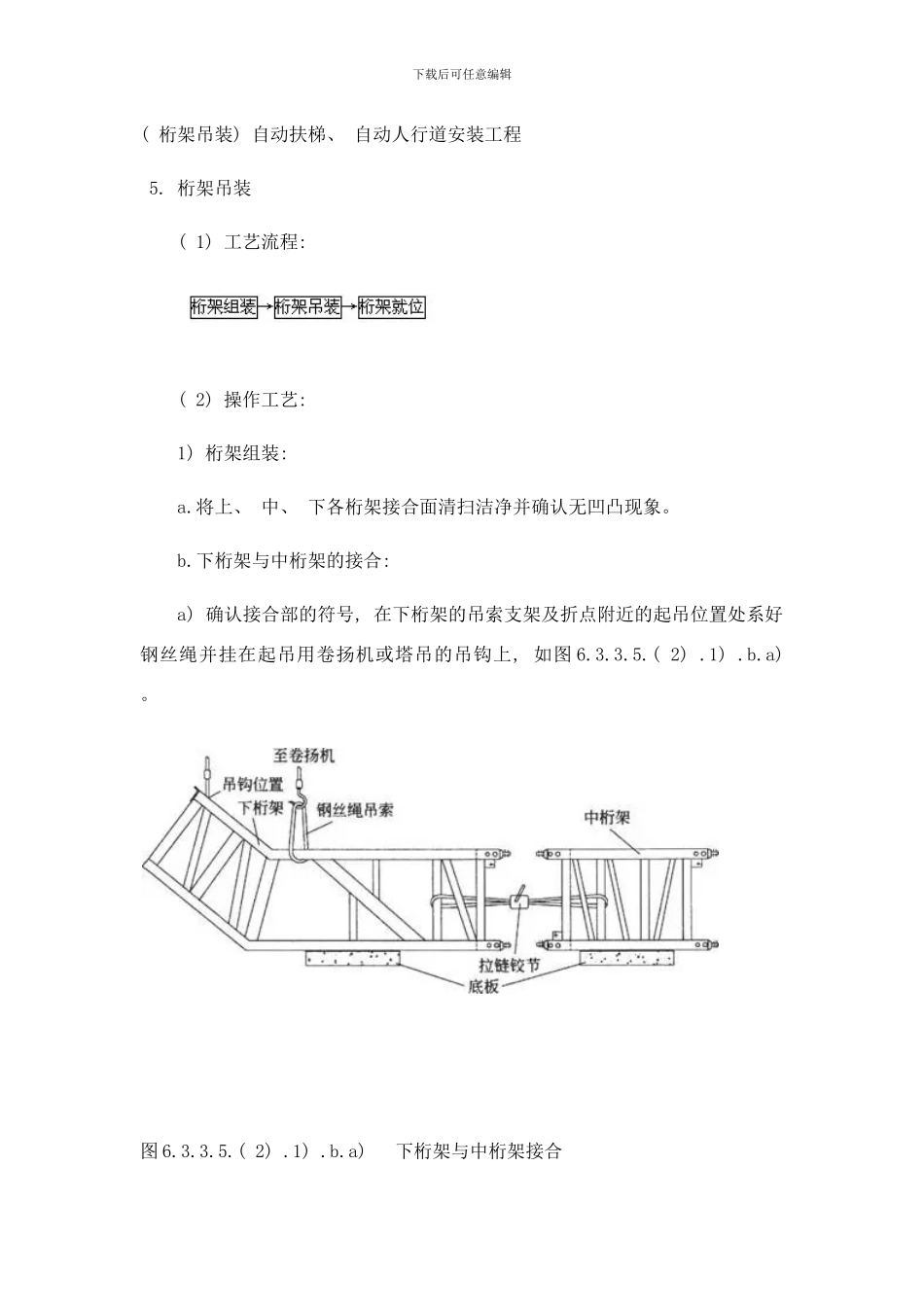

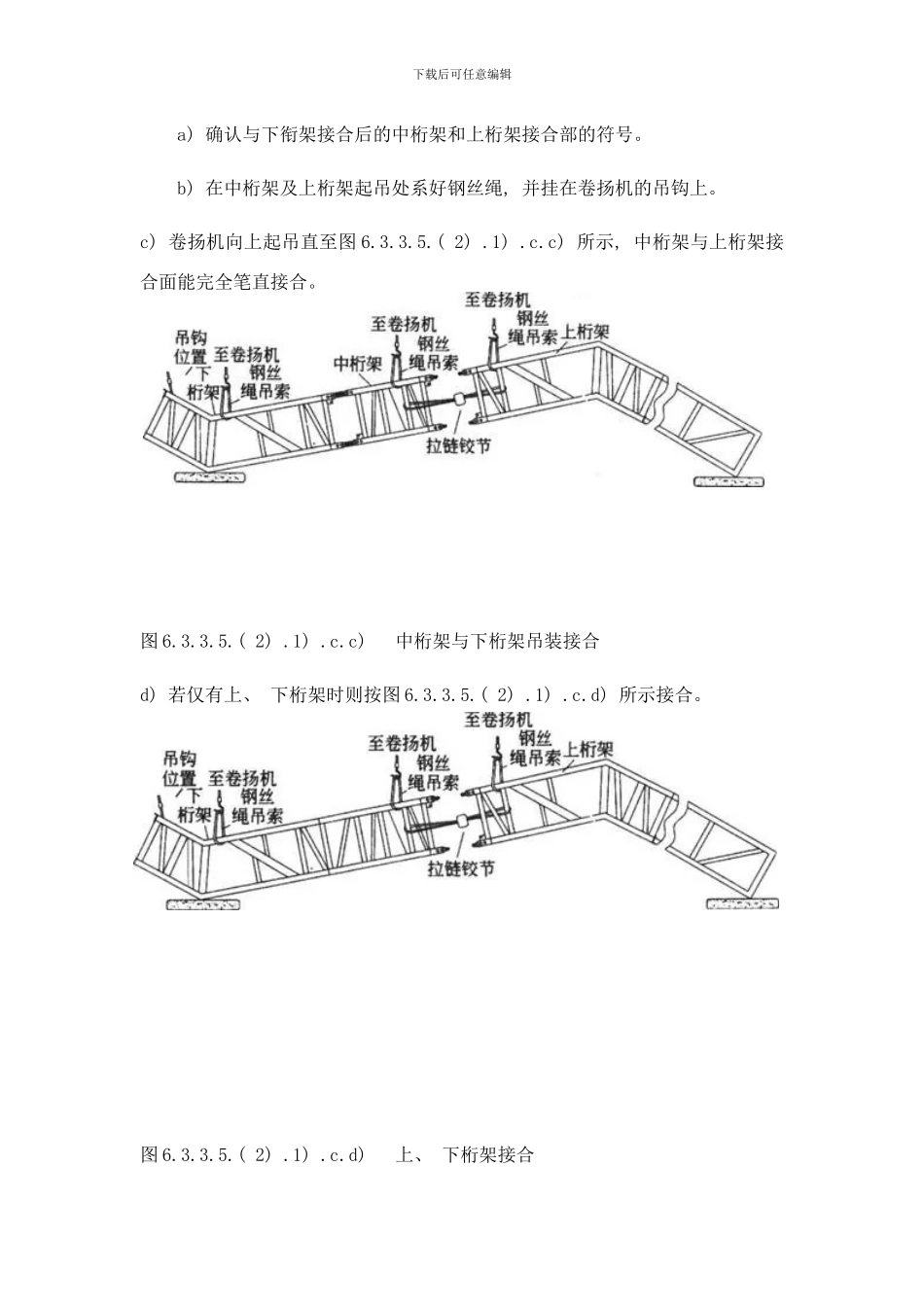

下载后可任意编辑( 桁架吊装) 自动扶梯、 自动人行道安装工程 5. 桁架吊装 ( 1) 工艺流程: ( 2) 操作工艺: 1) 桁架组装: a.将上、 中、 下各桁架接合面清扫洁净并确认无凹凸现象。 b.下桁架与中桁架的接合: a) 确认接合部的符号, 在下桁架的吊索支架及折点附近的起吊位置处系好钢丝绳并挂在起吊用卷扬机或塔吊的吊钩上, 如图 6.3.3.5.( 2) .1) .b.a) 。图 6.3.3.5.( 2) .1) .b.a) 下桁架与中桁架接合下载后可任意编辑 b) 卷扬机或塔吊向上起吊, 直至图 6.3.3.5.( 2) .1) .b.a) 所示与中桁架的接合面能完全笔直接合。 c) 在下、 中桁架间安装拉链铰节, 并使用此拉链铰节使桁架接合面慢慢靠拢。 更多知识可关注微信公众号: AZPT991 d) 使用卷扬机及拉链铰节使桁架接合面的紧固螺栓孔位大致对准。 e) 将螺栓插入桁架 4 处的螺孔, 应将孔对准后再插入, 假如孔位正确, 依次安装螺栓, 将桁架接合, 此处必须使用厂家随设备来的螺栓, 不得换小一号的螺栓。 f) 螺栓接近锁完时, 在螺栓头部用榔头敲击后再锁紧。 g) 安装接续板的顺序依次如下, 先接续块 A, 再接续梁 B, 最后在产品出厂时打的销孔处将弹簧销打入, 见图 6.3.3.5.( 2) .1) .b.g) 。 图 6.3.3.5.( 2) .1) .b.g) 桁架接续板安装顺序 c.中桁架与上桁架的接合: 下载后可任意编辑 a) 确认与下衔架接合后的中桁架和上桁架接合部的符号。 b) 在中桁架及上桁架起吊处系好钢丝绳, 并挂在卷扬机的吊钩上。 c) 卷扬机向上起吊直至图 6.3.3.5.( 2) .1) .c.c) 所示, 中桁架与上桁架接合面能完全笔直接合。 图 6.3.3.5.( 2) .1) .c.c) 中桁架与下桁架吊装接合d) 若仅有上、 下桁架时则按图 6.3.3.5.( 2) .1) .c.d) 所示接合。 图 6.3.3.5.( 2) .1) .c.d) 上、 下桁架接合下载后可任意编辑 d.起吊后接合:由于现场的条件不具备全部组装完毕后起吊, 此时可按图6.3.3.5.( 2) .1) .d) 所示依次将上下桁架起吊到预定位置, 在此状态下将上下桁架接合并在一体接合完成后将桁架放置在建筑物的支撑部。 图 6.3.3.5.( 2) .1) .d) 桁架起吊接合就位 2)桁架吊装: a.自制门形吊架吊装:有的施工现场结构复杂, 现场规定不许在楼板或墙体上、 立柱上打洞安装吊钩, 因此只能采纳门形吊架。制作门形吊架:一般单部扶梯自重约 6t, 每部设置四个吊点, 每个吊点承重约 1.5t, 每个吊点采纳...
