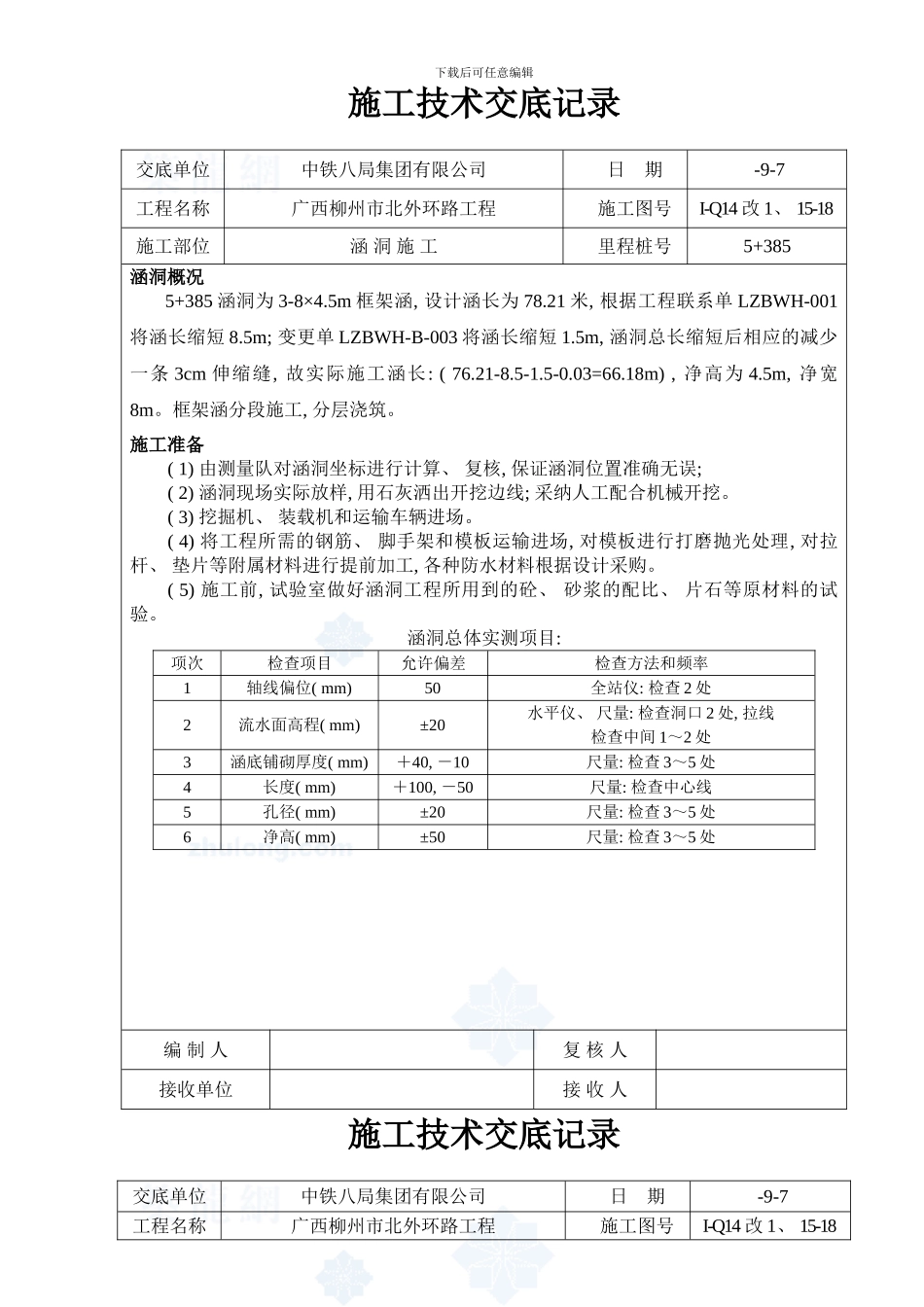

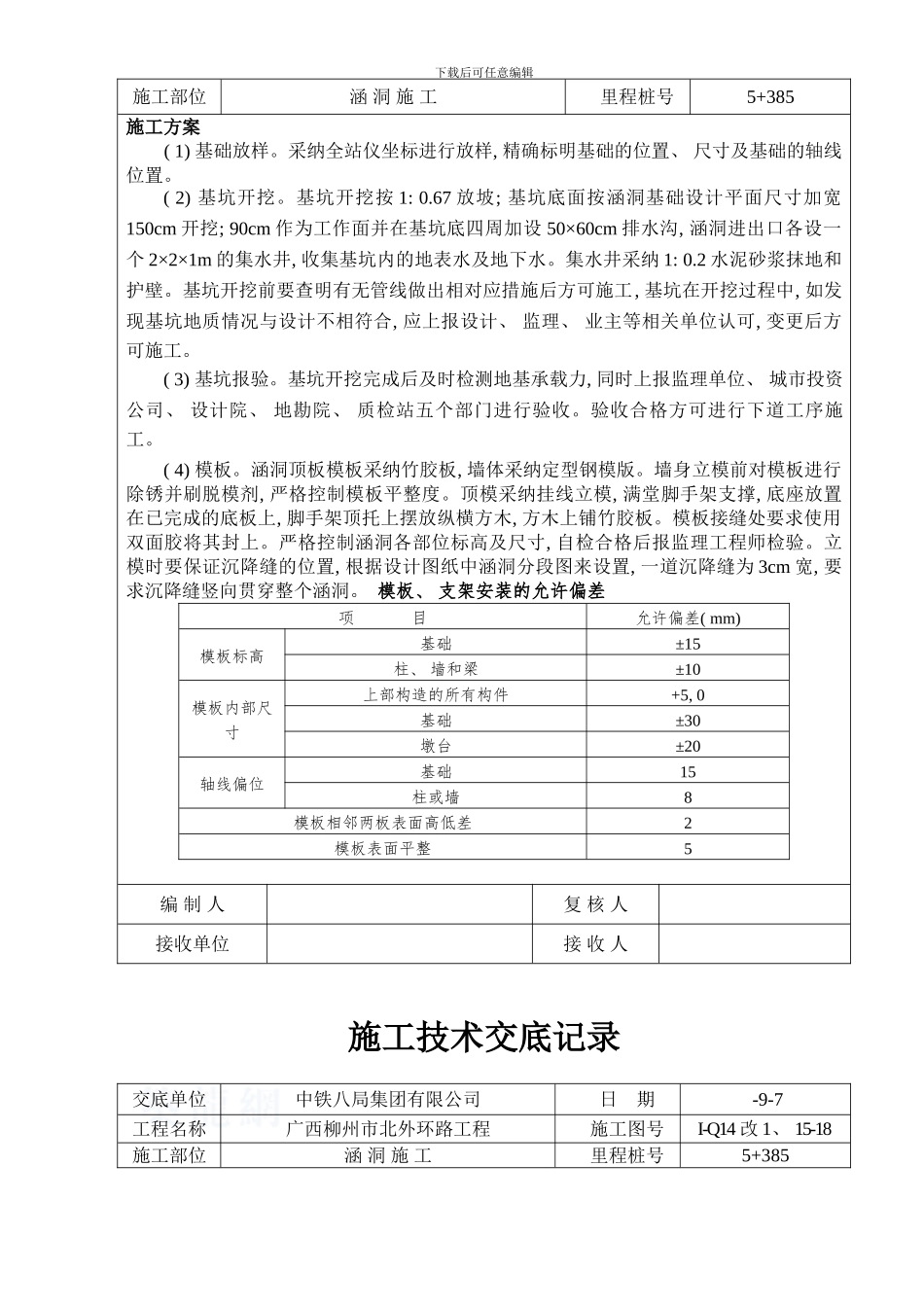

下载后可任意编辑施工技术交底记录交底单位中铁八局集团有限公司日 期 -9-7工程名称广西柳州市北外环路工程施工图号I-Q14 改 1、 15-18施工部位涵 洞 施 工里程桩号5+385涵洞概况5+385 涵洞为 3-8×4.5m 框架涵, 设计涵长为 78.21 米, 根据工程联系单 LZBWH-001将涵长缩短 8.5m; 变更单 LZBWH-B-003 将涵长缩短 1.5m, 涵洞总长缩短后相应的减少一条 3cm 伸缩缝, 故实际施工涵长: ( 76.21-8.5-1.5-0.03=66.18m) , 净高为 4.5m, 净宽8m。框架涵分段施工, 分层浇筑。施工准备( 1) 由测量队对涵洞坐标进行计算、 复核, 保证涵洞位置准确无误; ( 2) 涵洞现场实际放样, 用石灰洒出开挖边线; 采纳人工配合机械开挖。( 3) 挖掘机、 装载机和运输车辆进场。( 4) 将工程所需的钢筋、 脚手架和模板运输进场, 对模板进行打磨抛光处理, 对拉杆、 垫片等附属材料进行提前加工, 各种防水材料根据设计采购。( 5) 施工前, 试验室做好涵洞工程所用到的砼、 砂浆的配比、 片石等原材料的试验。涵洞总体实测项目: 项次检查项目允许偏差检查方法和频率1轴线偏位( mm) 50全站仪: 检查 2 处2流水面高程( mm) ±20水平仪、 尺量: 检查洞口 2 处, 拉线检查中间 1～2 处3涵底铺砌厚度( mm) ＋40, －10尺量: 检查 3～5 处4长度( mm) ＋100, －50尺量: 检查中心线5孔径( mm) ±20尺量: 检查 3～5 处6净高( mm) ±50尺量: 检查 3～5 处编 制 人复 核 人接收单位接 收 人施工技术交底记录交底单位中铁八局集团有限公司日 期 -9-7工程名称广西柳州市北外环路工程施工图号I-Q14 改 1、 15-18下载后可任意编辑施工部位涵 洞 施 工里程桩号5+385施工方案( 1) 基础放样。采纳全站仪坐标进行放样, 精确标明基础的位置、 尺寸及基础的轴线位置。( 2) 基坑开挖。基坑开挖按 1: 0.67 放坡; 基坑底面按涵洞基础设计平面尺寸加宽150cm 开挖; 90cm 作为工作面并在基坑底四周加设 50×60cm 排水沟, 涵洞进出口各设一个 2×2×1m 的集水井, 收集基坑内的地表水及地下水。集水井采纳 1: 0.2 水泥砂浆抹地和护壁。基坑开挖前要查明有无管线做出相对应措施后方可施工, 基坑在开挖过程中, 如发现基坑地质情况与设计不相符合, 应上报设计、 监理、 业主等相关单位认可, 变更后方可施工。( 3) 基坑报验。基坑开挖完成后及时检测地基承载力, 同时上报监理单...
