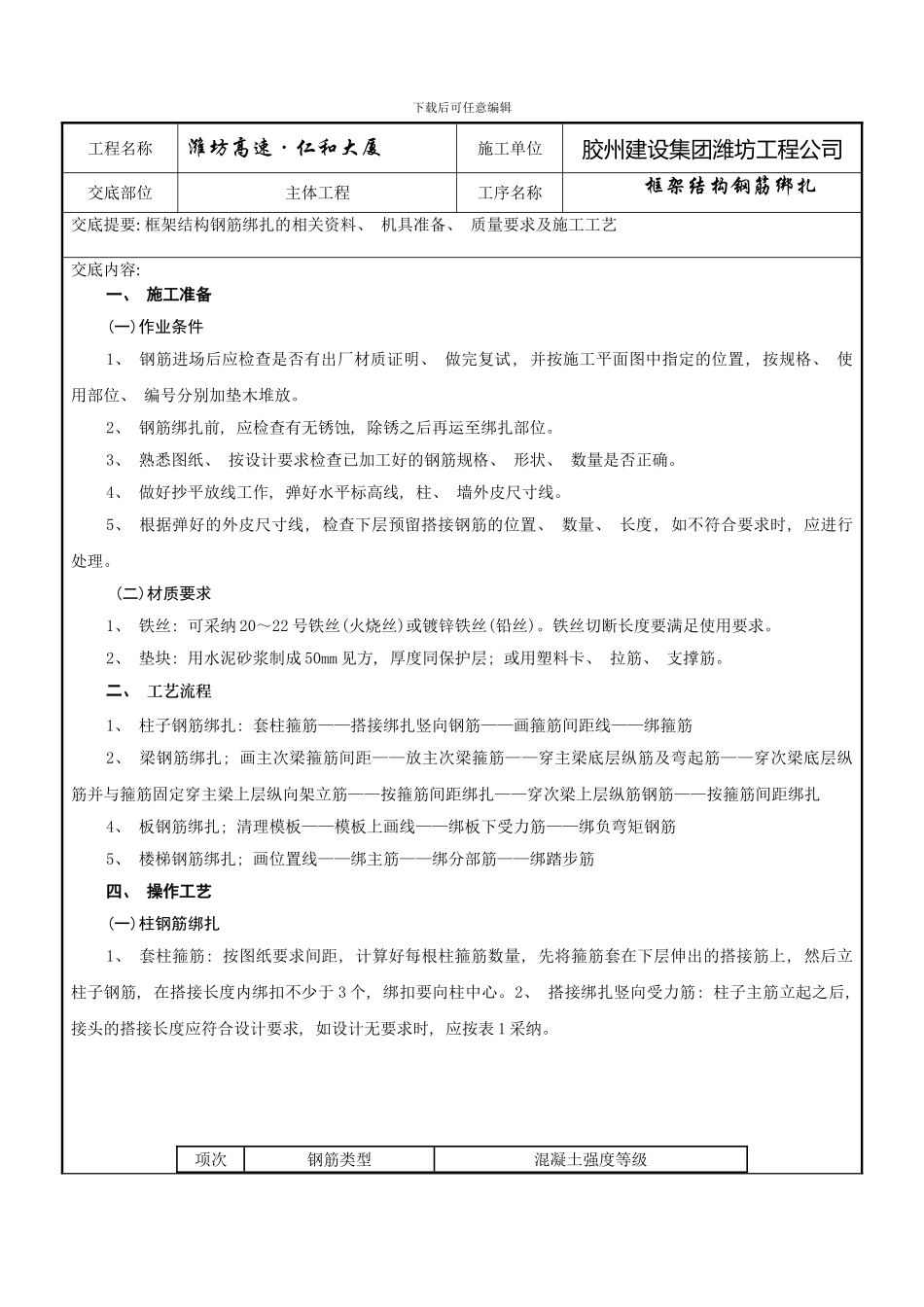

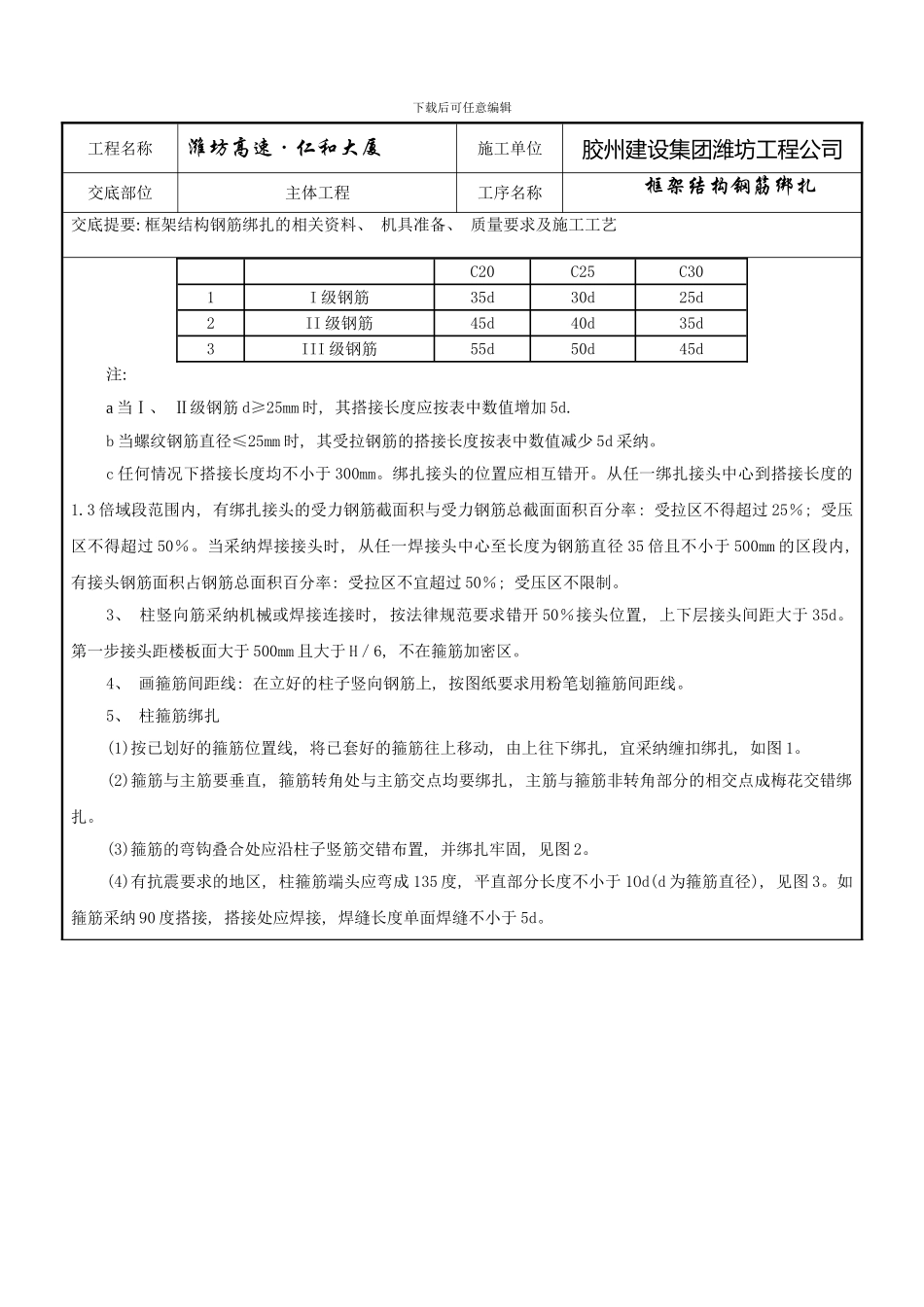

下载后可任意编辑工程名称潍坊高速·仁和大厦施工单位胶州建设集团潍坊工程公司交底部位主体工程工序名称框架结构钢筋绑扎交底提要: 框架结构钢筋绑扎的相关资料、 机具准备、 质量要求及施工工艺交底内容: 一、 施工准备(一)作业条件1、 钢筋进场后应检查是否有出厂材质证明、 做完复试, 并按施工平面图中指定的位置, 按规格、 使用部位、 编号分别加垫木堆放。2、 钢筋绑扎前, 应检查有无锈蚀, 除锈之后再运至绑扎部位。3、 熟悉图纸、 按设计要求检查已加工好的钢筋规格、 形状、 数量是否正确。4、 做好抄平放线工作, 弹好水平标高线, 柱、 墙外皮尺寸线。5、 根据弹好的外皮尺寸线, 检查下层预留搭接钢筋的位置、 数量、 长度, 如不符合要求时, 应进行处理。 (二)材质要求1、 铁丝: 可采纳 20～22 号铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。2、 垫块: 用水泥砂浆制成 50mm 见方, 厚度同保护层; 或用塑料卡、 拉筋、 支撑筋。二、 工艺流程1、 柱子钢筋绑扎: 套柱箍筋——搭接绑扎竖向钢筋——画箍筋间距线——绑箍筋2、 梁钢筋绑扎; 画主次梁箍筋间距——放主次梁箍筋——穿主梁底层纵筋及弯起筋——穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋——按箍筋间距绑扎——穿次梁上层纵筋钢筋——按箍筋间距绑扎4、 板钢筋绑扎; 清理模板——模板上画线——绑板下受力筋——绑负弯矩钢筋5、 楼梯钢筋绑扎; 画位置线——绑主筋——绑分部筋——绑踏步筋四、 操作工艺(一)柱钢筋绑扎1、 套柱箍筋: 按图纸要求间距, 计算好每根柱箍筋数量, 先将箍筋套在下层伸出的搭接筋上, 然后立柱子钢筋, 在搭接长度内绑扣不少于 3 个, 绑扣要向柱中心。2、 搭接绑扎竖向受力筋: 柱子主筋立起之后, 接头的搭接长度应符合设计要求, 如设计无要求时, 应按表 1 采纳。项次钢筋类型混凝土强度等级下载后可任意编辑工程名称潍坊高速·仁和大厦施工单位胶州建设集团潍坊工程公司交底部位主体工程工序名称框架结构钢筋绑扎交底提要: 框架结构钢筋绑扎的相关资料、 机具准备、 质量要求及施工工艺C20C25C301I 级钢筋35d30d25d2II 级钢筋45d40d35d3III 级钢筋55d50d45d注: a 当Ⅰ、 Ⅱ级钢筋 d≥25mm 时, 其搭接长度应按表中数值增加 5d.b 当螺纹钢筋直径≤25mm 时, 其受拉钢筋的搭接长度按表中数值减少 5d 采纳。c 任何情况下搭接长度均不小于 300mm。绑...
