框构中桥施工技术交底样本

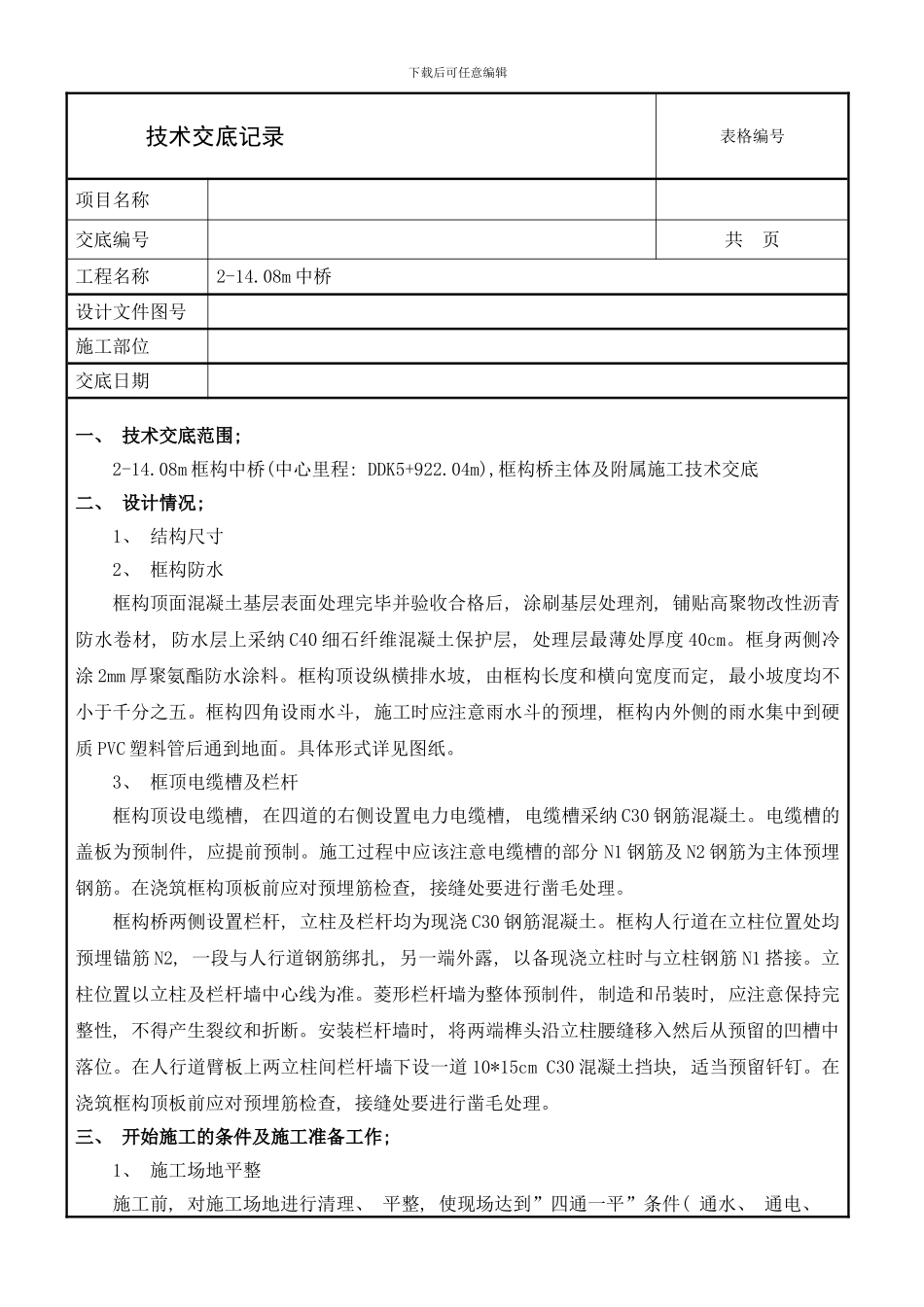

框构中桥施工技术交底样本_第1页
1/19

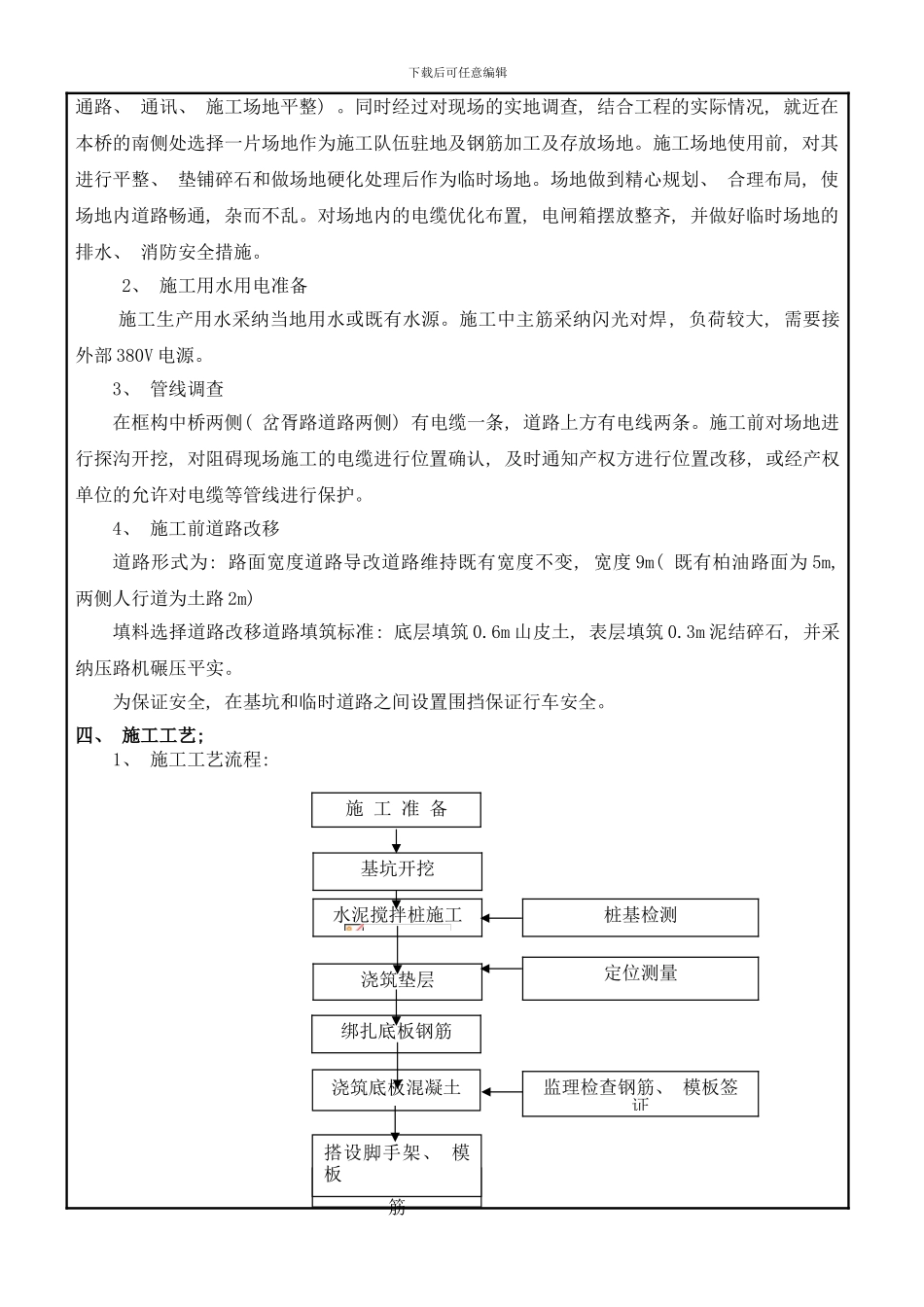

框构中桥施工技术交底样本_第2页
2/19

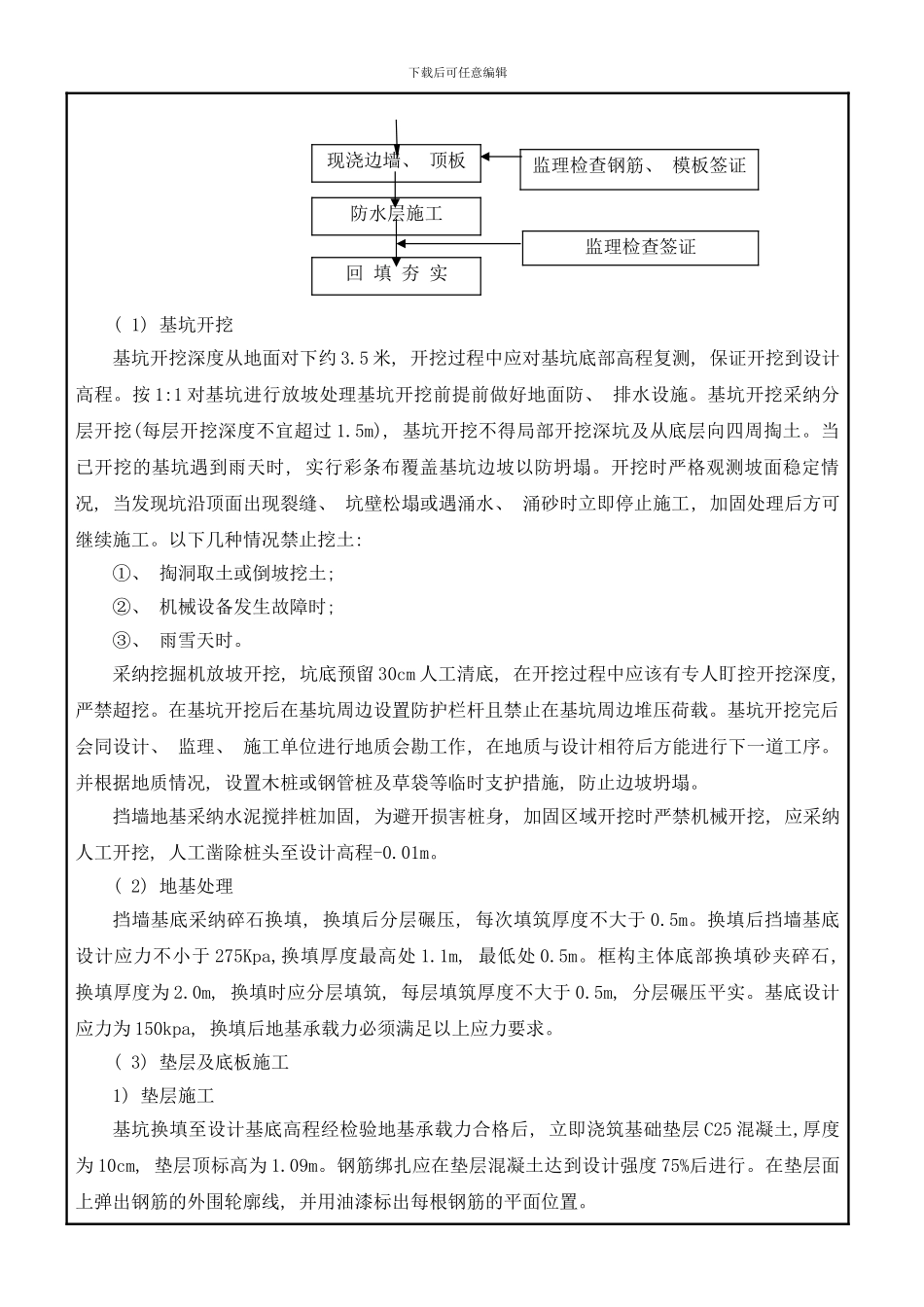

框构中桥施工技术交底样本_第3页
3/19
下载后可任意编辑 技术交底记录表格编号项目名称交底编号共 页工程名称2-14.08m 中桥设计文件图号施工部位交底日期 一、 技术交底范围; 2-14.08m 框构中桥(中心里程: DDK5+922.04m),框构桥主体及附属施工技术交底二、 设计情况; 1、 结构尺寸2、 框构防水框构顶面混凝土基层表面处理完毕并验收合格后, 涂刷基层处理剂, 铺贴高聚物改性沥青防水卷材, 防水层上采纳 C40 细石纤维混凝土保护层, 处理层最薄处厚度 40cm。框身两侧冷涂 2mm 厚聚氨酯防水涂料。框构顶设纵横排水坡, 由框构长度和横向宽度而定, 最小坡度均不小于千分之五。框构四角设雨水斗, 施工时应注意雨水斗的预埋, 框构内外侧的雨水集中到硬质 PVC 塑料管后通到地面。具体形式详见图纸。3、 框顶电缆槽及栏杆框构顶设电缆槽, 在四道的右侧设置电力电缆槽, 电缆槽采纳 C30 钢筋混凝土。电缆槽的盖板为预制件, 应提前预制。施工过程中应该注意电缆槽的部分 N1 钢筋及 N2 钢筋为主体预埋钢筋。在浇筑框构顶板前应对预埋筋检查, 接缝处要进行凿毛处理。框构桥两侧设置栏杆, 立柱及栏杆均为现浇 C30 钢筋混凝土。框构人行道在立柱位置处均预埋锚筋 N2, 一段与人行道钢筋绑扎, 另一端外露, 以备现浇立柱时与立柱钢筋 N1 搭接。立柱位置以立柱及栏杆墙中心线为准。菱形栏杆墙为整体预制件, 制造和吊装时, 应注意保持完整性, 不得产生裂纹和折断。安装栏杆墙时, 将两端榫头沿立柱腰缝移入然后从预留的凹槽中落位。在人行道臂板上两立柱间栏杆墙下设一道 10*15cm C30 混凝土挡块, 适当预留钎钉。在浇筑框构顶板前应对预埋筋检查, 接缝处要进行凿毛处理。三、 开始施工的条件及施工准备工作; 1、 施工场地平整施工前, 对施工场地进行清理、 平整, 使现场达到”四通一平”条件( 通水、 通电、 下载后可任意编辑通路、 通讯、 施工场地平整) 。同时经过对现场的实地调查, 结合工程的实际情况, 就近在本桥的南侧处选择一片场地作为施工队伍驻地及钢筋加工及存放场地。施工场地使用前, 对其进行平整、 垫铺碎石和做场地硬化处理后作为临时场地。场地做到精心规划、 合理布局, 使场地内道路畅通, 杂而不乱。对场地内的电缆优化布置, 电闸箱摆放整齐, 并做好临时场地的排水、 消防安全措施。2、 施工用水用电准备施工生产用水采纳当地用水或既有水源。施工中主筋采纳闪光对焊, 负荷较大, 需要接外部 380V 电源。3...
