桥管桩围堰、钢便桥、钢板桩支护验算方案样本

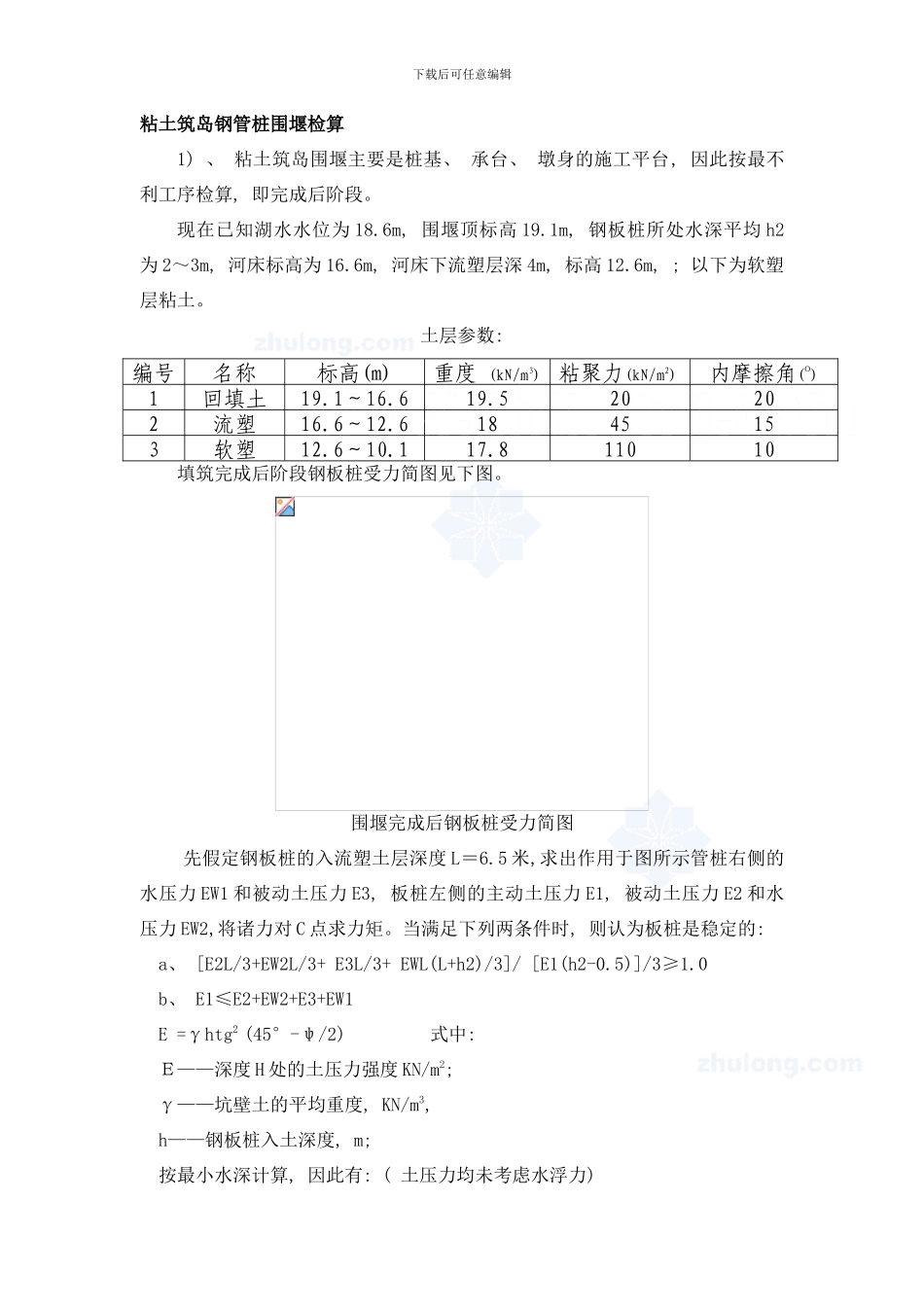

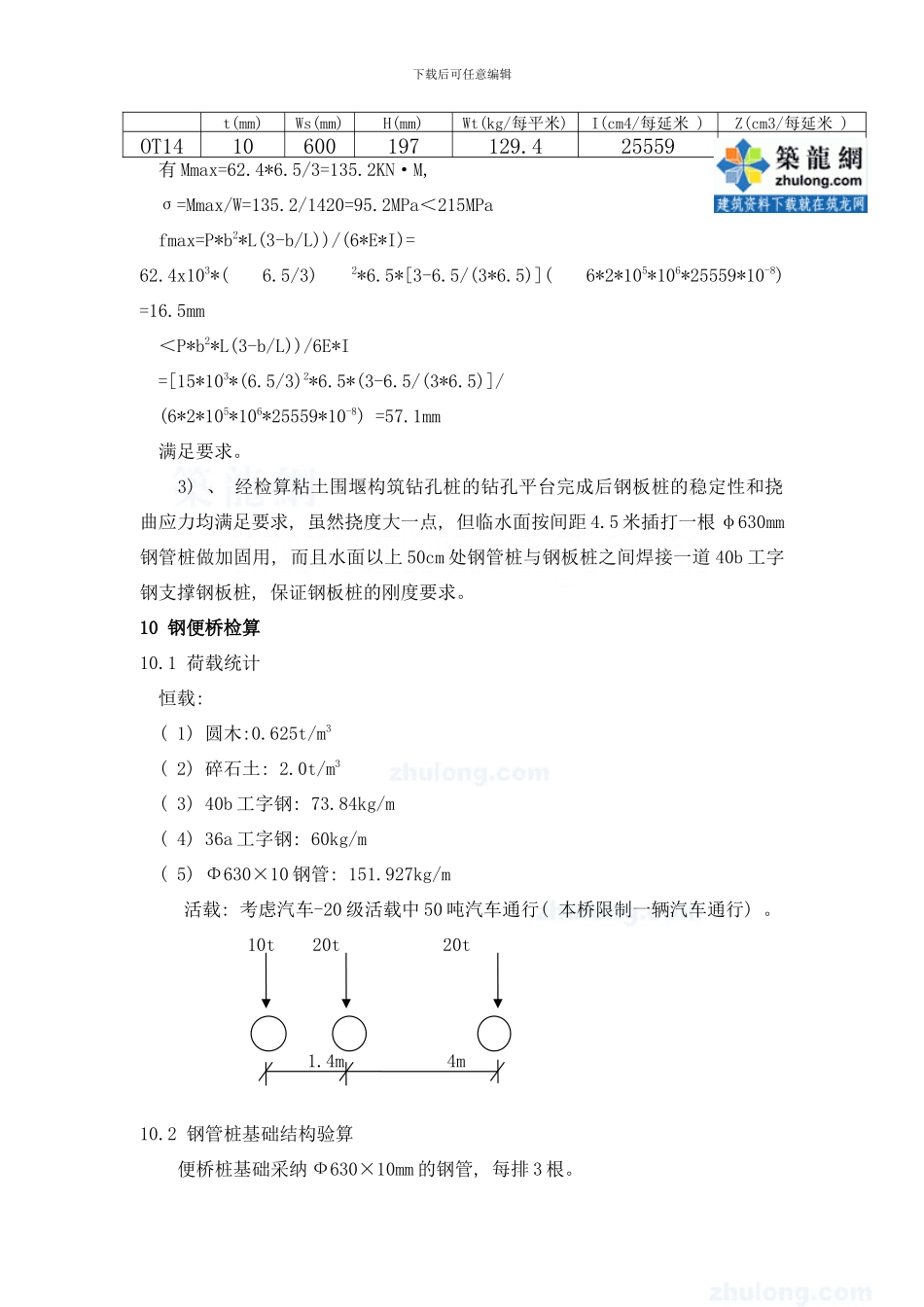

下载后可任意编辑粘土筑岛钢管桩围堰检算1) 、 粘土筑岛围堰主要是桩基、 承台、 墩身的施工平台, 因此按最不利工序检算, 即完成后阶段。现在已知湖水水位为 18.6m, 围堰顶标高 19.1m, 钢板桩所处水深平均 h2为 2～3m, 河床标高为 16.6m, 河床下流塑层深 4m, 标高 12.6m, ; 以下为软塑层粘土。土层参数: 编号名称标高(m)重度 (kN/m3) 粘聚力(kN/m2)内摩擦角(o)1回填土19.1～16.619.520202流塑16.6～12.61845153软塑12.6～10.117.811010填筑完成后阶段钢板桩受力简图见下图。围堰完成后钢板桩受力简图先假定钢板桩的入流塑土层深度 L＝6.5 米,求出作用于图所示管桩右侧的水压力 EW1 和被动土压力 E3, 板桩左侧的主动土压力 E1, 被动土压力 E2 和水压力 EW2,将诸力对 C 点求力矩。当满足下列两条件时, 则认为板桩是稳定的: a、 [E2L/3+EW2L/3+ E3L/3+ EWL(L+h2)/3]/ [E1(h2-0.5)]/3≥1.0b、 E1≤E2+EW2+E3+EW1E =γhtg2 (45°-ψ/2) 式中: Ｅ——深度 H 处的土压力强度 KN/m2; γ——坑壁土的平均重度, KN/m3, h——钢板桩入土深度, m; 按最小水深计算, 因此有: ( 土压力均未考虑水浮力) EW1=10*(2.0+6.5) =85 KN/m 2E2=γhtg2 (45°+ψ/2)=18*6.5* tg2 (45°+15°/2)=198.7 KN/m 2E3=γhtg2 (45°+ψ/2)=18*6.5* tg2 (45°+15°/2)=198.7 KN/m 2EW2=10*6.5=65 KN/m2E1=γhtg2 (45°-ψ/2)=19.5*6.5* tg2 (45°-20°/2)=62.4 KN/m2对于 a 条件有: [E2L/3+EW2L/3+E3L/3 +EW1(L+h2)]/[E1(h2-0.5)/3]=(198.7*6.5/3+65*6.5/3+198.7*6.5/3+85*8.5/3)/[62.4*(6.5-0.5)/3]=9.92＞1.0 满足要求。对于 b 条件有: E1=62.4＜E2+EW2+E3+EW1=198.7+65+198.7+85=547.4 满足要求。也就是说钢板桩打入河床下 6.5 米围堰外侧迎水面钢板桩是稳定的。 2) 、 根据钢板桩的最大弯矩选择板桩的截面, 检算板桩的挠曲应力。为偏于安全, 钢板桩受力按悬臂梁集中力于围堰顶面下三分之二高度处计算: 拉森Ⅲ a 型钢板桩或 OT14 型钢板桩: 以 OT14 型钢板桩为例, 钢板桩参数如下: 型号厚度宽度高度重量惯性矩截面模量下载后可任意编辑t(mm)Ws(mm)H(mm)Wt(kg/每平米)I(cm4/每延米 )Z(cm3/每延米 )OT1410600197129.4255591420有 Mmax=62.4*6.5/3=135.2KN·M, σ=Mmax/W=135.2/1420=95.2MPa＜215MPafmax=P*b2*L(3-b/L))/(6*E*I)=62.4x103*( 6.5/3) 2*6.5*[3-6.5/(3*6....
