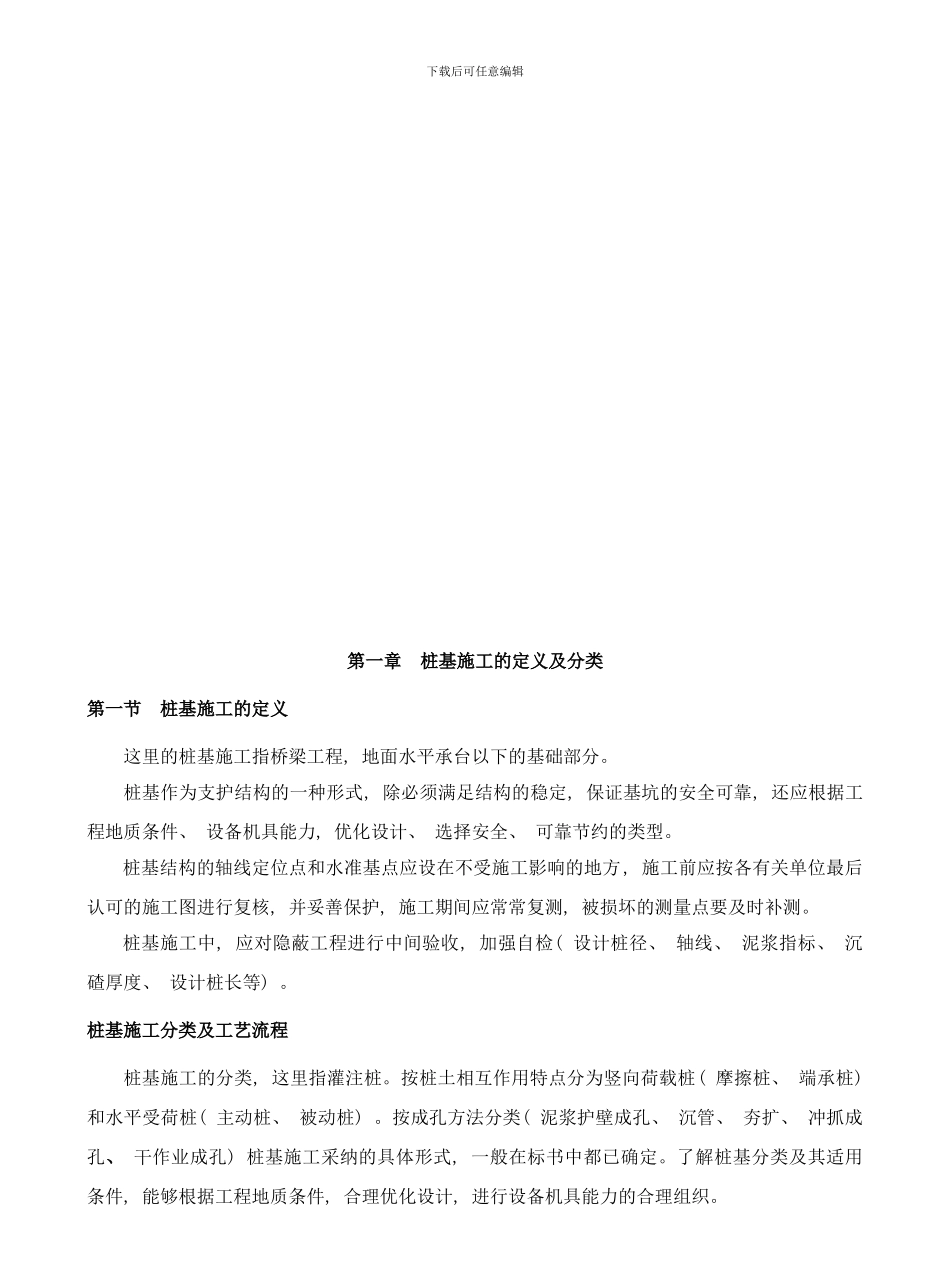

下载后可任意编辑桩基施工手册目 录第一章 桩基施工的定义及分类第二章 桩基施工常见问题的处理 下载后可任意编辑第一章 桩基施工的定义及分类第一节 桩基施工的定义这里的桩基施工指桥梁工程, 地面水平承台以下的基础部分。桩基作为支护结构的一种形式, 除必须满足结构的稳定, 保证基坑的安全可靠, 还应根据工程地质条件、 设备机具能力, 优化设计、 选择安全、 可靠节约的类型。桩基结构的轴线定位点和水准基点应设在不受施工影响的地方, 施工前应按各有关单位最后认可的施工图进行复核, 并妥善保护, 施工期间应常常复测, 被损坏的测量点要及时补测。桩基施工中, 应对隐蔽工程进行中间验收, 加强自检( 设计桩径、 轴线、 泥浆指标、 沉碴厚度、 设计桩长等) 。桩基施工分类及工艺流程桩基施工的分类, 这里指灌注桩。按桩土相互作用特点分为竖向荷载桩( 摩擦桩、 端承桩) 和水平受荷桩( 主动桩、 被动桩) 。按成孔方法分类( 泥浆护壁成孔、 沉管、 夯扩、 冲抓成孔、 干作业成孔) 桩基施工采纳的具体形式, 一般在标书中都已确定。了解桩基分类及其适用条件, 能够根据工程地质条件, 合理优化设计, 进行设备机具能力的合理组织。下载后可任意编辑第一小节 人工挖孔灌注桩1、 一般挖孔桩适用条件: ( 1) 桩基桩长较短; ( 2) 无流砂、 细砂等涌水层或淤泥质土软弱地层。( 3) 地质条件限制钻孔桩施工。挖孔桩桩间施工净间距不得小于 4.5 米。小于 4.5 米时,必须间隔开挖。护壁砼强度等级应不低于 C15, 每节护壁高度一般为 0.3～1m。作为承重桩时, 宜在终桩层位下钻一个勘探钻孔, 钻孔深度一般应达到孔底以下 3 倍桩径, 以判别该深度范围内的基岩有无孔洞、 破裂带和软弱夹层的存在。1.1 挖孔桩施工程序: 场地整平→放线、 定桩位→锁口砼施工→挖第一节桩孔土方→支模浇筑第一节砼护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、 设置垂直运输架、 安装提升设备、 吊土桶、 鼓风机、 照明设施→第二节桩身挖土→校核桩孔垂直度和直径→支第二节模板、 浇灌第二节砼护壁→重复第二节工序、 循环作业直至设计深度→检查持力层进行扩底→全面检查桩孔直径、 深度、 扩底尺寸、 持力层→清理虚土、 排除孔内积水→吊放钢筋笼就位→灌注桩身砼。1.2 挖孔桩施工顺序1、 施工准备:施工前, 技术负责人和施工负责人逐孔检查各项施工准备, 逐级进行技术、 安全...
