桩基施工技术交底样本

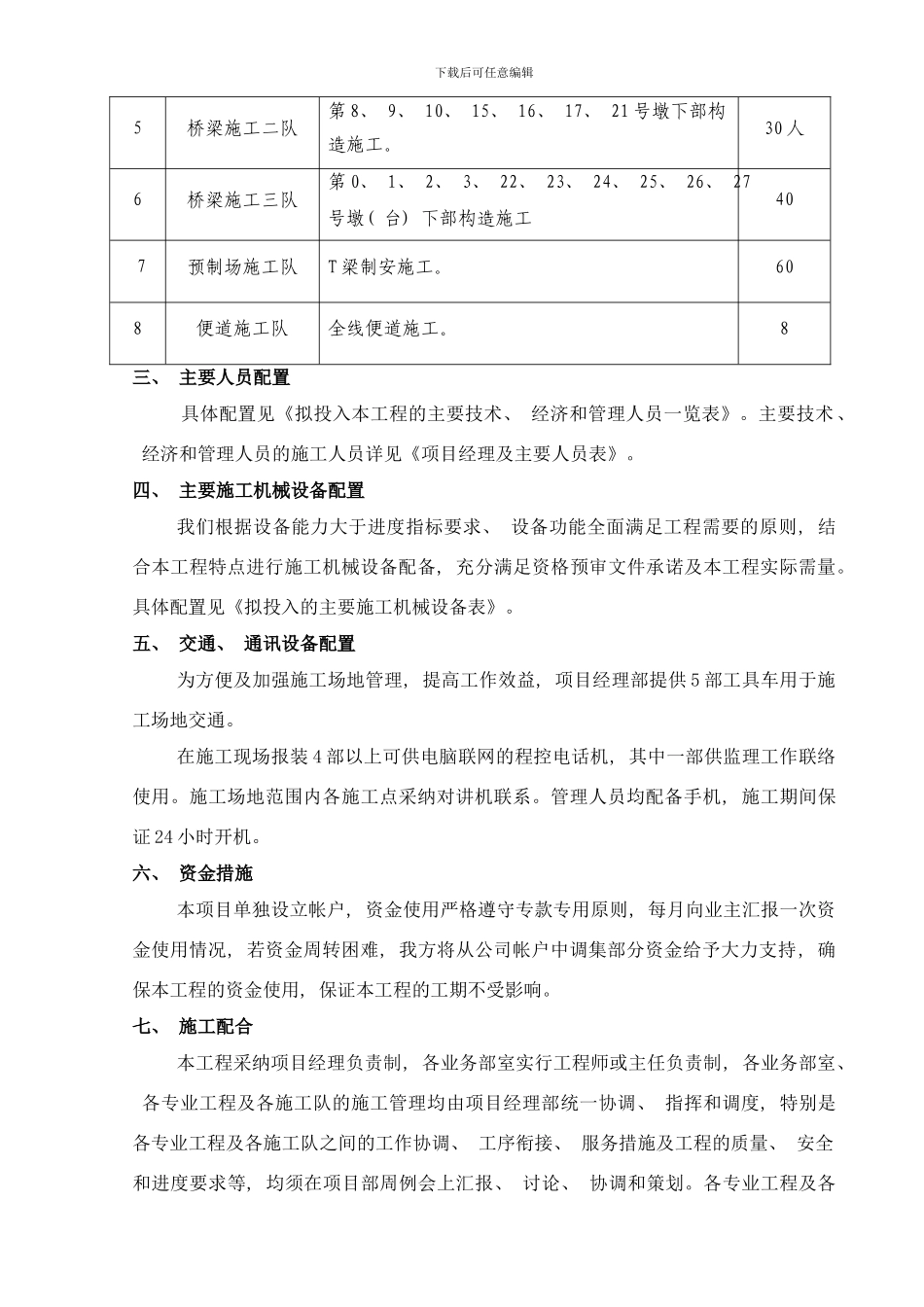

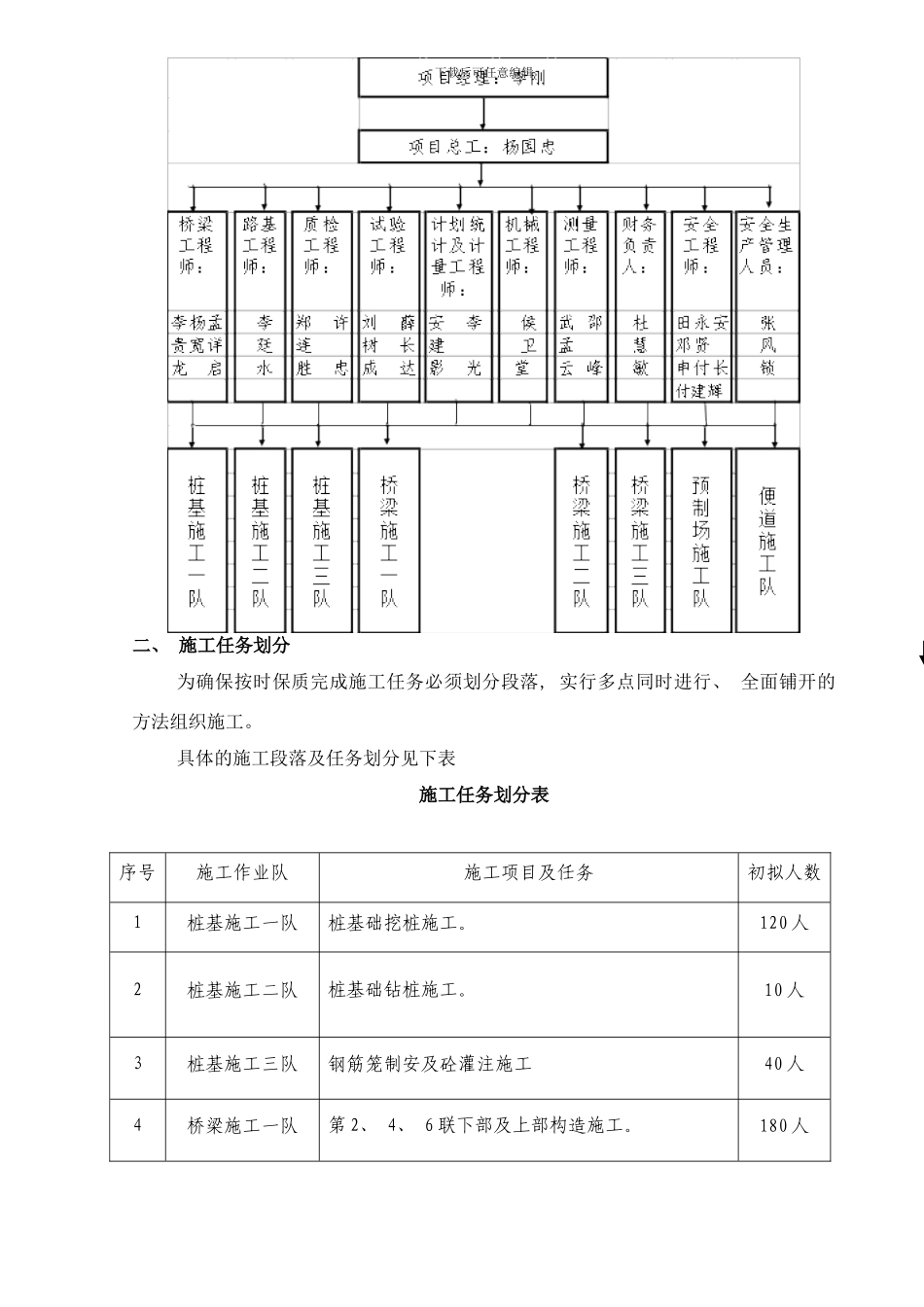

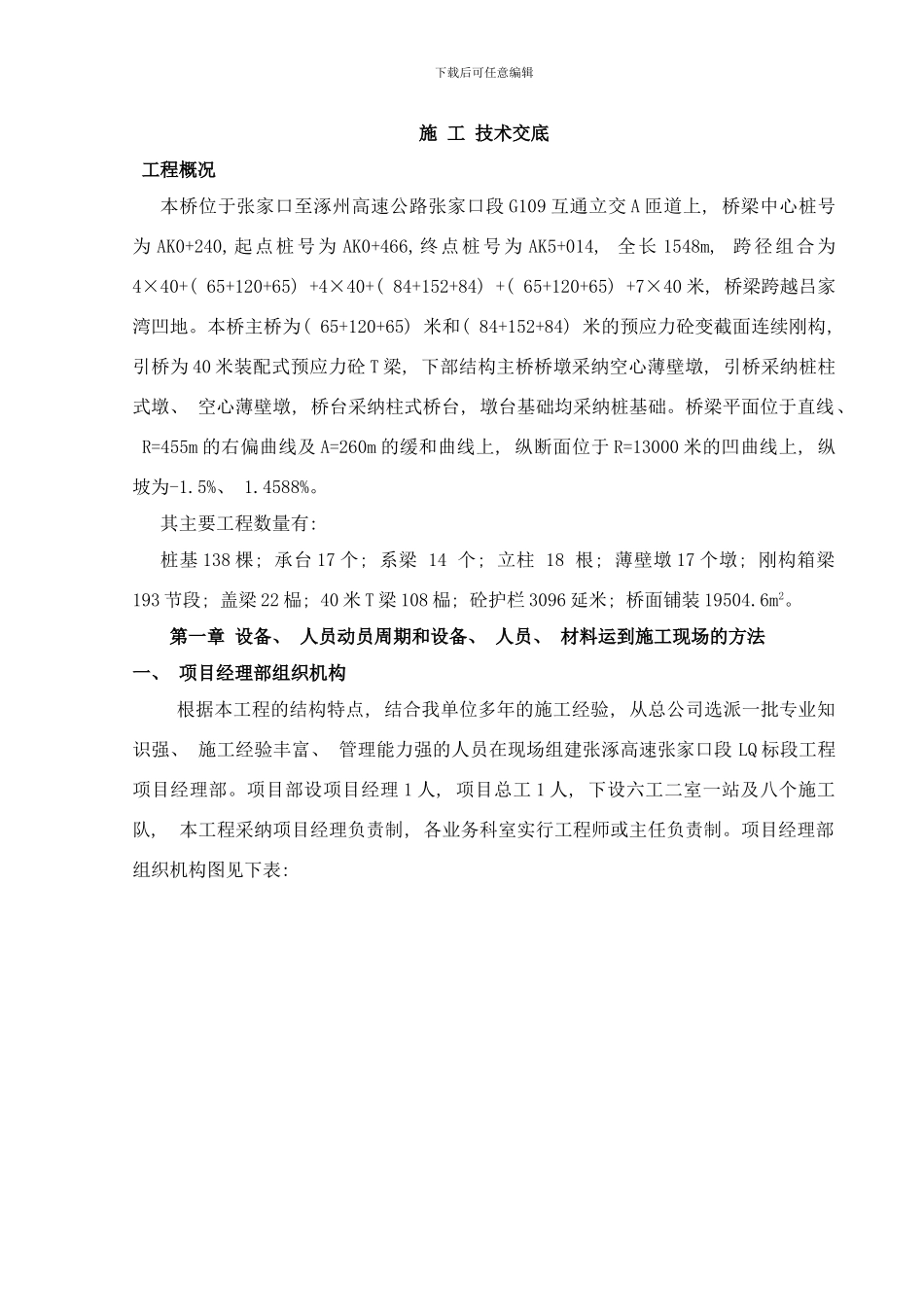

下载后可任意编辑施 工 技术交底 工程概况 本桥位于张家口至涿州高速公路张家口段 G109 互通立交 A 匝道上, 桥梁中心桩号为 AK0+240,起点桩号为 AK0+466,终点桩号为 AK5+014, 全长 1548m, 跨径组合为4×40+( 65+120+65) +4×40+( 84+152+84) +( 65+120+65) +7×40 米, 桥梁跨越吕家湾凹地。本桥主桥为( 65+120+65) 米和( 84+152+84) 米的预应力砼变截面连续刚构, 引桥为 40 米装配式预应力砼 T 梁, 下部结构主桥桥墩采纳空心薄壁墩, 引桥采纳桩柱式墩、 空心薄壁墩, 桥台采纳柱式桥台, 墩台基础均采纳桩基础。桥梁平面位于直线、 R=455m 的右偏曲线及 A=260m 的缓和曲线上, 纵断面位于 R=13000 米的凹曲线上, 纵坡为-1.5%、 1.4588%。其主要工程数量有: 桩基 138 棵; 承台 17 个; 系梁 14 个; 立柱 18 根; 薄壁墩 17 个墩; 刚构箱梁193 节段; 盖梁 22 榀; 40 米 T 梁 108 榀; 砼护栏 3096 延米; 桥面铺装 19504.6m2。第一章 设备、 人员动员周期和设备、 人员、 材料运到施工现场的方法一、 项目经理部组织机构根据本工程的结构特点, 结合我单位多年的施工经验, 从总公司选派一批专业知识强、 施工经验丰富、 管理能力强的人员在现场组建张涿高速张家口段 LQ 标段工程项目经理部。项目部设项目经理 1 人, 项目总工 1 人, 下设六工二室一站及八个施工队, 本工程采纳项目经理负责制, 各业务科室实行工程师或主任负责制。项目经理部组织机构图见下表: 下载后可任意编辑二、 施工任务划分为确保按时保质完成施工任务必须划分段落, 实行多点同时进行、 全面铺开的方法组织施工。具体的施工段落及任务划分见下表施工任务划分表序号施工作业队施工项目及任务初拟人数1桩基施工一队桩基础挖桩施工。120 人2桩基施工二队桩基础钻桩施工。10 人3桩基施工三队钢筋笼制安及砼灌注施工40 人4桥梁施工一队第 2、 4、 6 联下部及上部构造施工。180 人下载后可任意编辑5桥梁施工二队第 8、 9、 10、 15、 16、 17、 21 号墩下部构造施工。30 人6桥梁施工三队第 0、 1、 2、 3、 22、 23、 24、 25、 26、 27号墩( 台) 下部构造施工407预制场施工队T 梁制安施工。608便道施工队全线便道施工。8三、 主要人员配置 具体配置见《拟投入本工程的主要技术、 经济和管理人员一览表》。主要技术、 经济和管理人员的施工人员详见《...
