桩基细则样本

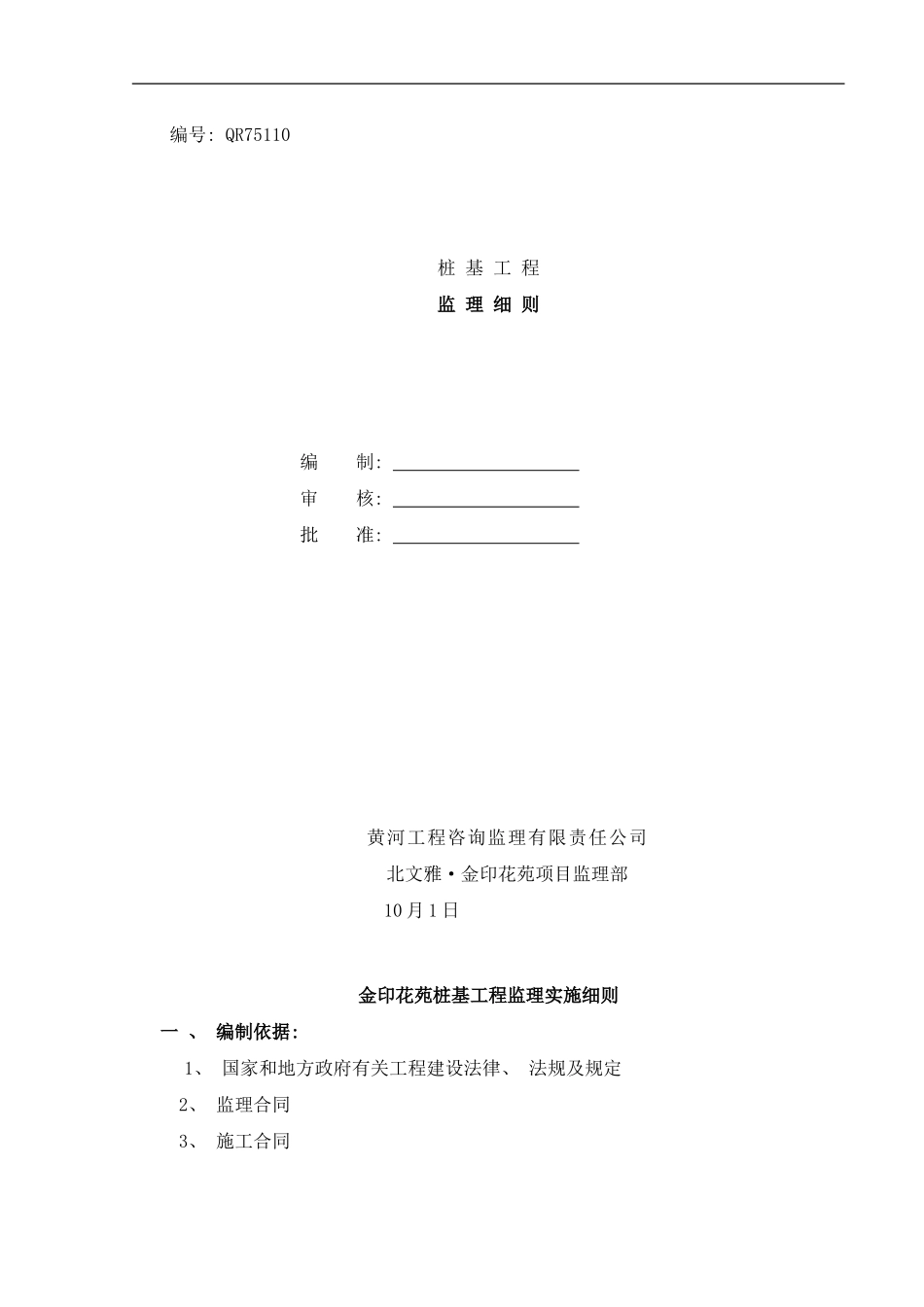

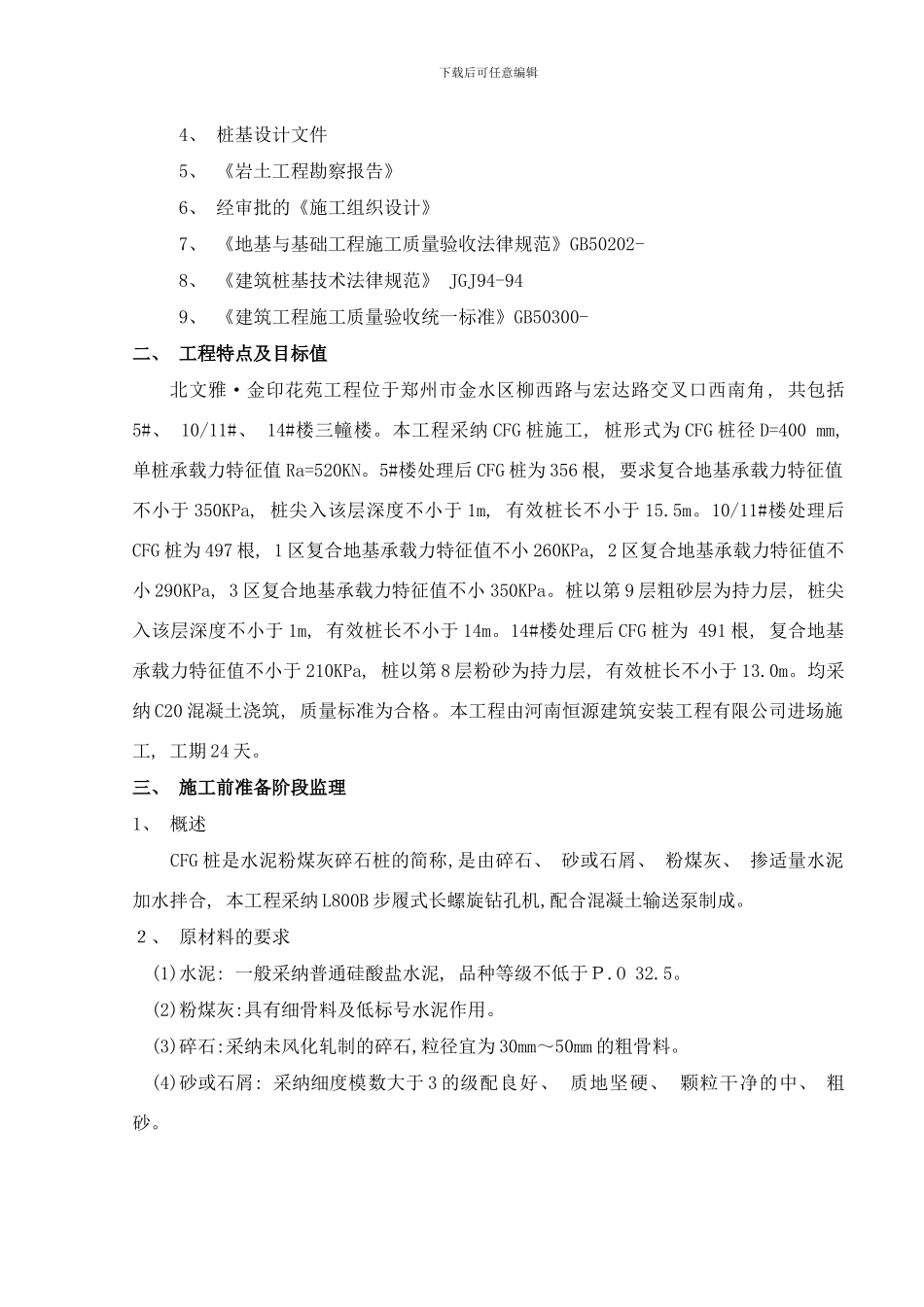

编号: QR75110桩 基 工 程监 理 细 则编 制: 审 核: 批 准: 黄河工程咨询监理有限责任公司北文雅·金印花苑项目监理部 10 月 1 日金印花苑桩基工程监理实施细则 一 、 编制依据: 1、 国家和地方政府有关工程建设法律、 法规及规定2、 监理合同 3、 施工合同 下载后可任意编辑4、 桩基设计文件5、 《岩土工程勘察报告》6、 经审批的《施工组织设计》7、 《地基与基础工程施工质量验收法律规范》GB50202- 8、 《建筑桩基技术法律规范》 JGJ94-949、 《建筑工程施工质量验收统一标准》GB50300- 二、 工程特点及目标值北文雅·金印花苑工程位于郑州市金水区柳西路与宏达路交叉口西南角, 共包括5#、 10/11#、 14#楼三幢楼。本工程采纳 CFG 桩施工, 桩形式为 CFG 桩径 D=400 mm, 单桩承载力特征值 Ra=520KN。5#楼处理后 CFG 桩为 356 根, 要求复合地基承载力特征值不小于 350KPa, 桩尖入该层深度不小于 1m, 有效桩长不小于 15.5m。10/11#楼处理后CFG 桩为 497 根, 1 区复合地基承载力特征值不小 260KPa, 2 区复合地基承载力特征值不小 290KPa, 3 区复合地基承载力特征值不小 350KPa。桩以第 9 层粗砂层为持力层, 桩尖入该层深度不小于 1m, 有效桩长不小于 14m。14#楼处理后 CFG 桩为 491 根, 复合地基承载力特征值不小于 210KPa, 桩以第 8 层粉砂为持力层, 有效桩长不小于 13.0m。均采纳 C20 混凝土浇筑, 质量标准为合格。本工程由河南恒源建筑安装工程有限公司进场施工, 工期 24 天。三、 施工前准备阶段监理 1、 概述 CFG 桩是水泥粉煤灰碎石桩的简称,是由碎石、 砂或石屑、 粉煤灰、 掺适量水泥加水拌合, 本工程采纳 L800B 步履式长螺旋钻孔机,配合混凝土输送泵制成。２、 原材料的要求 (1)水泥: 一般采纳普通硅酸盐水泥, 品种等级不低于Ｐ.O 32.5。 (2)粉煤灰:具有细骨料及低标号水泥作用。 (3)碎石:采纳未风化轧制的碎石,粒径宜为 30mm～50mm 的粗骨料。(4)砂或石屑: 采纳细度模数大于 3 的级配良好、 质地坚硬、 颗粒干净的中、 粗砂。下载后可任意编辑 (5)水:一般可饮用水可使用。3、 机械设备的要求 本工程采纳 KL800B 步履式长螺旋钻孔机,内管平底活页桩尖。桩管直径要符合桩径要求, 钻杆表面应用明显的进尺标记( 以米记) , 配合 HBT-60 混凝土输送泵输送商品混凝土。４、 人员要求CFG 桩施工主要人员,...
