梁板技术交底样本

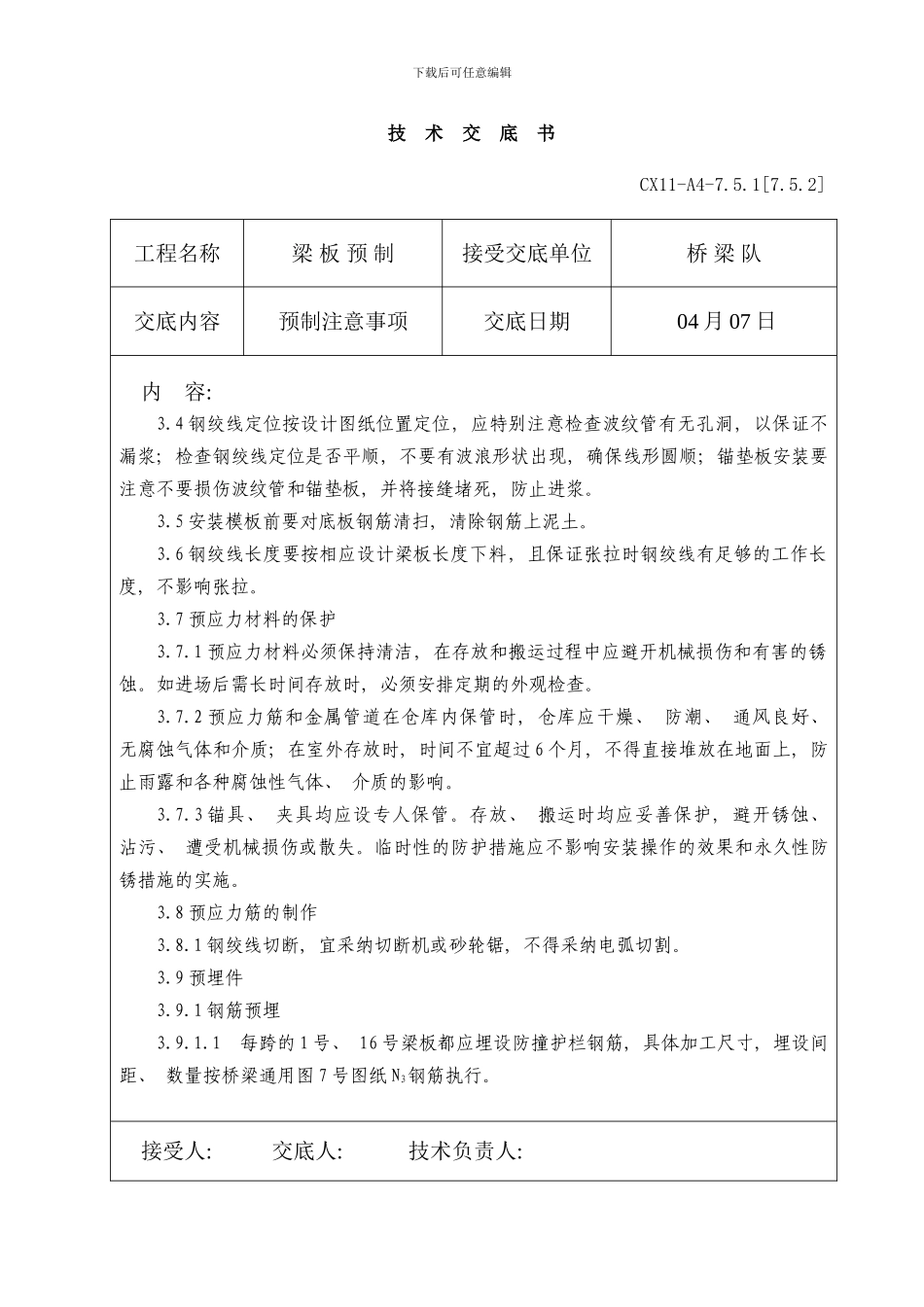

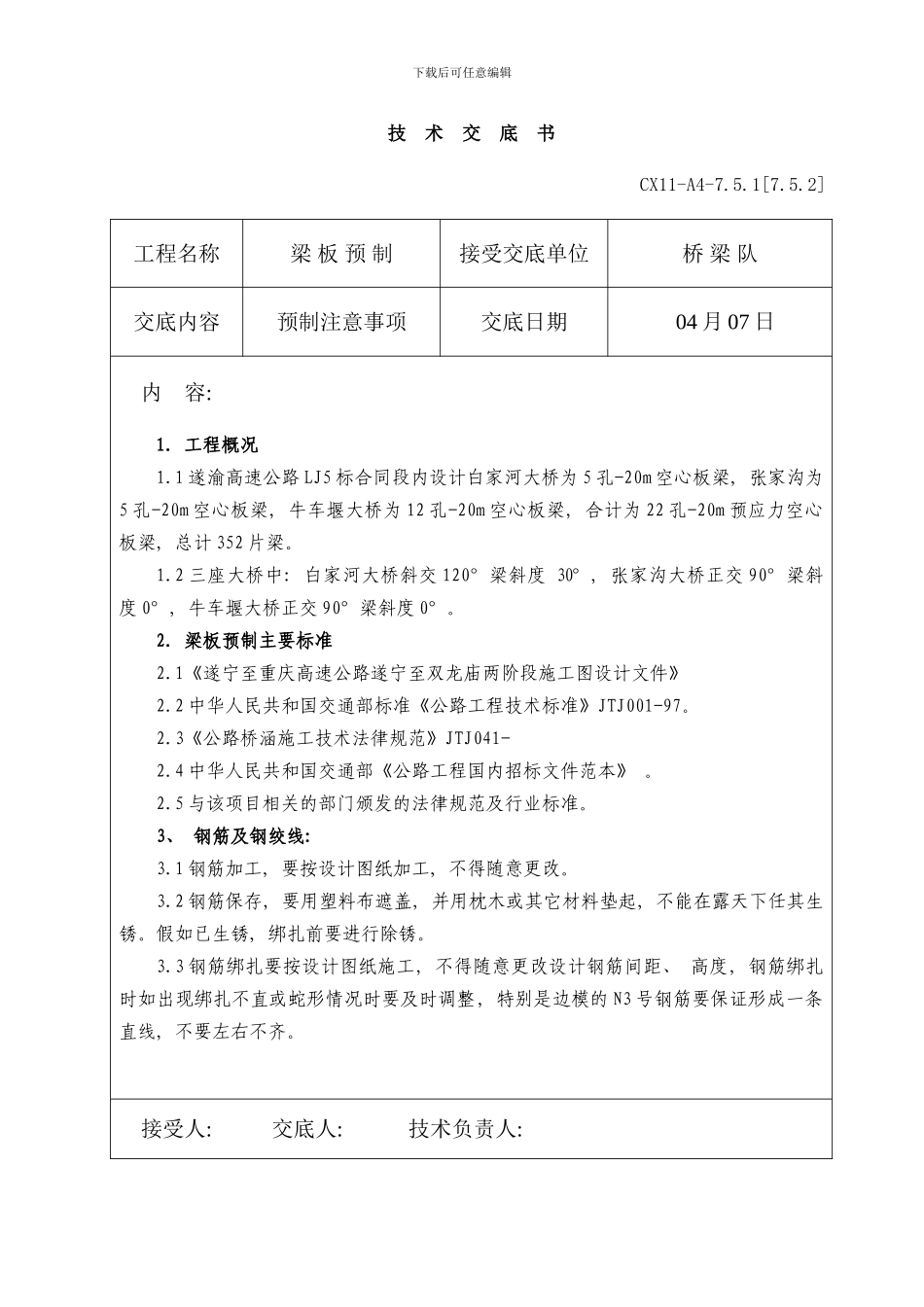

下载后可任意编辑 技 术 交 底 书工程名称梁 板 预 制接受交底单位桥 梁 队交底内容预制注意事项交底日期 04 月 07 日内 容: 1．工程概况1.1 遂渝高速公路 LJ5 标合同段内设计白家河大桥为 5 孔-20m 空心板梁, 张家沟为5 孔-20m 空心板梁, 牛车堰大桥为 12 孔-20m 空心板梁, 合计为 22 孔-20m 预应力空心板梁, 总计 352 片梁。 1.2 三座大桥中: 白家河大桥斜交 120°梁斜度 30°, 张家沟大桥正交 90°梁斜度 0°, 牛车堰大桥正交 90°梁斜度 0°。2．梁板预制主要标准2.1《遂宁至重庆高速公路遂宁至双龙庙两阶段施工图设计文件》2.2 中华人民共和国交通部标准《公路工程技术标准》JTJ001-97。2.3《公路桥涵施工技术法律规范》JTJ041- 2.4 中华人民共和国交通部《公路工程国内招标文件范本》 。2.5 与该项目相关的部门颁发的法律规范及行业标准。3、 钢筋及钢绞线: 3.1 钢筋加工, 要按设计图纸加工, 不得随意更改。3.2 钢筋保存, 要用塑料布遮盖, 并用枕木或其它材料垫起, 不能在露天下任其生锈。假如已生锈, 绑扎前要进行除锈。3.3 钢筋绑扎要按设计图纸施工, 不得随意更改设计钢筋间距、 高度, 钢筋绑扎时如出现绑扎不直或蛇形情况时要及时调整, 特别是边模的 N3 号钢筋要保证形成一条直线, 不要左右不齐。接受人: 交底人: 技术负责人: CX11-A4-7.5.1[7.5.2]( 026) 下载后可任意编辑 技 术 交 底 书工程名称梁 板 预 制接受交底单位桥 梁 队交底内容预制注意事项交底日期 04 月 07 日内 容: 3.4 钢绞线定位按设计图纸位置定位, 应特别注意检查波纹管有无孔洞, 以保证不漏浆; 检查钢绞线定位是否平顺, 不要有波浪形状出现, 确保线形圆顺; 锚垫板安装要注意不要损伤波纹管和锚垫板, 并将接缝堵死, 防止进浆。3.5 安装模板前要对底板钢筋清扫, 清除钢筋上泥土。3.6 钢绞线长度要按相应设计梁板长度下料, 且保证张拉时钢绞线有足够的工作长度, 不影响张拉。3.7 预应力材料的保护3.7.1 预应力材料必须保持清洁, 在存放和搬运过程中应避开机械损伤和有害的锈蚀。如进场后需长时间存放时, 必须安排定期的外观检查。3.7.2 预应力筋和金属管道在仓库内保管时, 仓库应干燥、 防潮、 通风良好、 无腐蚀气体和介质; 在室外存放时, 时间不宜超过 6 个月, 不得直接堆放在地面上, 防止雨露和各种腐蚀性气体、 介质的影响。3.7.3 锚...
