梁板楼梯钢筋技术交底样本

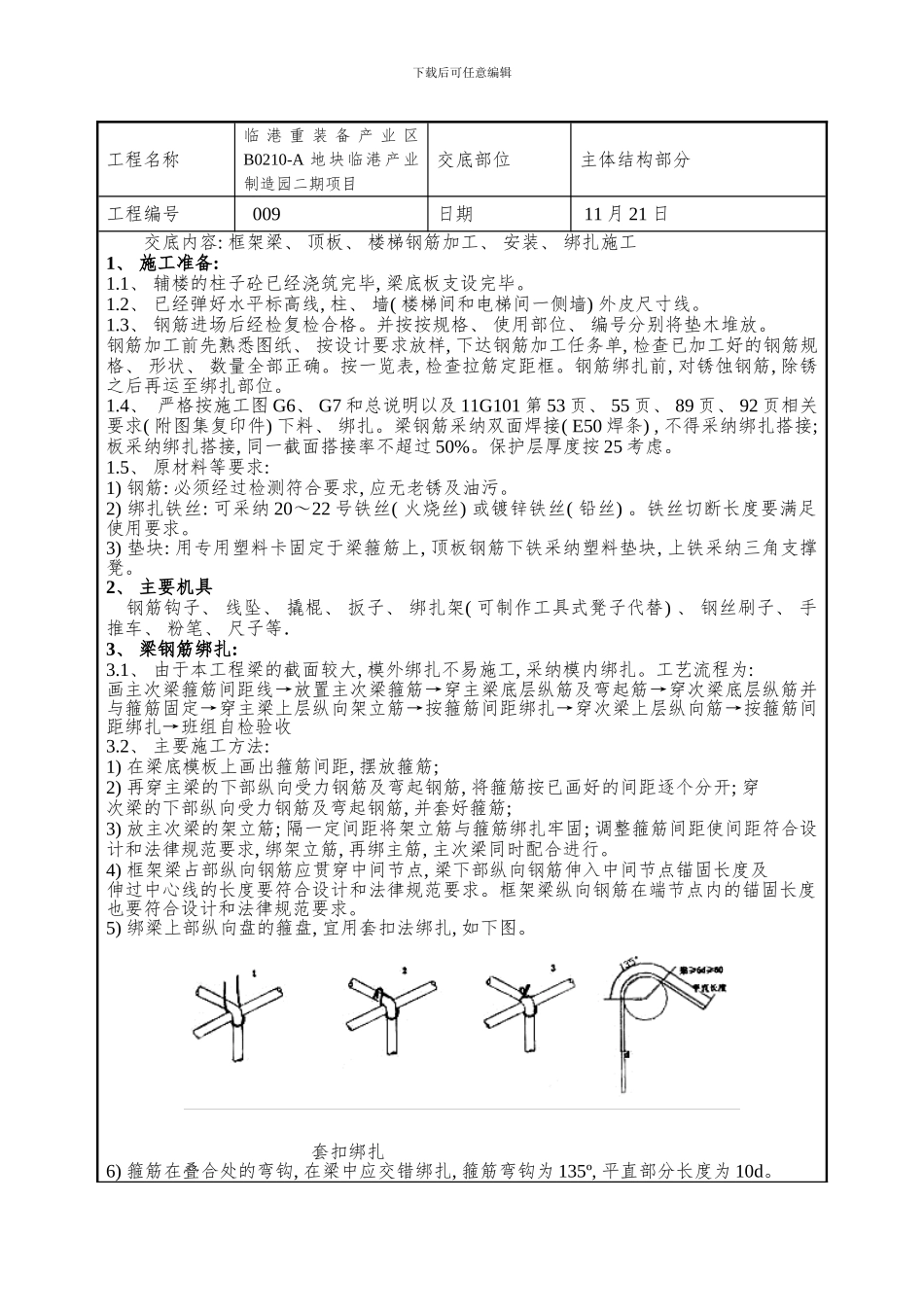

下载后可任意编辑工程名称临 港 重 装 备 产 业 区B0210-A 地块临港产业制造园二期项目交底部位主体结构部分 工程编号 009日期 11 月 21 日 交底内容: 框架梁、 顶板、 楼梯钢筋加工、 安装、 绑扎施工1、 施工准备: 1.1、 辅楼的柱子砼已经浇筑完毕, 梁底板支设完毕。1.2、 已经弹好水平标高线, 柱、 墙( 楼梯间和电梯间一侧墙) 外皮尺寸线。1.3、 钢筋进场后经检复检合格。并按按规格、 使用部位、 编号分别将垫木堆放。钢筋加工前先熟悉图纸、 按设计要求放样, 下达钢筋加工任务单, 检查已加工好的钢筋规格、 形状、 数量全部正确。按一览表, 检查拉筋定距框。钢筋绑扎前, 对锈蚀钢筋, 除锈之后再运至绑扎部位。1.4、 严格按施工图 G6、 G7 和总说明以及 11G101 第 53 页、 55 页、 89 页、 92 页相关要求( 附图集复印件) 下料、 绑扎。梁钢筋采纳双面焊接( E50 焊条) , 不得采纳绑扎搭接; 板采纳绑扎搭接, 同一截面搭接率不超过 50%。保护层厚度按 25 考虑。1.5、 原材料等要求: 1) 钢筋: 必须经过检测符合要求, 应无老锈及油污。2) 绑扎铁丝: 可采纳 20～22 号铁丝( 火烧丝) 或镀锌铁丝( 铅丝) 。铁丝切断长度要满足使用要求。3) 垫块: 用专用塑料卡固定于梁箍筋上, 顶板钢筋下铁采纳塑料垫块, 上铁采纳三角支撑凳。2、 主要机具 钢筋钩子、 线坠、 撬棍、 扳子、 绑扎架( 可制作工具式凳子代替) 、 钢丝刷子、 手推车、 粉笔、 尺子等．3、 梁钢筋绑扎: 3.1、 由于本工程梁的截面较大, 模外绑扎不易施工, 采纳模内绑扎。工艺流程为: 画主次梁箍筋间距线→放置主次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向筋→按箍筋间距绑扎→班组自检验收3.2、 主要施工方法: 1) 在梁底模板上画出箍筋间距, 摆放箍筋; 2) 再穿主梁的下部纵向受力钢筋及弯起钢筋, 将箍筋按已画好的间距逐个分开; 穿次梁的下部纵向受力钢筋及弯起钢筋, 并套好箍筋; 3) 放主次梁的架立筋; 隔一定间距将架立筋与箍筋绑扎牢固; 调整箍筋间距使间距符合设计和法律规范要求, 绑架立筋, 再绑主筋, 主次梁同时配合进行。4) 框架梁占部纵向钢筋应贯穿中间节点, 梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计和法律规范要求。框架梁纵向钢筋在端节点内的锚固...
