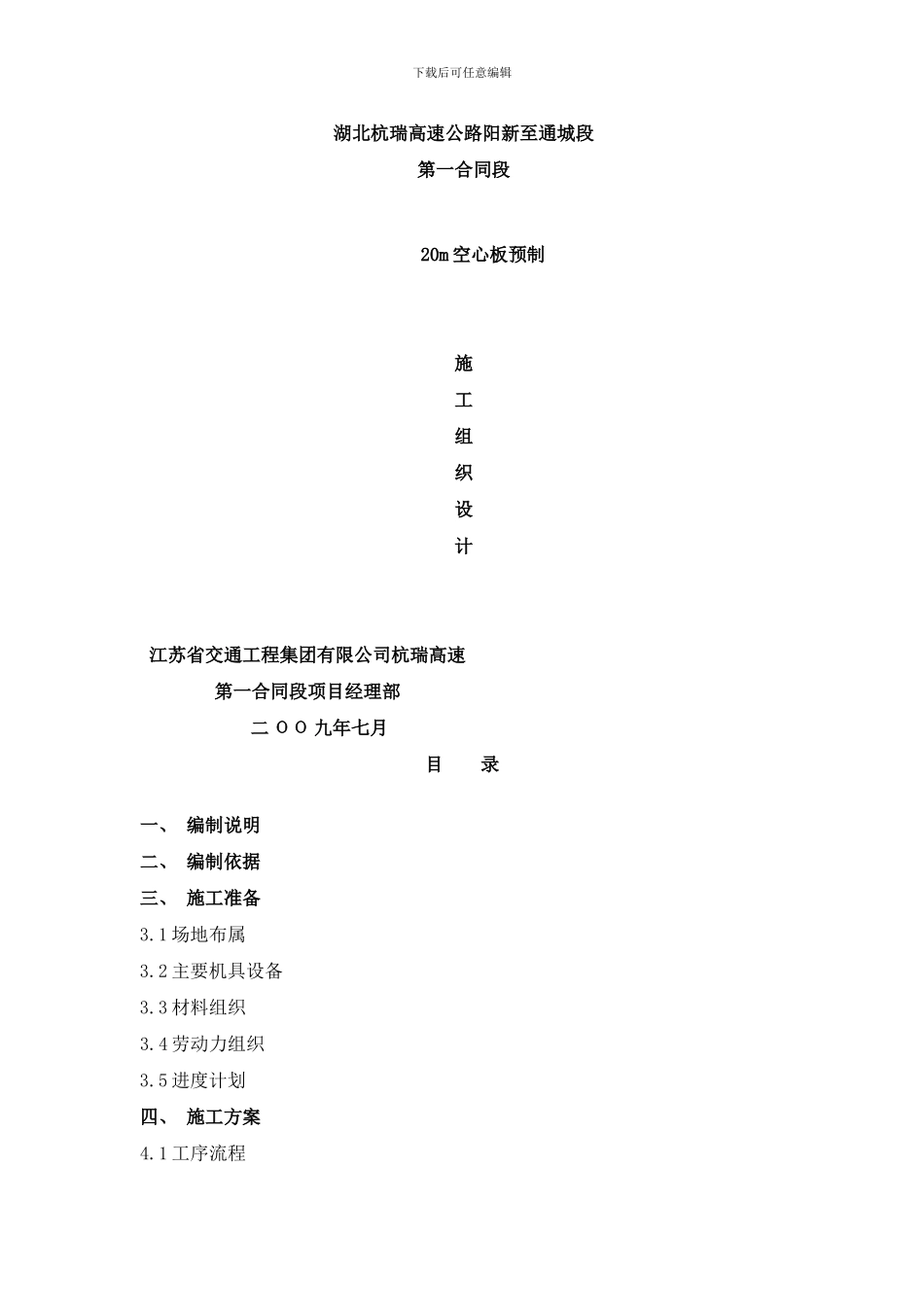

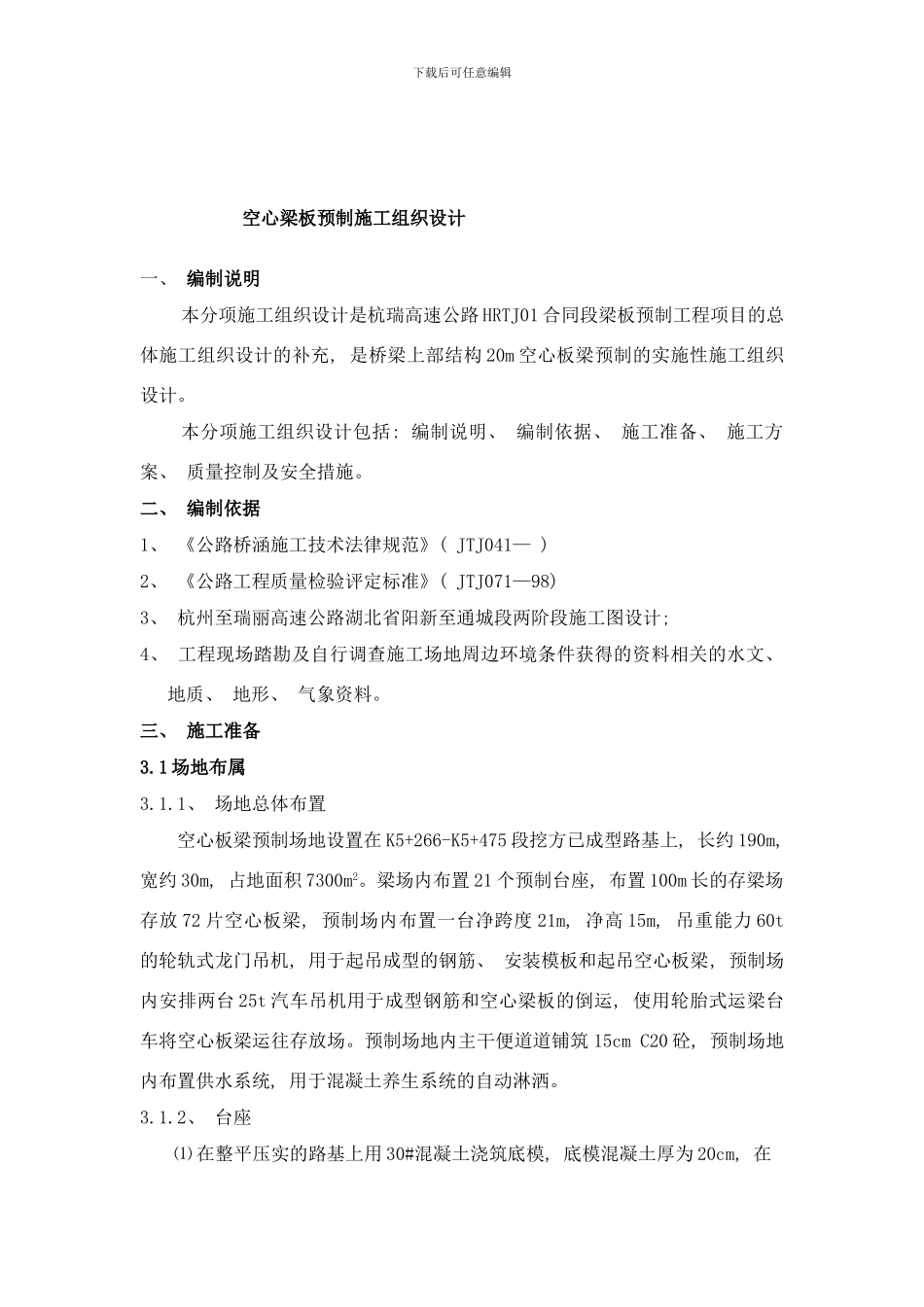

下载后可任意编辑湖北杭瑞高速公路阳新至通城段第一合同段 20m 空心板预制施工组织设计 江苏省交通工程集团有限公司杭瑞高速 第一合同段项目经理部 二 ΟΟ 九年七月目 录一、 编制说明二、 编制依据三、 施工准备3.1 场地布属3.2 主要机具设备3.3 材料组织3.4 劳动力组织3.5 进度计划四、 施工方案4.1 工序流程下载后可任意编辑4.2 空心梁制造方案及质量标准4.2.1 钢筋4.2.2 钢绞线4.2.3 模板4.2.4 砼灌注及养护4.2.4.1 砼拌和4.2.4.2 砼运输4.2.4.3 砼灌注4.2.4.4 砼养护4.2.4.5 内模拆除4.2.5 预应力施工4.2.5.1 预应力设备4.2.5.2 张拉4.2.5.3 孔道压浆4.2.5.4 梁体封端五、 成品验收六、 安全保证措施6.1 安全管理措施6.2 机械安全措施6.3 预应力施工安全措施七、 质量保证措施八、 附件附件 1: 20 米空心板梁吊装计算书附件 2: 20 米空心板梁模板强度计算书附件 3: 20 米空心板梁场布置图附件 4: 预制梁场龙门吊示意图附件 5: 20 米空心板台座结构图下载后可任意编辑 空心梁板预制施工组织设计一、 编制说明本分项施工组织设计是杭瑞高速公路 HRTJ01 合同段梁板预制工程项目的总体施工组织设计的补充, 是桥梁上部结构 20m 空心板梁预制的实施性施工组织设计。本分项施工组织设计包括: 编制说明、 编制依据、 施工准备、 施工方案、 质量控制及安全措施。二、 编制依据1、 《公路桥涵施工技术法律规范》( JTJ041— ) 2、 《公路工程质量检验评定标准》( JTJ071—98) 3、 杭州至瑞丽高速公路湖北省阳新至通城段两阶段施工图设计; 4、 工程现场踏勘及自行调查施工场地周边环境条件获得的资料相关的水文、 地质、 地形、 气象资料。三、 施工准备3.1 场地布属3.1.1、 场地总体布置空心板梁预制场地设置在 K5+266-K5+475 段挖方已成型路基上, 长约 190m, 宽约 30m, 占地面积 7300m2。梁场内布置 21 个预制台座, 布置 100m 长的存梁场存放 72 片空心板梁, 预制场内布置一台净跨度 21m, 净高 15m, 吊重能力 60t的轮轨式龙门吊机, 用于起吊成型的钢筋、 安装模板和起吊空心板梁, 预制场内安排两台 25t 汽车吊机用于成型钢筋和空心梁板的倒运, 使用轮胎式运梁台车将空心板梁运往存放场。预制场地内主干便道道铺筑 15cm C20 砼, 预制场地内布置供水系统, 用于混凝土养生系统的自动淋洒。3.1.2、 台座⑴ 在整平压实的路基上用 ...
