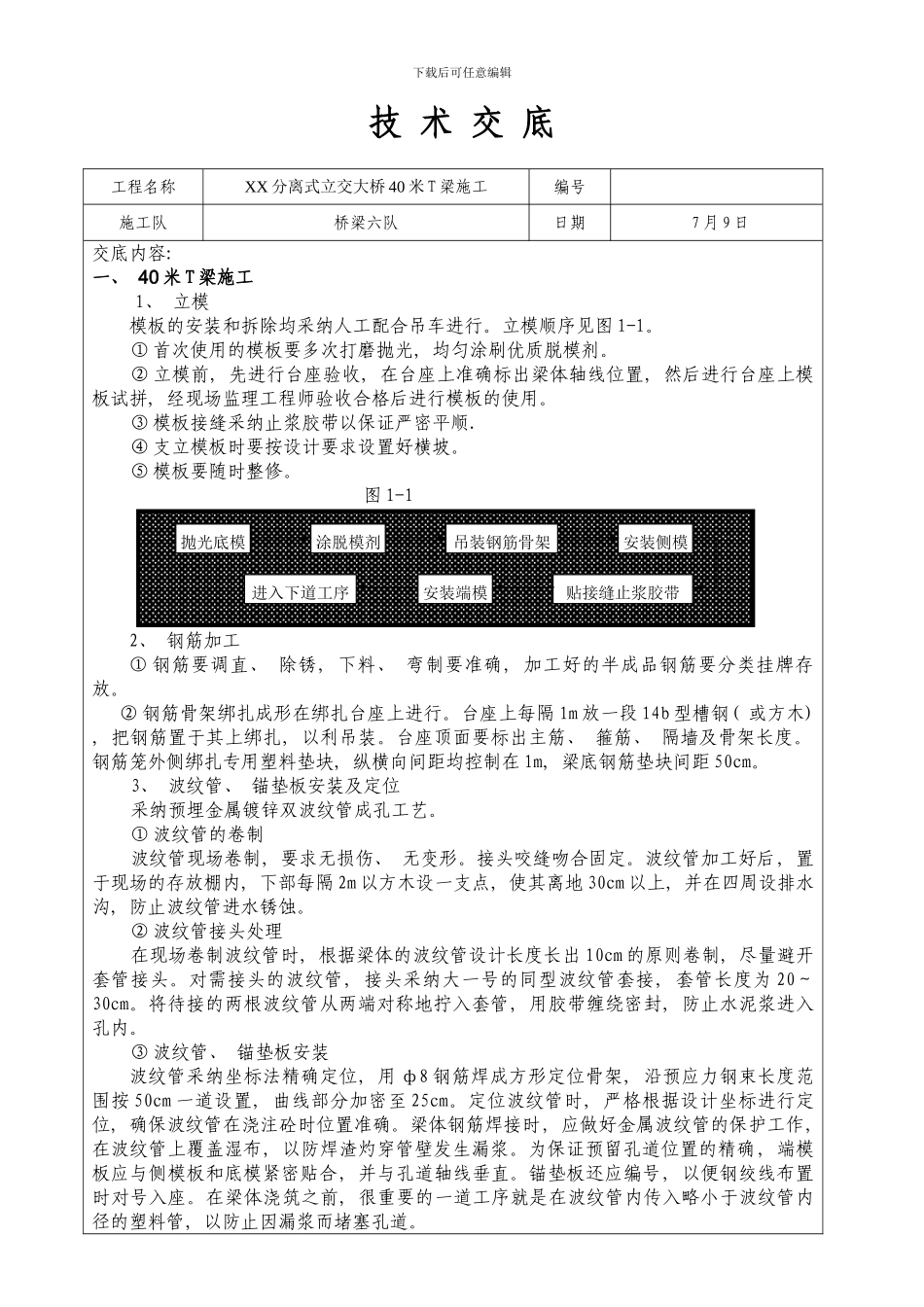

下载后可任意编辑技 术 交 底 工程名称XX 分离式立交大桥 40 米 T 梁施工编号施工队桥梁六队日期 7 月 9 日交底内容: 一、 40 米 T 梁施工1、 立模模板的安装和拆除均采纳人工配合吊车进行。立模顺序见图 1-1。① 首次使用的模板要多次打磨抛光, 均匀涂刷优质脱模剂。② 立模前, 先进行台座验收, 在台座上准确标出梁体轴线位置, 然后进行台座上模板试拼, 经现场监理工程师验收合格后进行模板的使用。③ 模板接缝采纳止浆胶带以保证严密平顺.④ 支立模板时要按设计要求设置好横坡。⑤ 模板要随时整修。 图 1-12、 钢筋加工① 钢筋要调直、 除锈, 下料、 弯制要准确, 加工好的半成品钢筋要分类挂牌存放。② 钢筋骨架绑扎成形在绑扎台座上进行。台座上每隔 1m 放一段 14b 型槽钢( 或方木) , 把钢筋置于其上绑扎, 以利吊装。台座顶面要标出主筋、 箍筋、 隔墙及骨架长度。钢筋笼外侧绑扎专用塑料垫块, 纵横向间距均控制在 1m, 梁底钢筋垫块间距 50cm。3、 波纹管、 锚垫板安装及定位采纳预埋金属镀锌双波纹管成孔工艺。① 波纹管的卷制波纹管现场卷制, 要求无损伤、 无变形。接头咬缝吻合固定。波纹管加工好后, 置于现场的存放棚内, 下部每隔 2m 以方木设一支点, 使其离地 30cm 以上, 并在四周设排水沟, 防止波纹管进水锈蚀。② 波纹管接头处理在现场卷制波纹管时, 根据梁体的波纹管设计长度长出 10cm 的原则卷制, 尽量避开套管接头。对需接头的波纹管, 接头采纳大一号的同型波纹管套接, 套管长度为 20～30cm。将待接的两根波纹管从两端对称地拧入套管, 用胶带缠绕密封, 防止水泥浆进入孔内。③ 波纹管、 锚垫板安装波纹管采纳坐标法精确定位, 用 ф8 钢筋焊成方形定位骨架, 沿预应力钢束长度范围按 50cm 一道设置, 曲线部分加密至 25cm。定位波纹管时, 严格根据设计坐标进行定位, 确保波纹管在浇注砼时位置准确。梁体钢筋焊接时, 应做好金属波纹管的保护工作, 在波纹管上覆盖湿布, 以防焊渣灼穿管壁发生漏浆。为保证预留孔道位置的精确, 端模板应与侧模板和底模紧密贴合, 并与孔道轴线垂直。锚垫板还应编号, 以便钢绞线布置时对号入座。在梁体浇筑之前, 很重要的一道工序就是在波纹管内传入略小于波纹管内径的塑料管, 以防止因漏浆而堵塞孔道。涂脱模剂吊装钢筋骨架安装侧模贴接缝止浆胶带安装端模进入下道工序抛光底模下载后可任意编辑4、 梁体...
