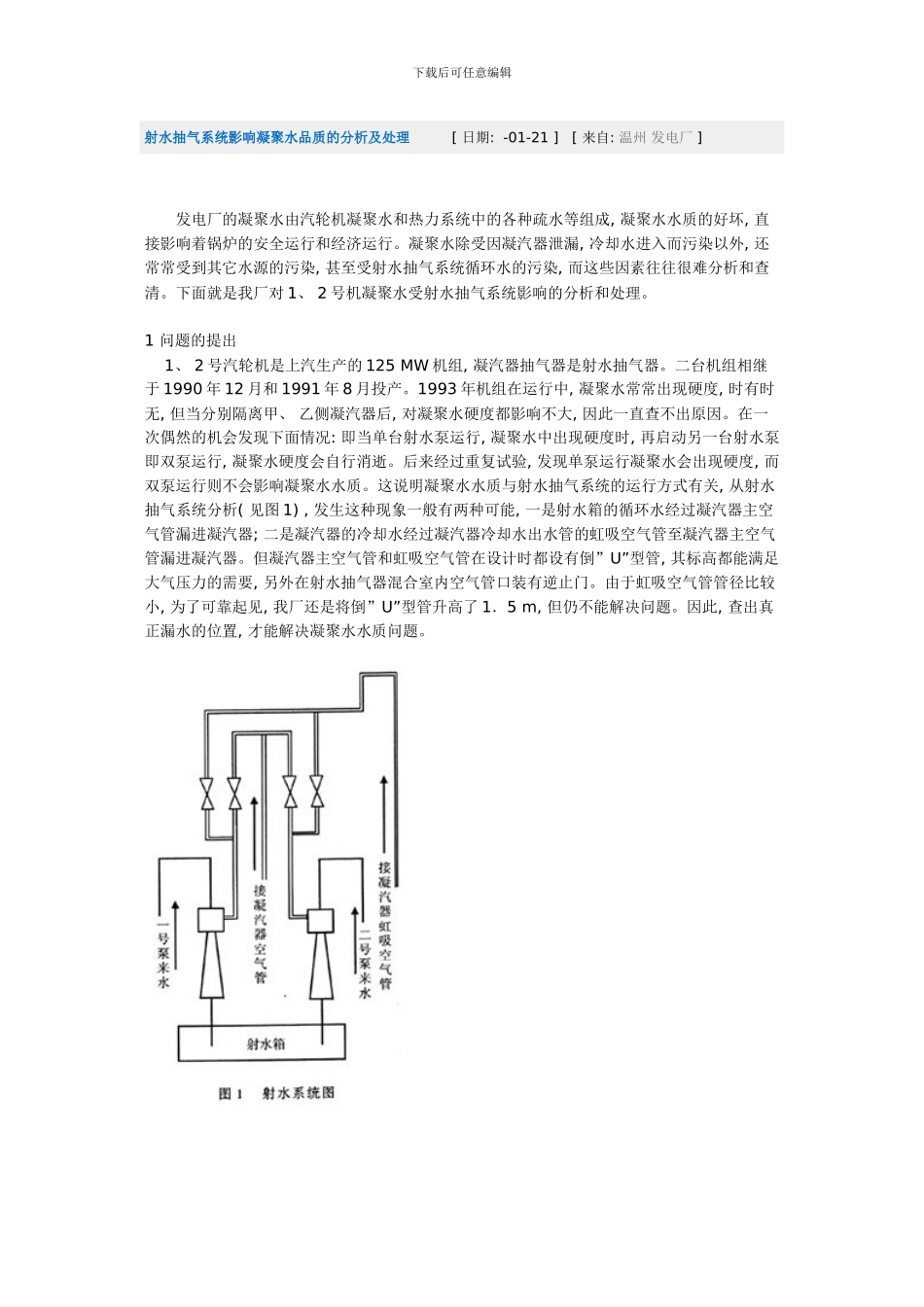

下载后可任意编辑射水抽气系统影响凝聚水品质的分析及处理 [ 日期: -01-21 ] [ 来自: 温州 发电厂 ] 发电厂的凝聚水由汽轮机凝聚水和热力系统中的各种疏水等组成, 凝聚水水质的好坏, 直接影响着锅炉的安全运行和经济运行。凝聚水除受因凝汽器泄漏, 冷却水进入而污染以外, 还常常受到其它水源的污染, 甚至受射水抽气系统循环水的污染, 而这些因素往往很难分析和查清。下面就是我厂对 1、 2 号机凝聚水受射水抽气系统影响的分析和处理。1 问题的提出 1、 2 号汽轮机是上汽生产的 125 MW 机组, 凝汽器抽气器是射水抽气器。二台机组相继于 1990 年 12 月和 1991 年 8 月投产。1993 年机组在运行中, 凝聚水常常出现硬度, 时有时无, 但当分别隔离甲、 乙侧凝汽器后, 对凝聚水硬度都影响不大, 因此一直查不出原因。在一次偶然的机会发现下面情况: 即当单台射水泵运行, 凝聚水中出现硬度时, 再启动另一台射水泵即双泵运行, 凝聚水硬度会自行消逝。后来经过重复试验, 发现单泵运行凝聚水会出现硬度, 而双泵运行则不会影响凝聚水水质。这说明凝聚水水质与射水抽气系统的运行方式有关, 从射水抽气系统分析( 见图 1) , 发生这种现象一般有两种可能, 一是射水箱的循环水经过凝汽器主空气管漏进凝汽器; 二是凝汽器的冷却水经过凝汽器冷却水出水管的虹吸空气管至凝汽器主空气管漏进凝汽器。但凝汽器主空气管和虹吸空气管在设计时都设有倒”U”型管, 其标高都能满足大气压力的需要, 另外在射水抽气器混合室内空气管口装有逆止门。由于虹吸空气管管径比较小, 为了可靠起见, 我厂还是将倒”U”型管升高了 1．5 m, 但仍不能解决问题。因此, 查出真正漏水的位置, 才能解决凝聚水水质问题。下载后可任意编辑2 检漏方案的设计与试验结果 假如能找出漏入凝汽器的水是什么水, 就能找到防止该水漏入凝汽器的办法。由于凝聚水原来是十分洁净的, 几乎是纯水, 因此如能找到一种唯一灵敏、 检测方便、 无害、 廉价的示踪剂, 加在被怀疑的水源中, 在试验过程中, 一旦漏入凝汽器, 很快就会被发现。经初步分析, 射水抽气系统的循环水漏入的可能性最大, 因此把射水箱中的循环水做为试验对象。 ( 1) 示踪剂的确定。锅炉给水中常常要测定的”Cu2＋”, 由于我厂凝汽器为全钛系统, 因此在凝聚水系统中 Cu2＋含量几乎为零, 且其测量灵敏度为 1 ug／L, 短时微量加入对锅炉是安全的。因此我们选用...
