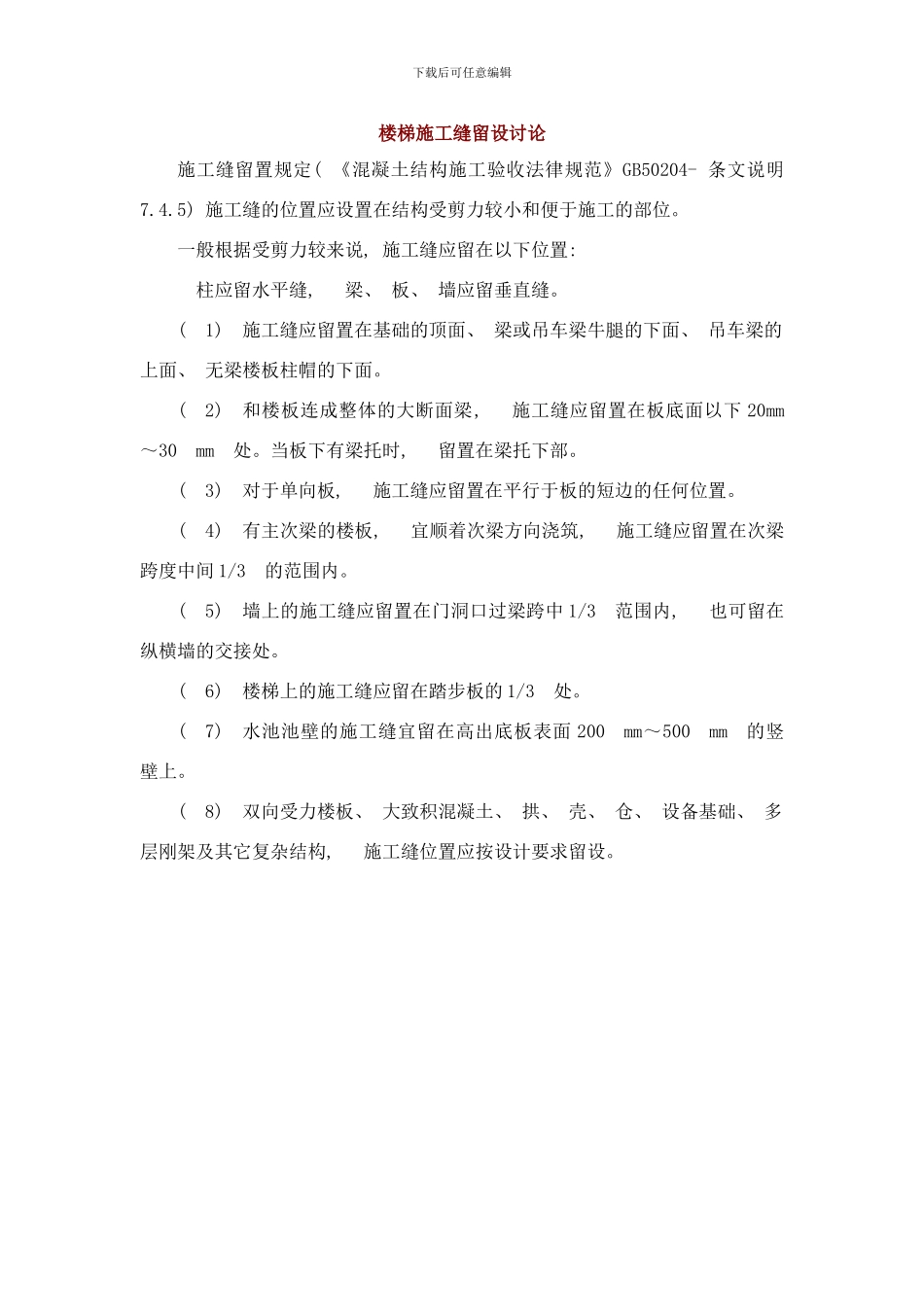

下载后可任意编辑楼梯施工缝留设讨论施工缝留置规定( 《混凝土结构施工验收法律规范》GB50204- 条文说明7.4.5) 施工缝的位置应设置在结构受剪力较小和便于施工的部位。 一般根据受剪力较来说, 施工缝应留在以下位置: 柱应留水平缝, 梁、 板、 墙应留垂直缝。 ( 1) 施工缝应留置在基础的顶面、 梁或吊车梁牛腿的下面、 吊车梁的上面、 无梁楼板柱帽的下面。 ( 2) 和楼板连成整体的大断面梁, 施工缝应留置在板底面以下 20mm～30 mm 处。当板下有梁托时, 留置在梁托下部。 ( 3) 对于单向板, 施工缝应留置在平行于板的短边的任何位置。 ( 4) 有主次梁的楼板, 宜顺着次梁方向浇筑, 施工缝应留置在次梁跨度中间 1/3 的范围内。 ( 5) 墙上的施工缝应留置在门洞口过梁跨中 1/3 范围内, 也可留在纵横墙的交接处。 ( 6) 楼梯上的施工缝应留在踏步板的 1/3 处。 ( 7) 水池池壁的施工缝宜留在高出底板表面 200 mm～500 mm 的竖壁上。 ( 8) 双向受力楼板、 大致积混凝土、 拱、 壳、 仓、 设备基础、 多层刚架及其它复杂结构, 施工缝位置应按设计要求留设。下载后可任意编辑板式楼梯和梁式楼梯施工缝位置留置一样。附楼梯施工缝留置图: 最好施工缝垂直于梯板, 位置应为 1/3 为宜, 一般就是常说的两步半。板长的 1/3 且大于 3 步, 不过留成竖直的不利于衔接! 至少应留三步,并超过负弯筋;施工缝应垂直底板,最好设在踏步阴角处,以方便下次踏步模板安装及混凝下载后可任意编辑土施工。至少应留三步,并超过负弯筋;施工缝应垂直底板,最好设在踏步阴角处,以方便下次踏步模板安装及混凝土施工。在跨度的中间 1/3 范围, 一般在三步踏步位置, 留设垂直于楼梯底板的直槎。根据楼层的高度一般在 3.0 到 4.5 之间,在这个高度设楼梯一般为双跑梯和三跑梯,楼梯的踢面高度随着建筑类型的不同,踢面的高度也不同,一般的使用范围是 120--175mm 之间,这样每一梯段大约在九步左右,因此施工缝一般在三步的位置,也在跨中的三分之一处,但必须留置垂直与楼梯板的直茬施工缝,而且最好留置在踏步的阴角出处,满足与受力,在浇筑砼的时候也便于清理,便于施工,层高 4.5 米时,一般设为三步跑.实际上楼梯留缝有多种, 我见过的有三种, 以上的是一种, 另一种是留在梯梁上, 还有就是留在了平台上, 就是跟梯井中心线重合。三种留法都有做过, 也都很好, 这么多年也没有出现问题。比如第二种是法律规范所...
