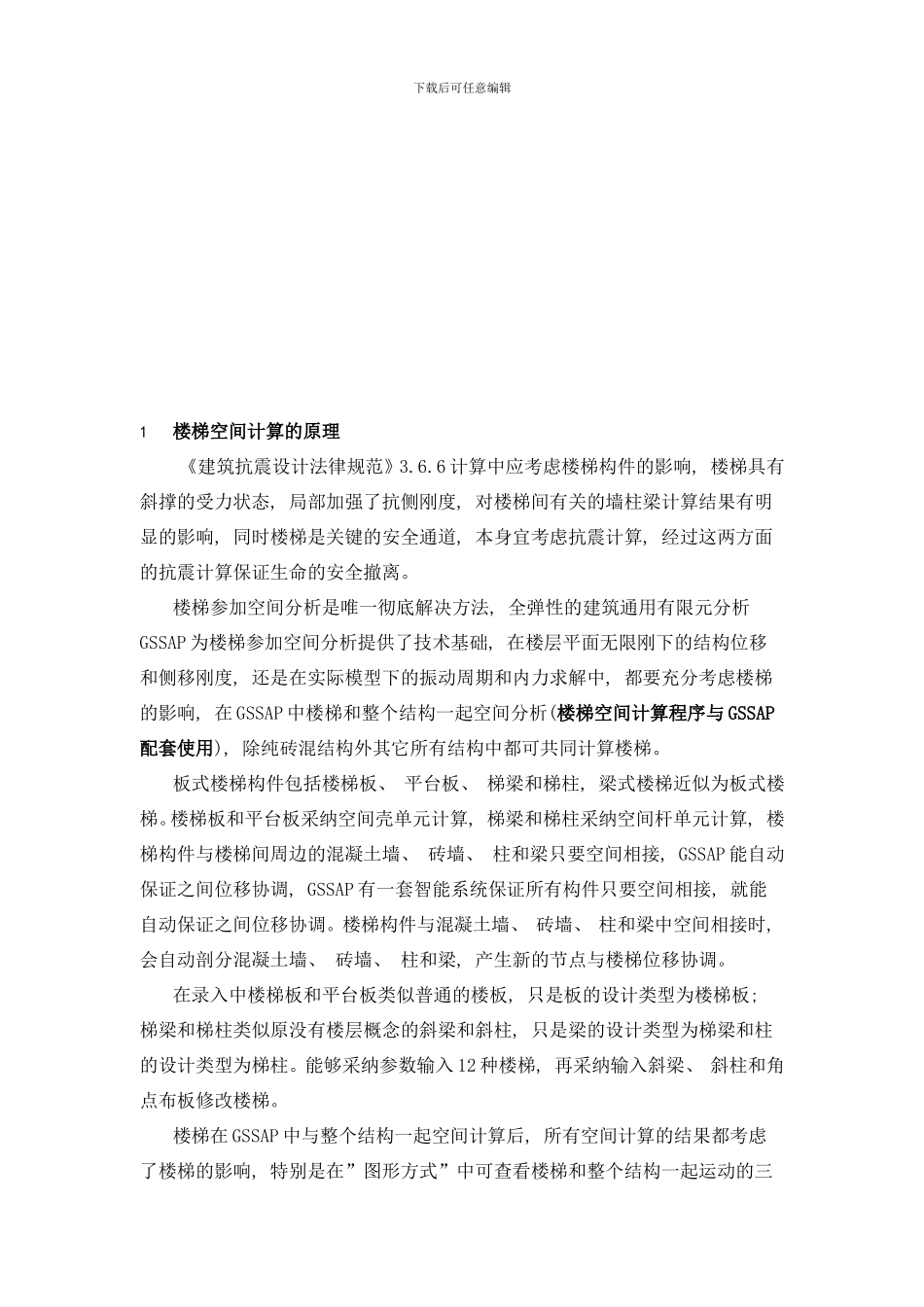

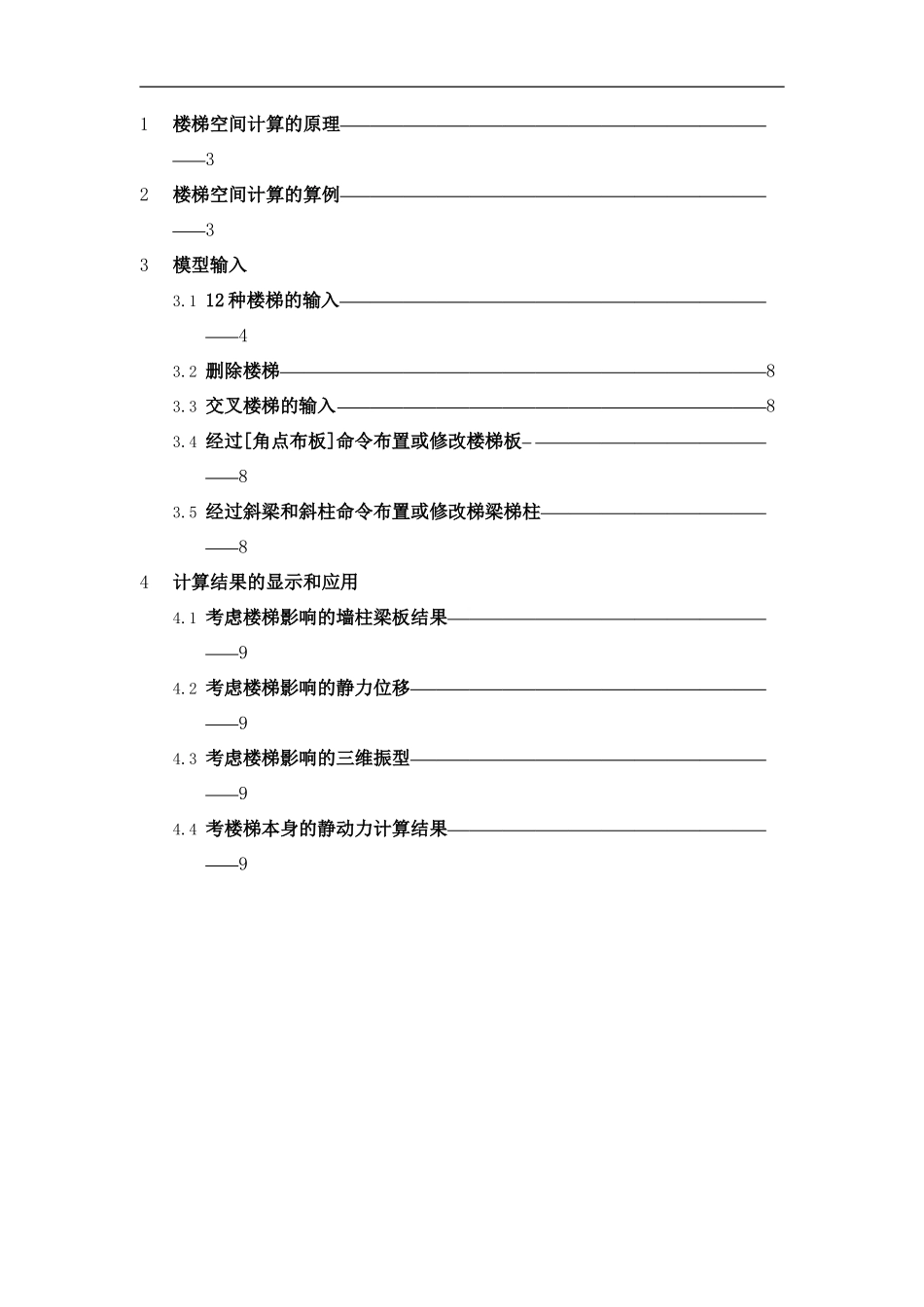

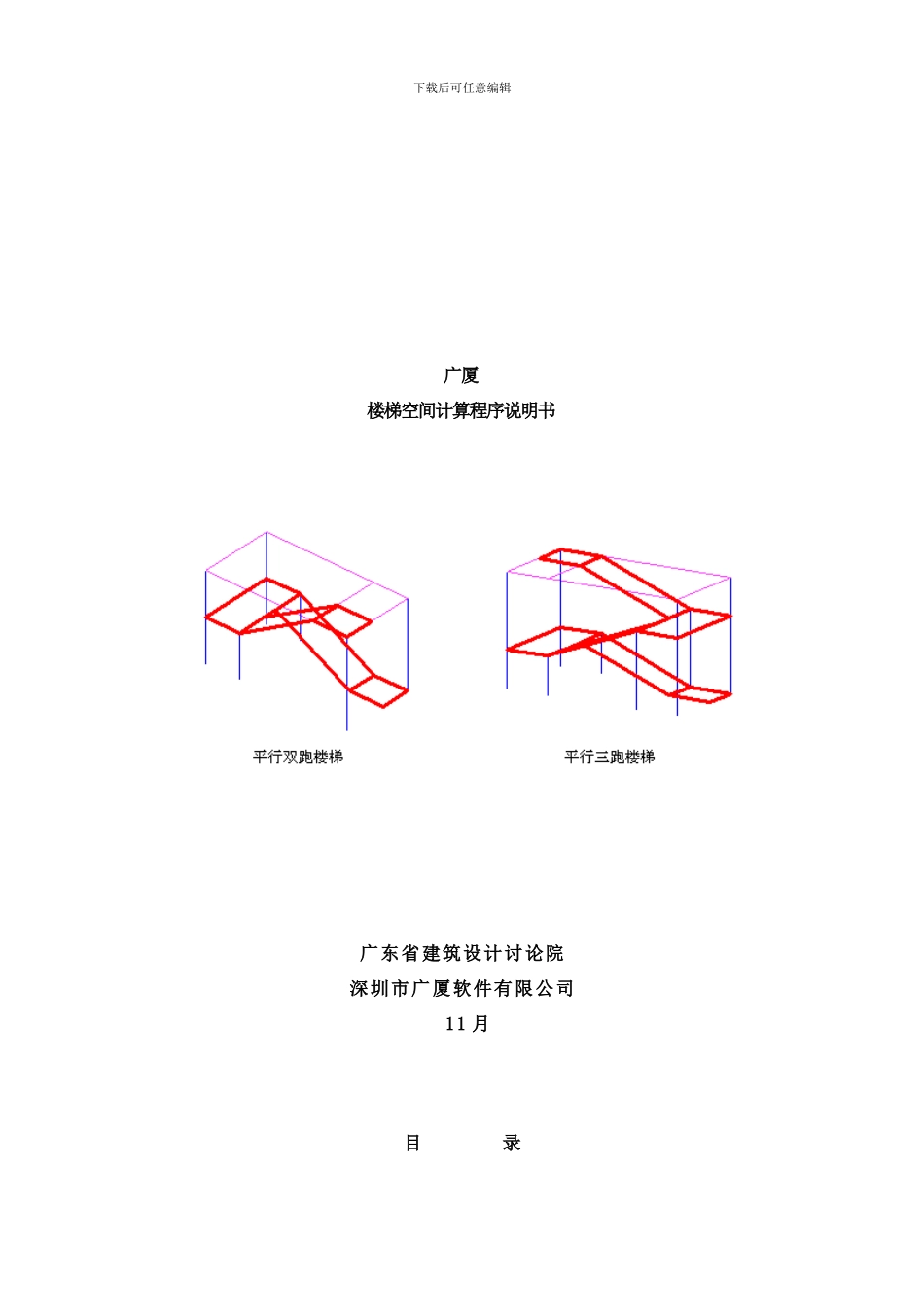

下载后可任意编辑广厦楼梯空间计算程序说明书广东省建筑设计讨论院深圳市广厦软件有限公司 11 月目录1楼梯空间计算的原理 32楼梯空间计算的算例 33模型输入3.1 12 种楼梯的输入 43.2 删除楼梯 83.3 交叉楼梯的输入 83.4 经过[角点布板]命令布置或修改楼梯板 83.5 经过斜梁和斜柱命令布置或修改梯梁梯柱 84计算结果的显示和应用4.1 考虑楼梯影响的墙柱梁板结果 94.2 考虑楼梯影响的静力位移 94.3 考虑楼梯影响的三维振型 94.4 考楼梯本身的静动力计算结果 9下载后可任意编辑1楼梯空间计算的原理 《建筑抗震设计法律规范》3.6.6 计算中应考虑楼梯构件的影响, 楼梯具有斜撑的受力状态, 局部加强了抗侧刚度, 对楼梯间有关的墙柱梁计算结果有明显的影响, 同时楼梯是关键的安全通道, 本身宜考虑抗震计算, 经过这两方面的抗震计算保证生命的安全撤离。楼梯参加空间分析是唯一彻底解决方法, 全弹性的建筑通用有限元分析GSSAP 为楼梯参加空间分析提供了技术基础, 在楼层平面无限刚下的结构位移和侧移刚度, 还是在实际模型下的振动周期和内力求解中, 都要充分考虑楼梯的影响, 在 GSSAP 中楼梯和整个结构一起空间分析(楼梯空间计算程序与 GSSAP配套使用), 除纯砖混结构外其它所有结构中都可共同计算楼梯。板式楼梯构件包括楼梯板、 平台板、 梯梁和梯柱, 梁式楼梯近似为板式楼梯。楼梯板和平台板采纳空间壳单元计算, 梯梁和梯柱采纳空间杆单元计算, 楼梯构件与楼梯间周边的混凝土墙、 砖墙、 柱和梁只要空间相接, GSSAP 能自动保证之间位移协调, GSSAP 有一套智能系统保证所有构件只要空间相接, 就能自动保证之间位移协调。楼梯构件与混凝土墙、 砖墙、 柱和梁中空间相接时, 会自动剖分混凝土墙、 砖墙、 柱和梁, 产生新的节点与楼梯位移协调。在录入中楼梯板和平台板类似普通的楼板, 只是板的设计类型为楼梯板; 梯梁和梯柱类似原没有楼层概念的斜梁和斜柱, 只是梁的设计类型为梯梁和柱的设计类型为梯柱。能够采纳参数输入 12 种楼梯, 再采纳输入斜梁、 斜柱和角点布板修改楼梯。楼梯在 GSSAP 中与整个结构一起空间计算后, 所有空间计算的结果都考虑了楼梯的影响, 特别是在”图形方式”中可查看楼梯和整个结构一起运动的三维动态位移和振型, 在”图形方式”的板壳结果中可查看楼梯本身单工况应力和组合后内力配筋包络等计算结果, 设计人员可根据计算结果加强楼板、 梯梁和梯柱的钢...
