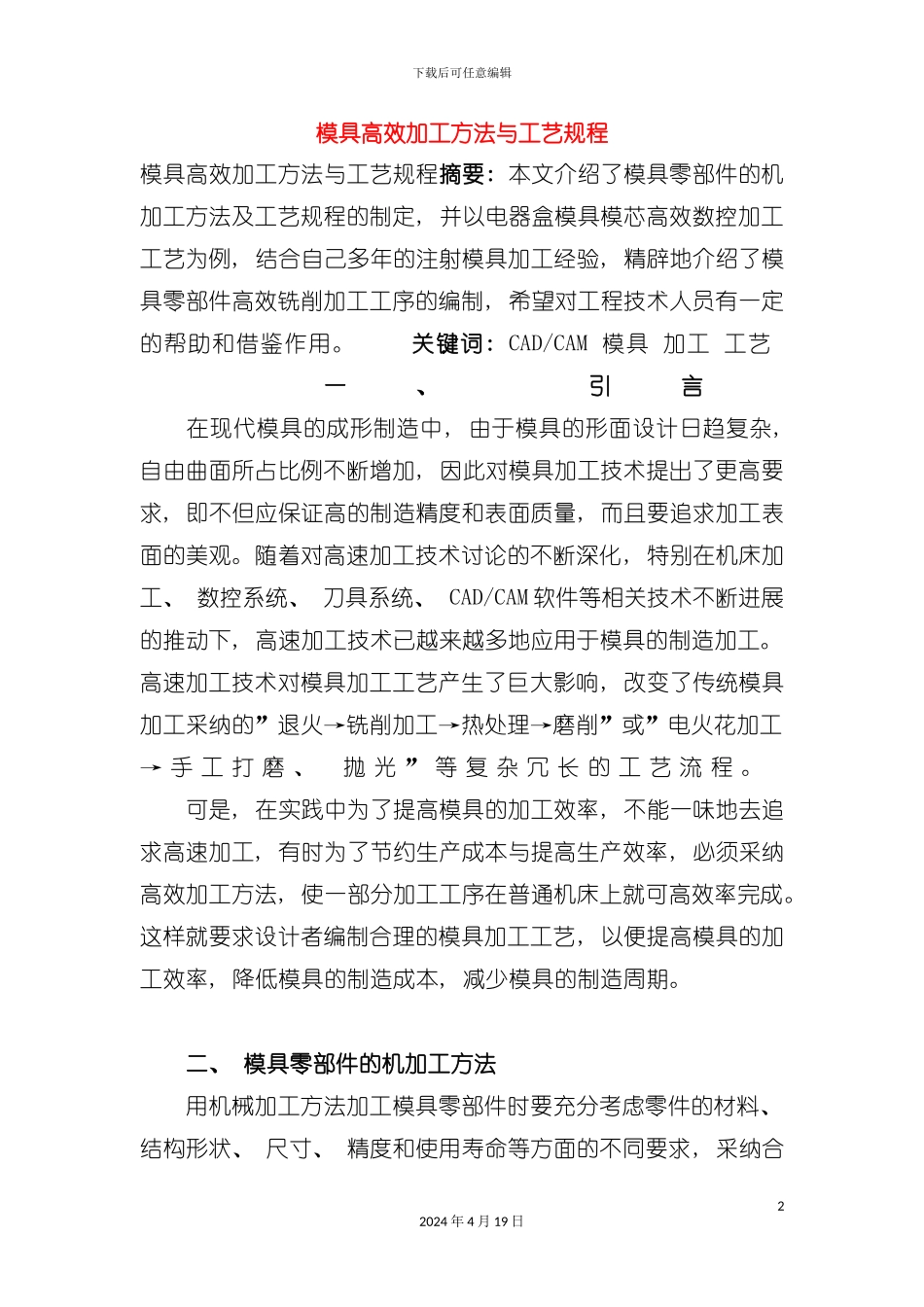

下载后可任意编辑模具高效加工方法与工艺规程模板12024 年 4 月 19 日下载后可任意编辑模具高效加工方法与工艺规程模具高效加工方法与工艺规程摘要: 本文介绍了模具零部件的机加工方法及工艺规程的制定, 并以电器盒模具模芯高效数控加工工艺为例, 结合自己多年的注射模具加工经验, 精辟地介绍了模具零部件高效铣削加工工序的编制, 希望对工程技术人员有一定的帮助和借鉴作用。 . g 关键词: CAD/CAM 模具 加工 工艺 一、 引言 在现代模具的成形制造中, 由于模具的形面设计日趋复杂, 自由曲面所占比例不断增加, 因此对模具加工技术提出了更高要求, 即不但应保证高的制造精度和表面质量, 而且要追求加工表面的美观。随着对高速加工技术讨论的不断深化, 特别在机床加工、 数控系统、 刀具系统、 CAD/CAM 软件等相关技术不断进展的推动下, 高速加工技术已越来越多地应用于模具的制造加工。高速加工技术对模具加工工艺产生了巨大影响, 改变了传统模具加工采纳的”退火→铣削加工→热处理→磨削”或”电火花加工→ 手 工 打 磨 、 抛 光 ” 等 复 杂 冗 长 的 工 艺 流 程 。 可是, 在实践中为了提高模具的加工效率, 不能一味地去追求高速加工, 有时为了节约生产成本与提高生产效率, 必须采纳高效加工方法, 使一部分加工工序在普通机床上就可高效率完成。这样就要求设计者编制合理的模具加工工艺, 以便提高模具的加工效率, 降低模具的制造成本, 减少模具的制造周期。 " a' U$ b! k- b* F2 n 二、 模具零部件的机加工方法 , p3 D* d/ @6 g# R' n! t 用机械加工方法加工模具零部件时要充分考虑零件的材料、 结构形状、 尺寸、 精度和使用寿命等方面的不同要求, 采纳合22024 年 4 月 19 日下载后可任意编辑理的加工方法和工艺路线。尽可能经过加工设备来保证模具零部件的加工质量, 减少钳工修配工作量, 提高生产效率和降低成本。 - a5 s1 u, H3 u# |3 S 常见机械加工方法在模具零部件加工中的应用如表 1 所示。 表 1 常见机加工方法可能达到的粗糙度及应用 三 、 模 具 高 效 加 工 工 艺 规 程 与 策 略 制 定 1. 工 艺 规 程 制 定 . v1 W1 l6 @7 x5 X 工艺规程必须针对加工对象, 结合本企业实际生产条件进行制定, 技术上要先进、 经济上要合理。模具零部件加工工艺规程制定的一般步骤及所包含的基本内容如...
