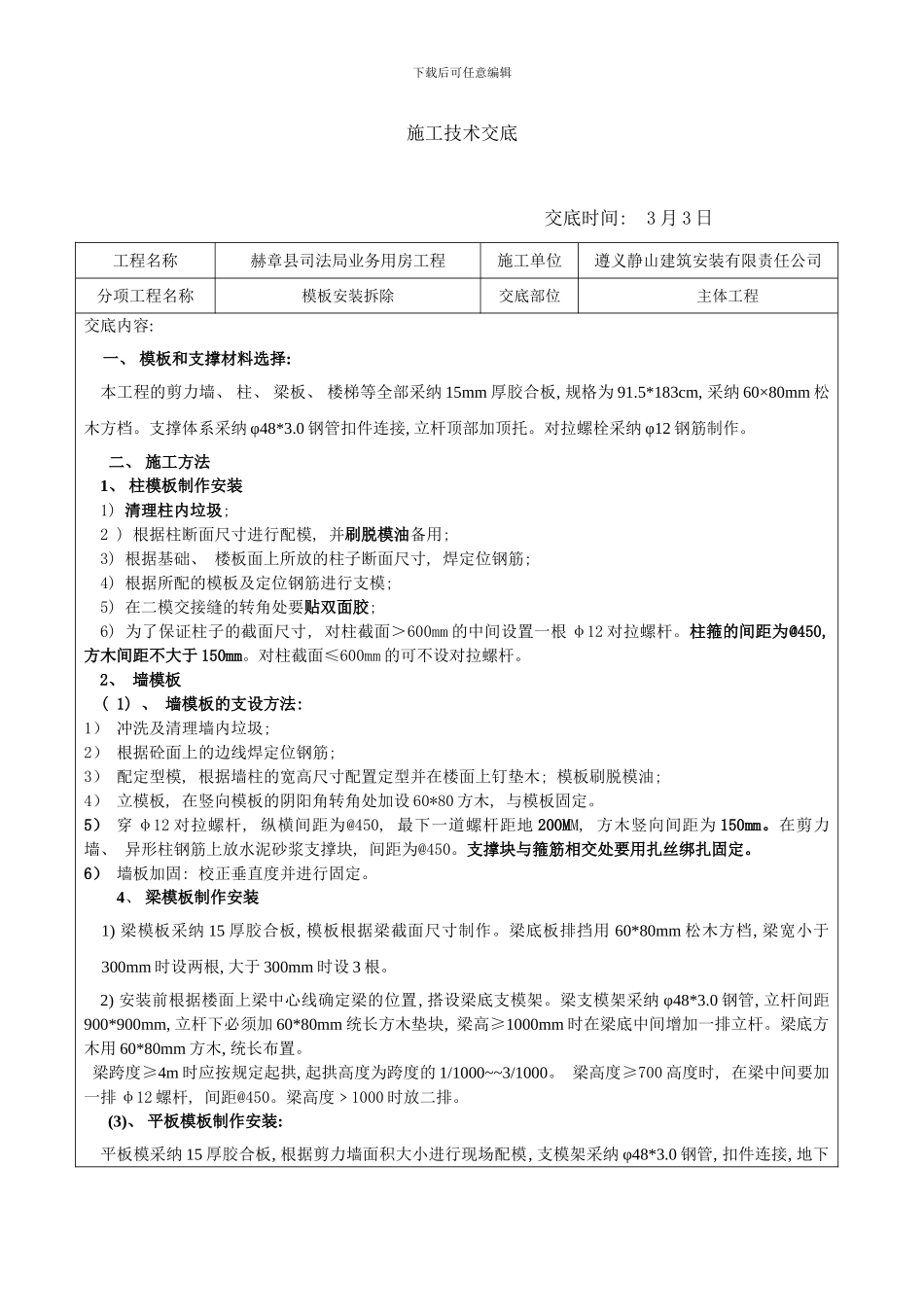

下载后可任意编辑施工技术交底交底时间: 3 月 3 日工程名称赫章县司法局业务用房工程施工单位遵义静山建筑安装有限责任公司分项工程名称模板安装拆除交底部位主体工程交底内容: 一、 模板和支撑材料选择: 本工程的剪力墙、 柱、 梁板、 楼梯等全部采纳 15mm 厚胶合板, 规格为 91.5*183cm, 采纳 60×80mm 松木方档。支撑体系采纳 φ48*3.0 钢管扣件连接, 立杆顶部加顶托。对拉螺栓采纳 φ12 钢筋制作。二、 施工方法 1、 柱模板制作安装1) 清理柱内垃圾; 2 ) 根据柱断面尺寸进行配模, 并刷脱模油备用; 3) 根据基础、 楼板面上所放的柱子断面尺寸, 焊定位钢筋; 4) 根据所配的模板及定位钢筋进行支模; 5) 在二模交接缝的转角处要贴双面胶; 6) 为了保证柱子的截面尺寸, 对柱截面＞600mm 的中间设置一根 φ12 对拉螺杆。柱箍的间距为@450, 方木间距不大于 150mm。对柱截面≤600mm 的可不设对拉螺杆。2、 墙模板( 1) 、 墙模板的支设方法: 1） 冲洗及清理墙内垃圾; 2） 根据砼面上的边线焊定位钢筋; 3） 配定型模, 根据墙柱的宽高尺寸配置定型并在楼面上钉垫木; 模板刷脱模油; 4） 立模板, 在竖向模板的阴阳角转角处加设 60*80 方木, 与模板固定。5） 穿 φ12 对拉螺杆, 纵横间距为@450, 最下一道螺杆距地 200MM, 方木竖向间距为 150mm。在剪力墙、 异形柱钢筋上放水泥砂浆支撑块, 间距为@450。支撑块与箍筋相交处要用扎丝绑扎固定。6） 墙板加固: 校正垂直度并进行固定。4、 梁模板制作安装1) 梁模板采纳 15 厚胶合板, 模板根据梁截面尺寸制作。梁底板排挡用 60*80mm 松木方档, 梁宽小于300mm 时设两根, 大于 300mm 时设 3 根。2) 安装前根据楼面上梁中心线确定梁的位置, 搭设梁底支模架。梁支模架采纳 φ48*3.0 钢管, 立杆间距900*900mm, 立杆下必须加 60*80mm 统长方木垫块, 梁高≥1000mm 时在梁底中间增加一排立杆。梁底方木用 60*80mm 方木, 统长布置。 梁跨度≥4m 时应按规定起拱, 起拱高度为跨度的 1/1000~~3/1000。 梁高度≥700 高度时, 在梁中间要加一排 φ12 螺杆, 间距@450。梁高度﹥1000 时放二排。(3)、 平板模板制作安装: 平板模采纳 15 厚胶合板, 根据剪力墙面积大小进行现场配模, 支模架采纳 φ48*3.0 钢管, 扣件连接, 地下下载后可任意编辑室顶板立杆间距为 900*900mm , 立杆下必须加统长木垫块, ...
