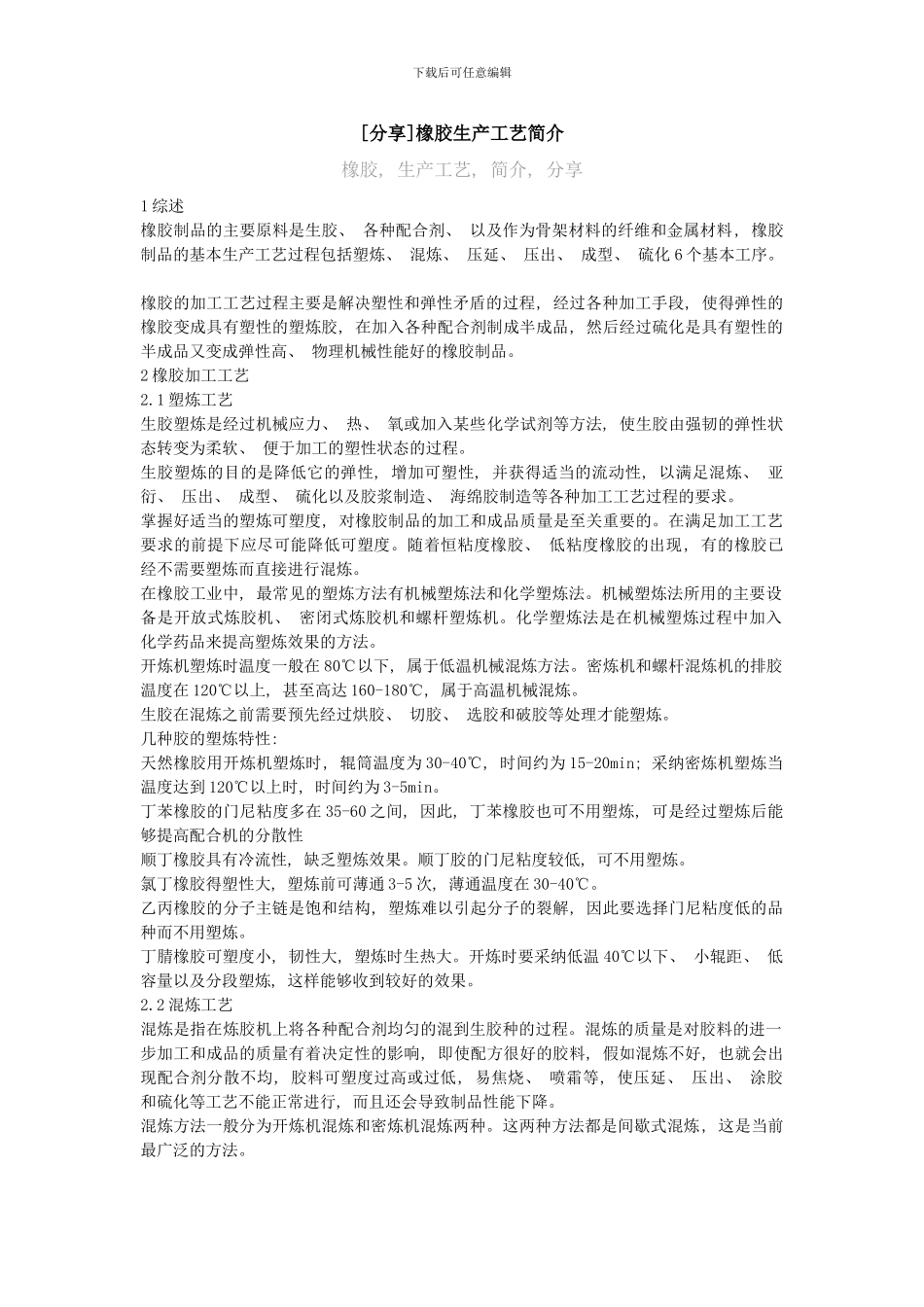

下载后可任意编辑[分享]橡胶生产工艺简介橡胶, 生产工艺, 简介, 分享1 综述 橡胶制品的主要原料是生胶、 各种配合剂、 以及作为骨架材料的纤维和金属材料, 橡胶制品的基本生产工艺过程包括塑炼、 混炼、 压延、 压出、 成型、 硫化 6 个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程, 经过各种加工手段, 使得弹性的橡胶变成具有塑性的塑炼胶, 在加入各种配合剂制成半成品, 然后经过硫化是具有塑性的半成品又变成弹性高、 物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1 塑炼工艺 生胶塑炼是经过机械应力、 热、 氧或加入某些化学试剂等方法, 使生胶由强韧的弹性状态转变为柔软、 便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性, 增加可塑性, 并获得适当的流动性, 以满足混炼、 亚衍、 压出、 成型、 硫化以及胶浆制造、 海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度, 对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、 低粘度橡胶的出现, 有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中, 最常见的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、 密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在 80℃以下, 属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在 120℃以上, 甚至高达 160-180℃, 属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、 切胶、 选胶和破胶等处理才能塑炼。 几种胶的塑炼特性: 天然橡胶用开炼机塑炼时, 辊筒温度为 30-40℃, 时间约为 15-20min; 采纳密炼机塑炼当温度达到 120℃以上时, 时间约为 3-5min。 丁苯橡胶的门尼粘度多在 35-60 之间, 因此, 丁苯橡胶也可不用塑炼, 可是经过塑炼后能够提高配合机的分散性 顺丁橡胶具有冷流性, 缺乏塑炼效果。顺丁胶的门尼粘度较低, 可不用塑炼。 氯丁橡胶得塑性大, 塑炼前可薄通 3-5 次, 薄通温度在 30-40℃。 乙丙橡胶的分子主链是饱和结构, 塑炼难以引起分子的裂解, 因此要选择门尼粘度低的品种而不用塑炼。 丁腈橡胶可塑度小, 韧性大, 塑炼时生热大。开炼时要采纳低温 40℃以下、 小辊距、 低容量以及分段塑炼, 这样能够收到较好的效果。 2.2 混炼工艺 混...
