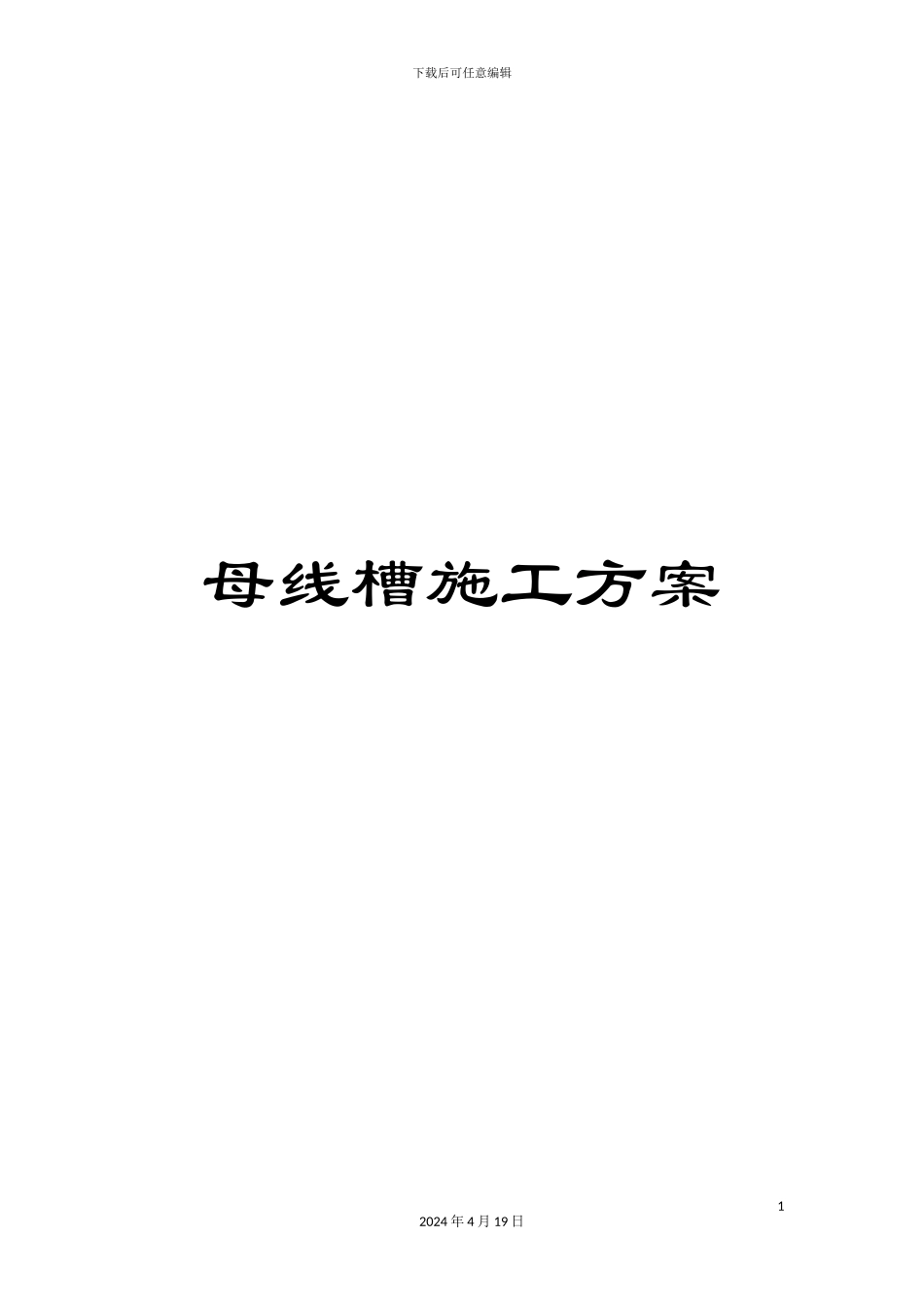

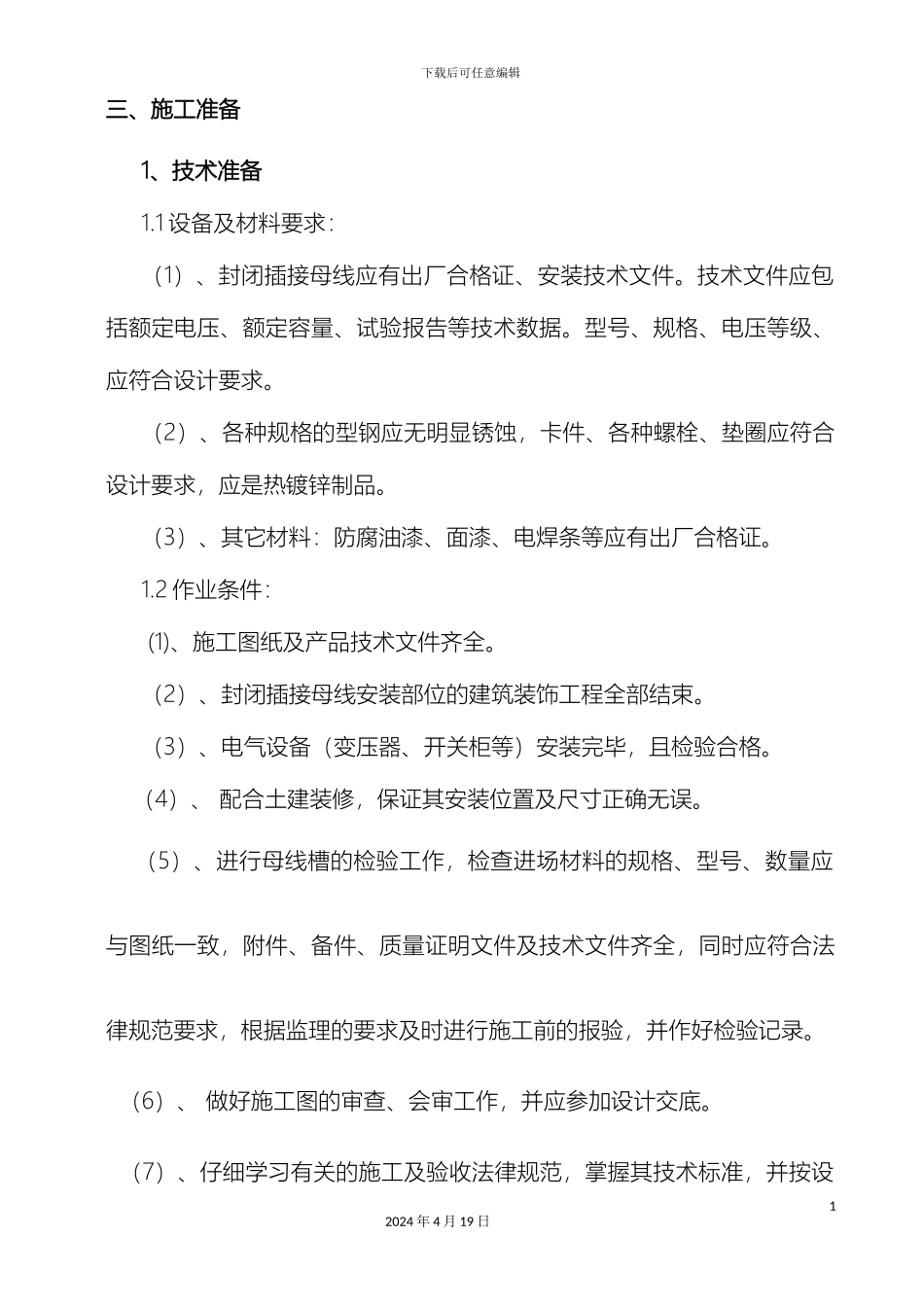

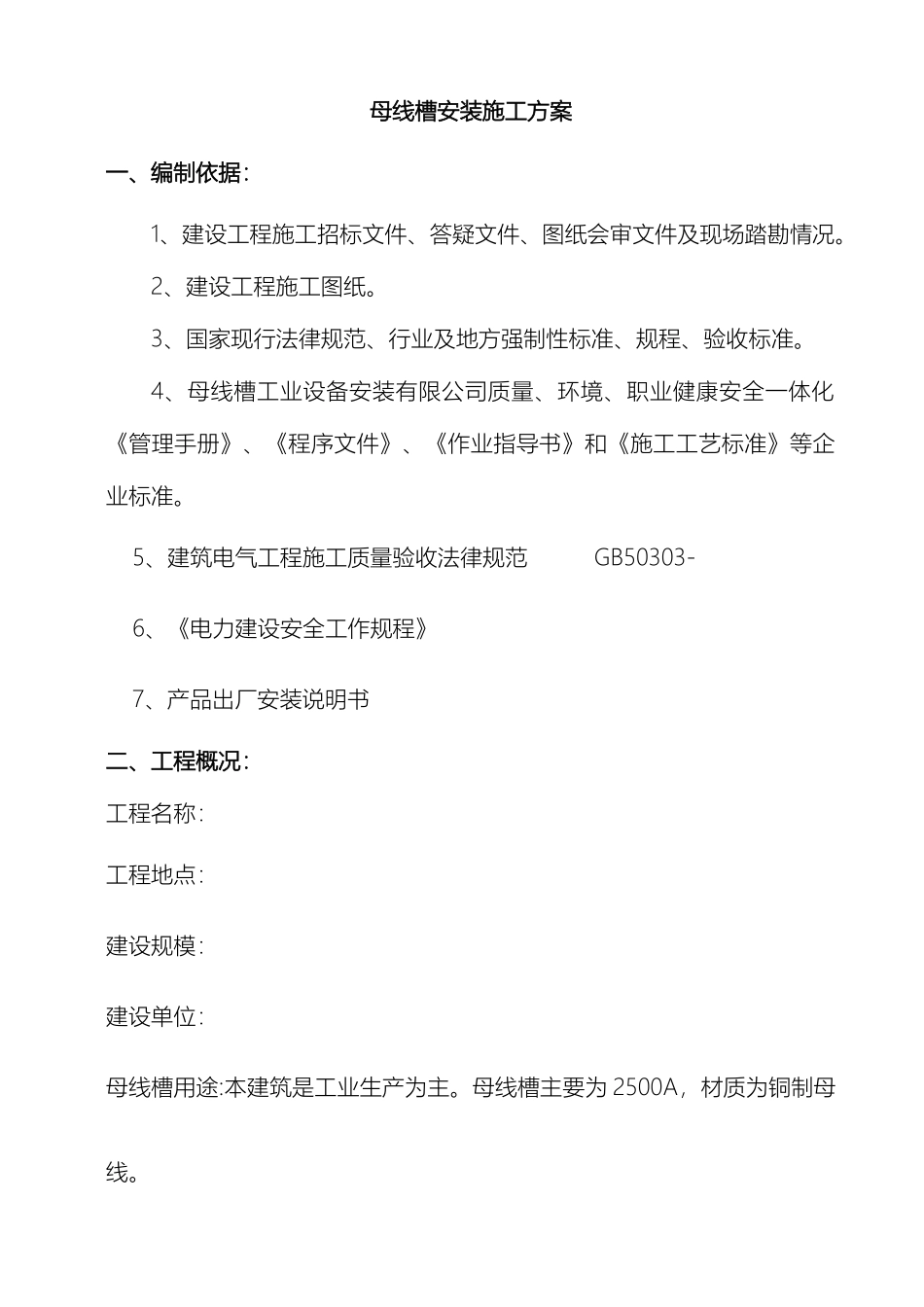

下载后可任意编辑母线槽施工方案12024 年 4 月 19 日母线槽安装施工方案一、编制依据:1、建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。2、建设工程施工图纸。3、国家现行法律规范、行业及地方强制性标准、规程、验收标准。4、母线槽工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。 5、建筑电气工程施工质量验收法律规范 GB50303- 6、《电力建设安全工作规程》 7、产品出厂安装说明书二、工程概况:工程名称: 工程地点: 建设规模: 建设单位: 母线槽用途:本建筑是工业生产为主。母线槽主要为 2500A,材质为铜制母线。下载后可任意编辑三、施工准备1、技术准备1.1 设备及材料要求:(1)、封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。(2)、各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。(3)、其它材料:防腐油漆、面漆、电焊条等应有出厂合格证。1.2 作业条件: (1)、施工图纸及产品技术文件齐全。(2)、封闭插接母线安装部位的建筑装饰工程全部结束。(3)、电气设备(变压器、开关柜等)安装完毕,且检验合格。 (4)、 配合土建装修,保证其安装位置及尺寸正确无误。 (5)、进行母线槽的检验工作,检查进场材料的规格、型号、数量应与图纸一致,附件、备件、质量证明文件及技术文件齐全,同时应符合法律规范要求,根据监理的要求及时进行施工前的报验,并作好检验记录。 (6)、 做好施工图的审查、会审工作,并应参加设计交底。 (7)、仔细学习有关的施工及验收法律规范,掌握其技术标准,并按设12024 年 4 月 19 日下载后可任意编辑计要求施工。 (8)、做好施工前的技术交底和记录。2、主要工具安装机具设备:2.1 主要机具:吊车,工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。2.2 测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。四. 工艺流程 本工程对生产设备供电采纳 2500A 的封闭式母线,封闭式母线施工要求高,工程量较大,因此在施工工程中要严格遵守施工质量法律规范要求,保证施工质量。1 工艺流程:设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收2 设备点件检查:2.1 设备开箱点件检查,应有安装...
