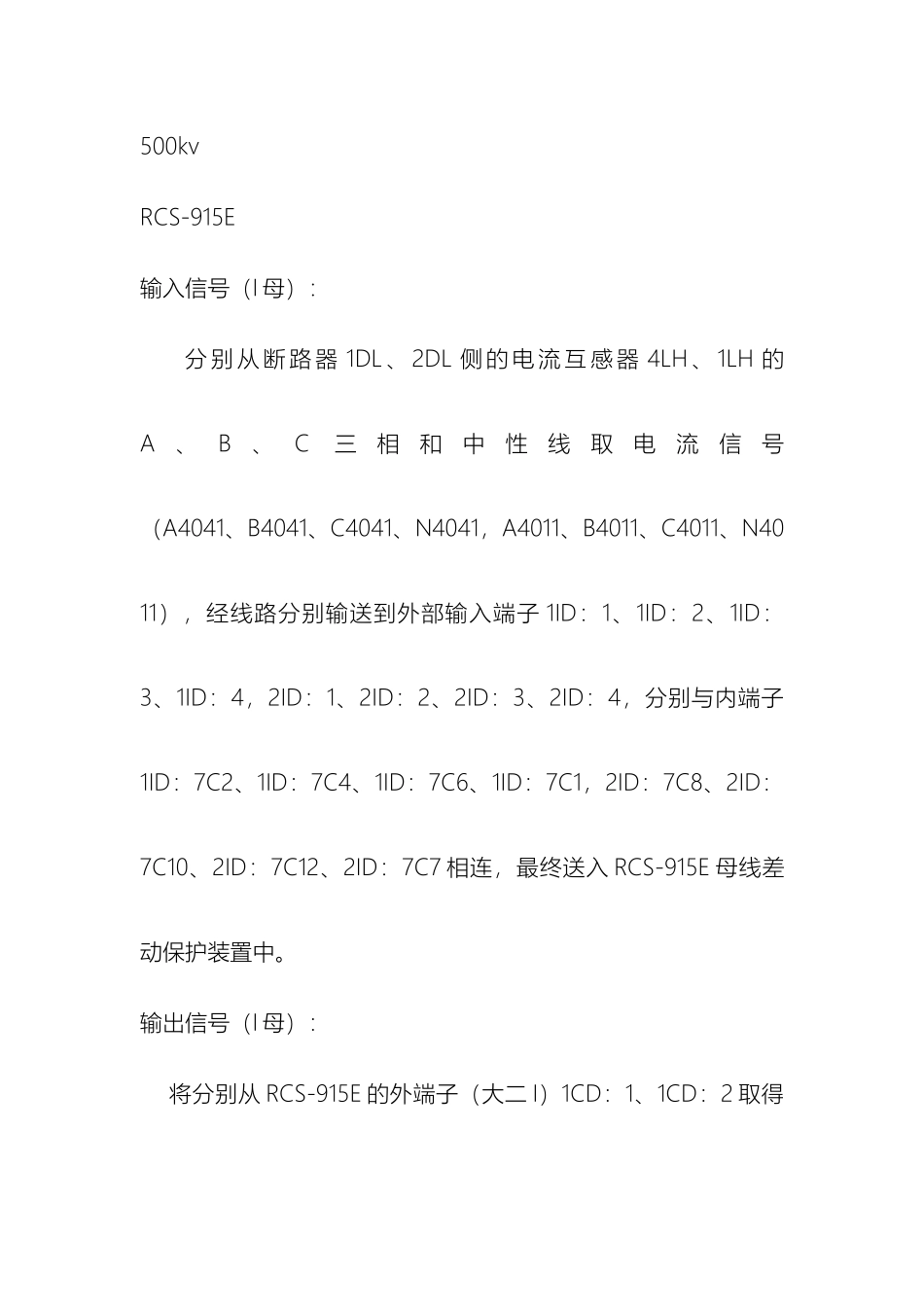

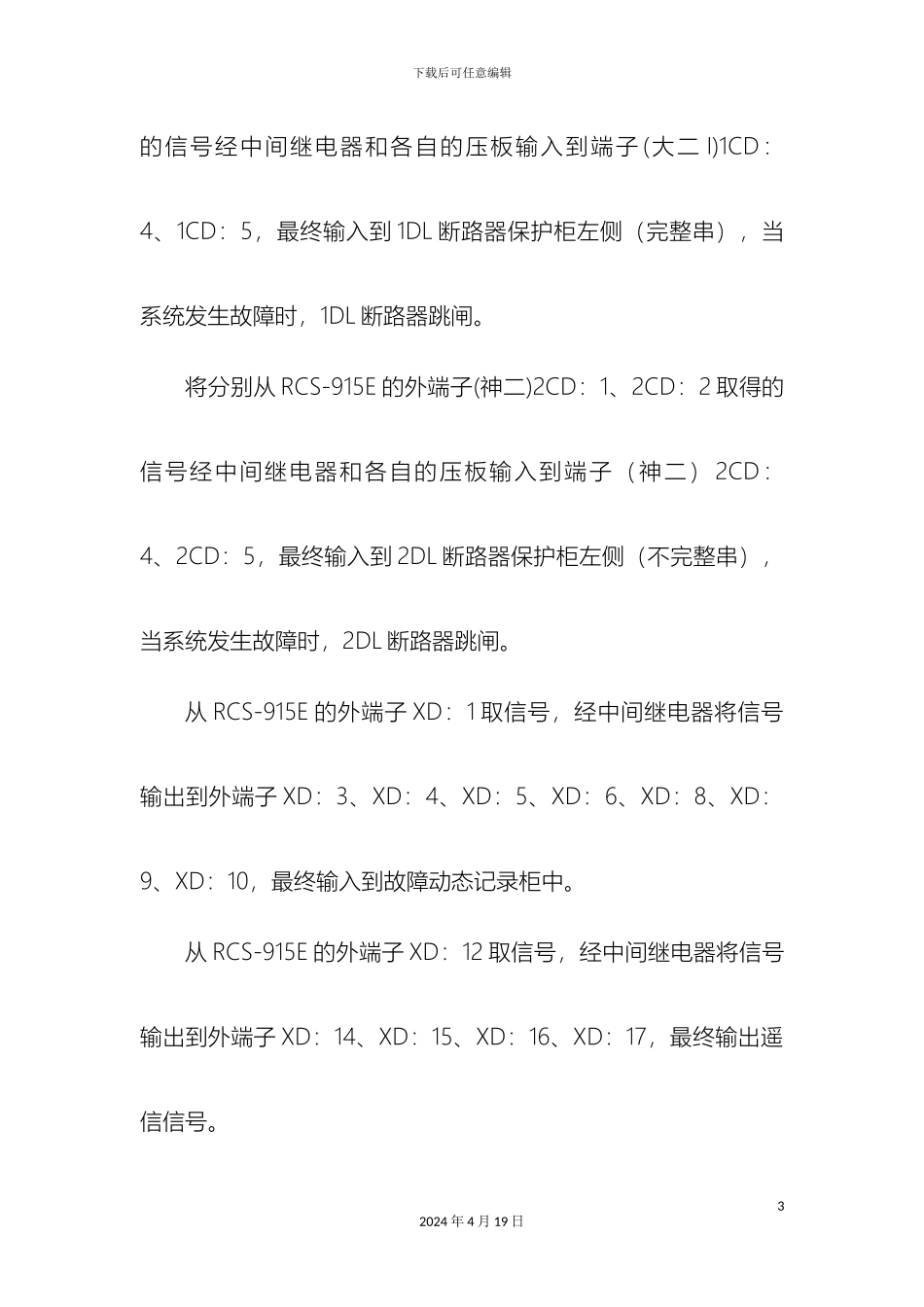

下载后可任意编辑毕业设计实现步骤12024 年 4 月 19 日500kvRCS-915E输入信号（I 母）：分 别 从 断 路 器 1DL 、 2DL 侧 的 电 流 互 感 器 4LH 、 1LH 的A、B、C三相和中性线取电流信号（A4041、B4041、C4041、N4041，A4011、B4011、C4011、N4011），经线路分别输送到外部输入端子 1ID：1、1ID：2、1ID：3、1ID：4，2ID：1、2ID：2、2ID：3、2ID：4，分别与内端子1ID：7C2、1ID：7C4、1ID：7C6、1ID：7C1，2ID：7C8、2ID：7C10、2ID：7C12、2ID：7C7 相连，最终送入 RCS-915E 母线差动保护装置中。输出信号（I 母）： 将分别从 RCS-915E 的外端子（大二 I）1CD：1、1CD：2 取得下载后可任意编辑的信号经中间继电器和各自的压板输入到端子 (大二 I)1CD：4、1CD：5，最终输入到 1DL 断路器保护柜左侧（完整串），当系统发生故障时，1DL 断路器跳闸。将分别从 RCS-915E 的外端子(神二)2CD：1、2CD：2 取得的信号经中间继电器和各自的压板输入到端子（神二） 2CD：4、2CD：5，最终输入到 2DL 断路器保护柜左侧（不完整串），当系统发生故障时，2DL 断路器跳闸。从 RCS-915E 的外端子 XD：1 取信号，经中间继电器将信号输出到外端子 XD：3、XD：4、XD：5、XD：6、XD：8、XD：9、XD：10，最终输入到故障动态记录柜中。从 RCS-915E 的外端子 XD：12 取信号，经中间继电器将信号输出到外端子 XD：14、XD：15、XD：16、XD：17，最终输出遥信信号。32024 年 4 月 19 日下载后可任意编辑从 RCS-915E 的外端子 XD：20 取信号，经中间继电器将信号输出到外端子 XD：22、XD：23、XD：24、XD：25，最终输出中央信号。输入信号（II 母）：从断路器 3DL 侧的电流互感器 4LH 的 A、B、C 三相和中性线取电流信号（A4041、B4041、C4041、N4041），经线路分别输送到外部输入端子 1ID：1、1ID：2、1ID：3、1ID：4，2ID：1、2ID：2、2ID：3、2ID：4，分别与内端子 1ID：7C2、1ID：7C4、1ID：7C6、1ID：7C1，2ID：7C8、2ID：7C10、2ID：7C12、2ID：7C7 相连，最终送入 RCS-915E 母线差动保护装置中。输出信号（II 母）：将分别从 RCS-915E 的外端子（2#主变）1CD：1、1CD：2 取得 的 信 号 经 中 间 继 电 器 和 各 自 的 压 板 输 入 到 端 子 （ 2# 主42024 年 4 月 19 日下载后可任意编辑变）1CD：4、1CD：5，最终输入到 3DL 断路器保护柜左侧（完...
