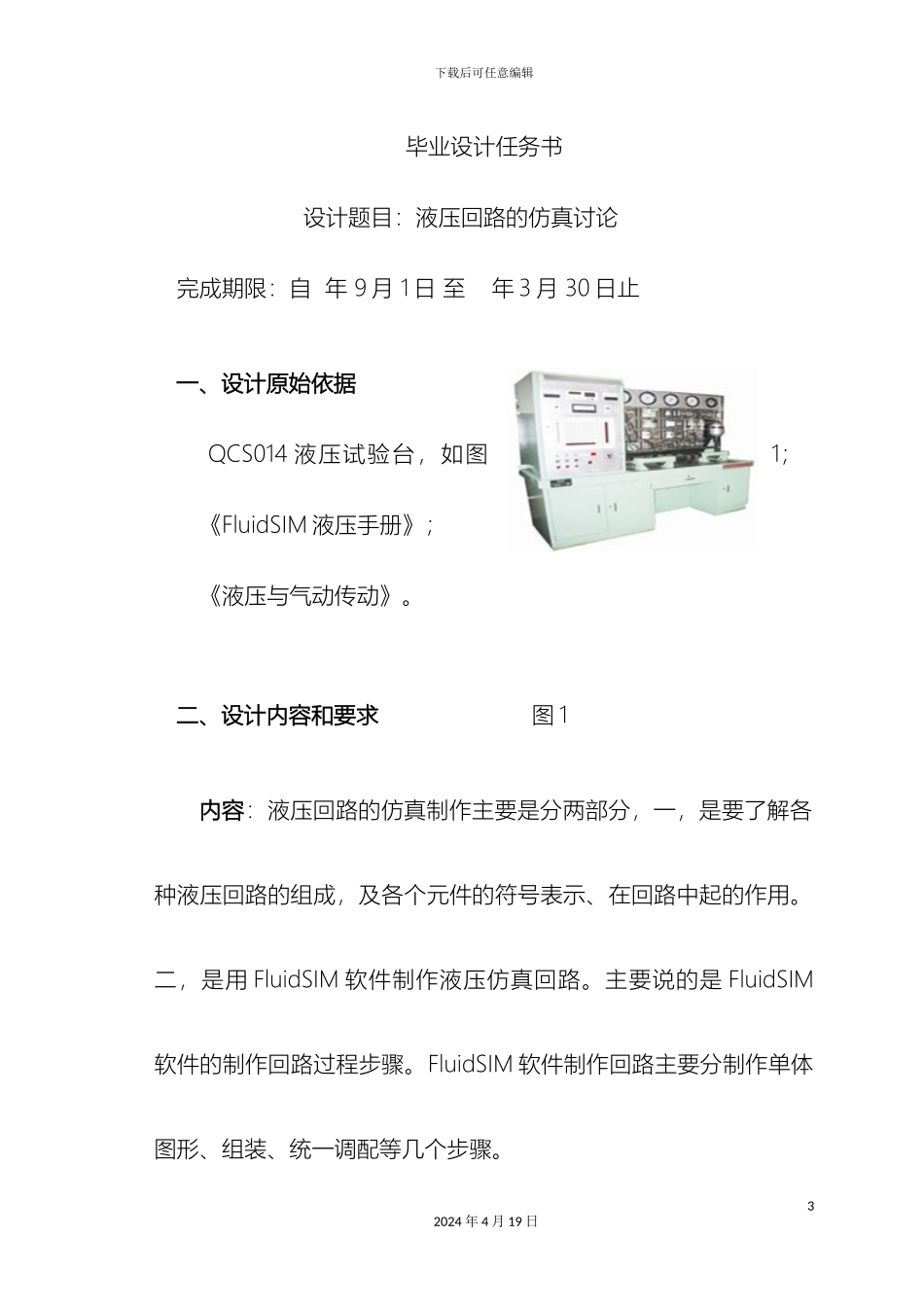

下载后可任意编辑毕业设计液压回路的仿真讨论FLUIDSIM 软件液压回路设计12024 年 4 月 19 日下载后可任意编辑天津滨海职业学院毕业设计 液压回路的仿真讨论 --FLUIDSIM 软件液压回路设计 作者：刘景昆 院系：天津滨海职业学院机电工程系 专业：机电一体化技术 年级： 级 学号： 0141126 指导老师：王磊22024 年 4 月 19 日下载后可任意编辑毕业设计任务书设计题目：液压回路的仿真讨论完成期限：自 年 9 月 1 日 至 年 3 月 30 日止一、设计原始依据 QCS014 液压试验台，如图1；《FluidSIM 液压手册》；《液压与气动传动》。二、设计内容和要求 图 1内容：液压回路的仿真制作主要是分两部分，一，是要了解各种液压回路的组成，及各个元件的符号表示、在回路中起的作用。二，是用 FluidSIM 软件制作液压仿真回路。主要说的是 FluidSIM软件的制作回路过程步骤。FluidSIM 软件制作回路主要分制作单体图形、组装、统一调配等几个步骤。32024 年 4 月 19 日下载后可任意编辑要求：细分就是制作液压元件的单体图形、根据液压元件的原理将这些图行进行组装，调整整个液压仿真回路。我将所学的机械制图、液压与气动技术等学科知识有机的结合在一起，对自己今后的进展充满了信心。一年里，自己对液压回路的不断了解,本着提高自我认知能力，勤劳动手原则，积极的把关于fluidsim 仿真软件的各种知识快速吸收，经过不断的摸索，不断的修改再修改，最后把液压回路的仿真 ct 位图制作出来了。本人签字： 4 月 14 日42024 年 4 月 19 日下载后可任意编辑 毕业设计内容摘要本课题主要是对液压系统中调压回路（双向调压回路），卸荷回路（换向阀卸荷回路），释压回路（节流阀释压回路）进行讨论，以了解它们的结构特点，工作原理；进一步提高观察，分析问题的能力。首先对它们各部件进行分析，然后用 FluidSIM 软件进行零部件的造型，结合这些液压元件的原理将零件装配，并制成液压回路。 关键词：调压回路（双向调压回路），卸荷回路（换向阀卸荷回路），释压回路（节流阀释压回路），FluidSIM。52024 年 4 月 19 日下载后可任意编辑目 录 第一章 液压实验回路 05 第二章 FLUIDSIM 软件的介绍 06 第三章 调压回路 07 第四章 卸荷回路 10 第五章 释压回路 15 致谢 19 参考文献 2062024 年 4 月 19 日下载后可任意编辑 第一章 液压回路实验 我在本次的液压回路实...
