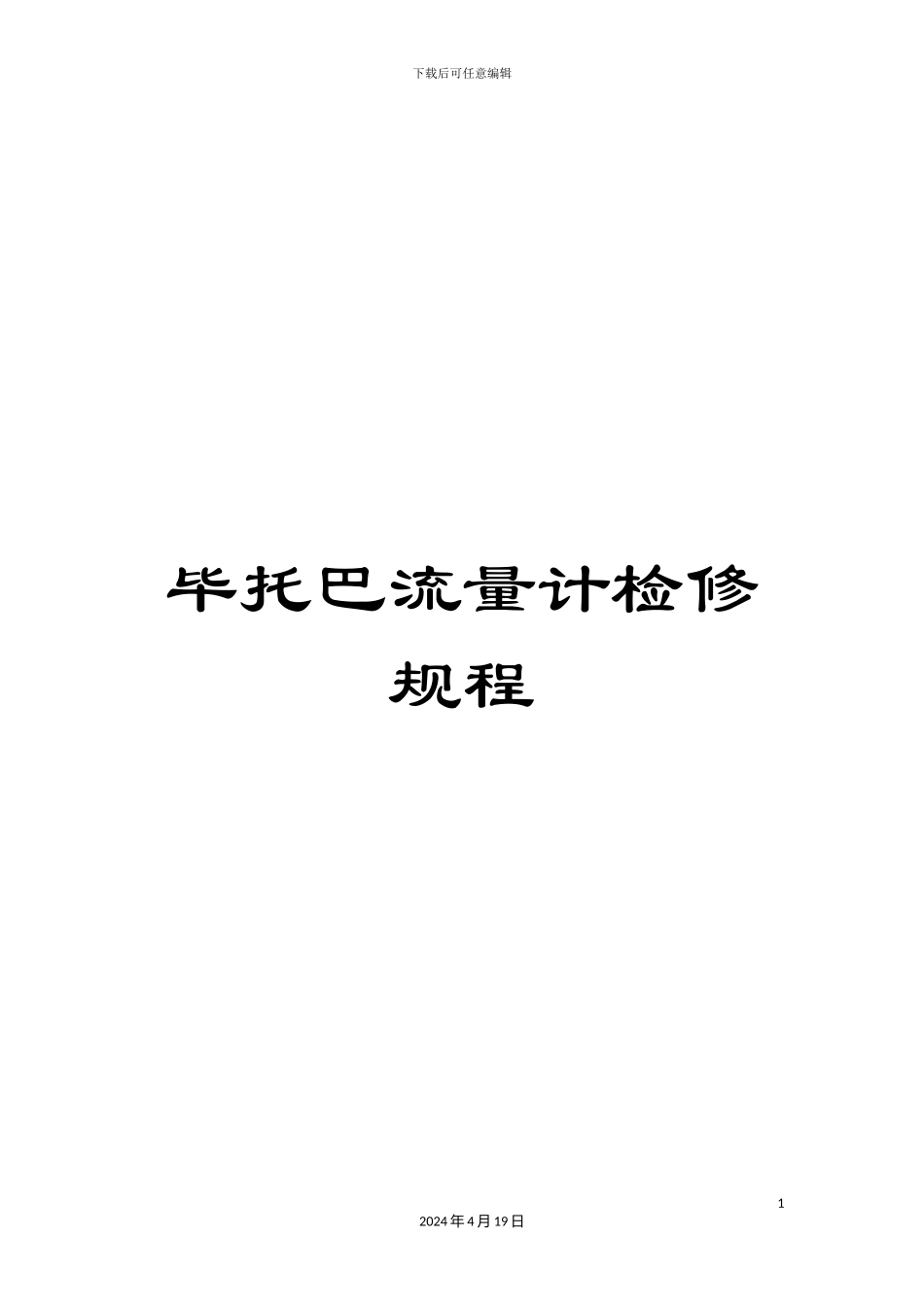

毕托巴流量计检修规程VIP专享

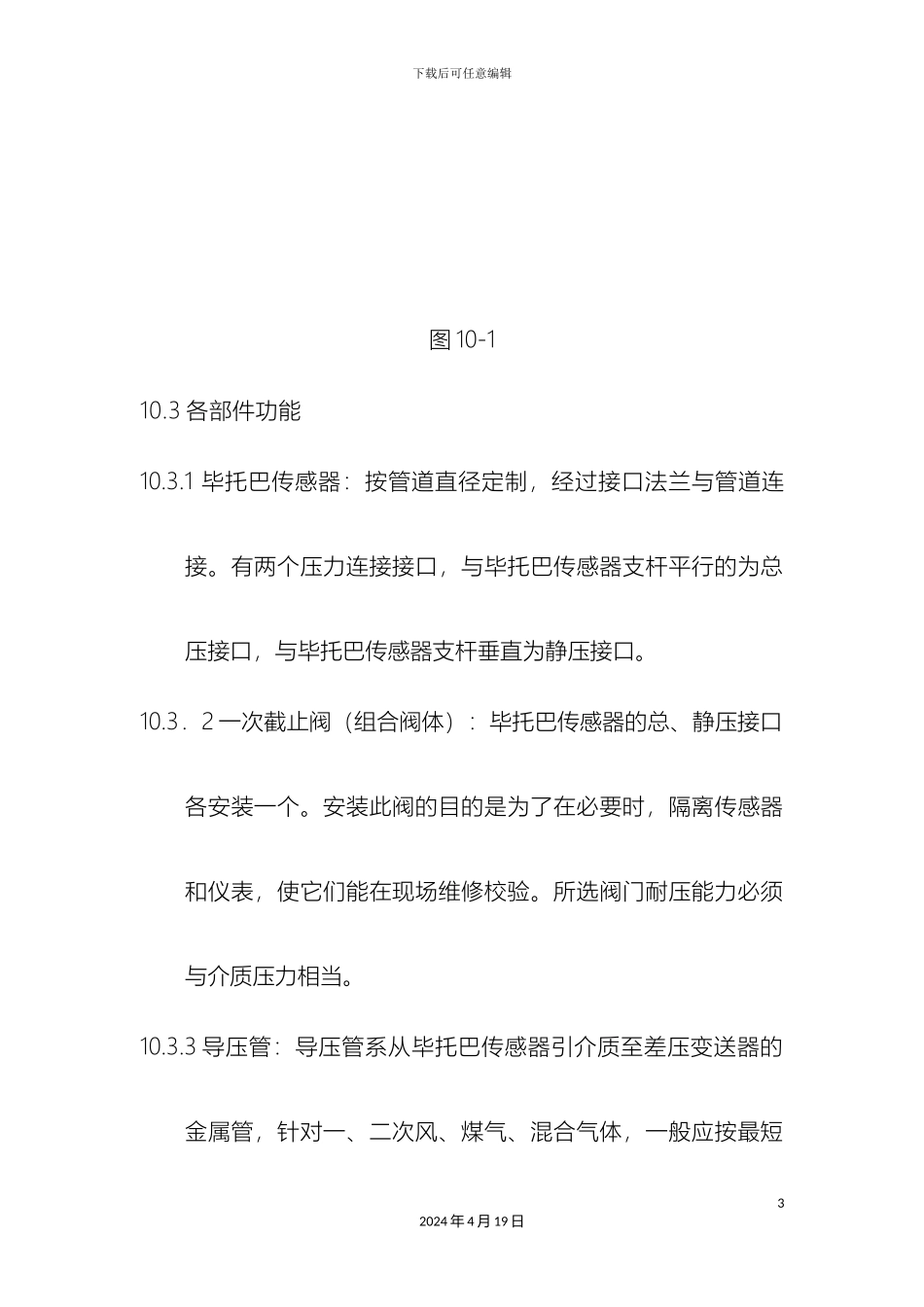

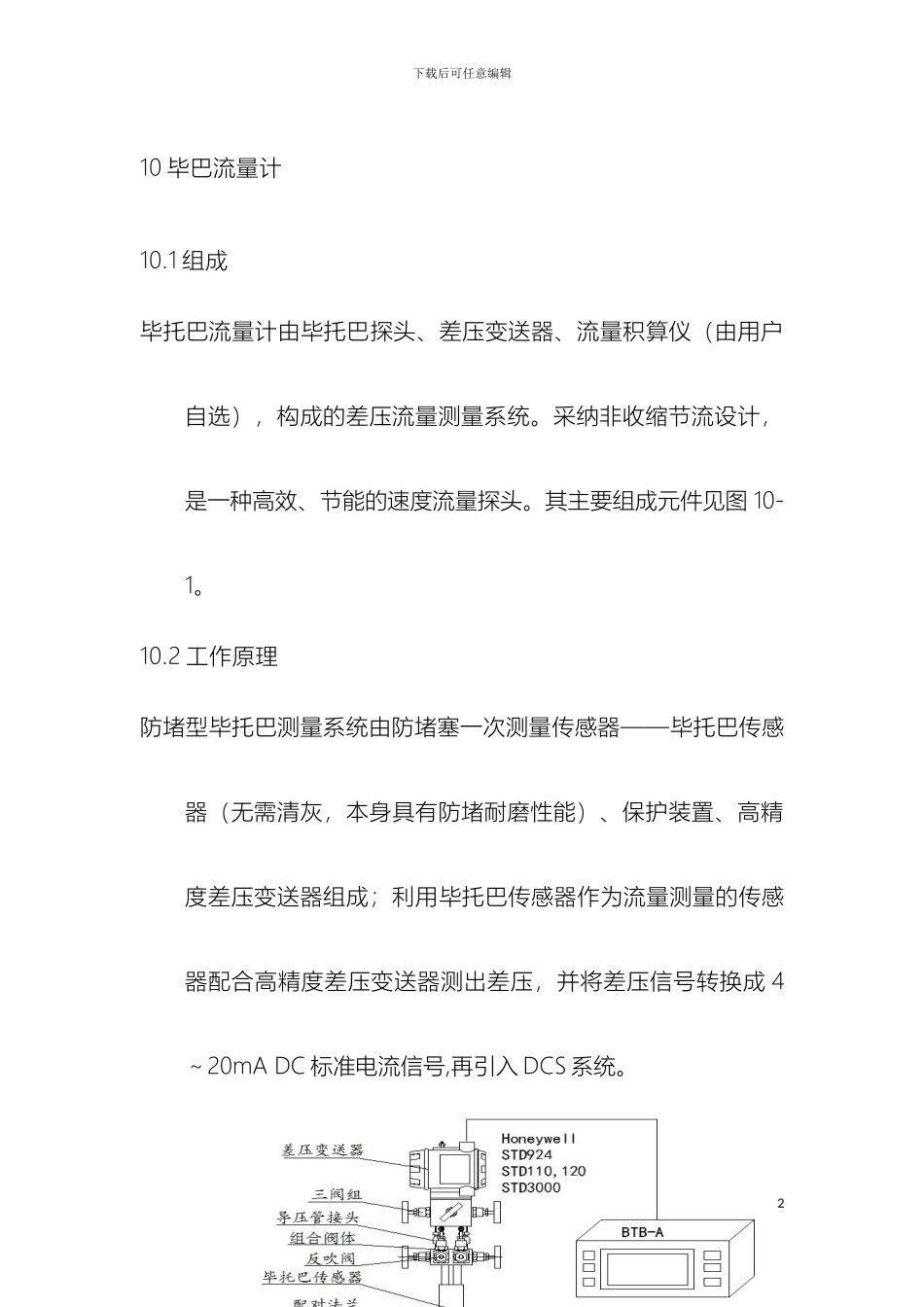

下载后可任意编辑毕托巴流量计检修规程12024 年 4 月 19 日下载后可任意编辑10 毕巴流量计10.1 组成毕托巴流量计由毕托巴探头、差压变送器、流量积算仪（由用户自选），构成的差压流量测量系统。采纳非收缩节流设计，是一种高效、节能的速度流量探头。其主要组成元件见图 10-1。10.2 工作原理防堵型毕托巴测量系统由防堵塞一次测量传感器——毕托巴传感器（无需清灰，本身具有防堵耐磨性能）、保护装置、高精度差压变送器组成；利用毕托巴传感器作为流量测量的传感器配合高精度差压变送器测出差压，并将差压信号转换成 4～20mA DC 标准电流信号,再引入 DCS 系统。22024 年 4 月 19 日下载后可任意编辑图 10-110.3 各部件功能10.3.1 毕托巴传感器：按管道直径定制，经过接口法兰与管道连接。有两个压力连接接口，与毕托巴传感器支杆平行的为总压接口，与毕托巴传感器支杆垂直为静压接口。10.3．2 一次截止阀（组合阀体）：毕托巴传感器的总、静压接口各安装一个。安装此阀的目的是为了在必要时，隔离传感器和仪表，使它们能在现场维修校验。所选阀门耐压能力必须与介质压力相当。10.3.3 导压管：导压管系从毕托巴传感器引介质至差压变送器的金属管，针对一、二次风、煤气、混合气体，一般应按最短32024 年 4 月 19 日下载后可任意编辑距离敷设，管内径为 Φ12.5mm。10.3.4 差压变送器：传送测得的总压与静压之差。10.3.5 介质管道：根据待测管道情况选择毕托巴传感器安装截面。10.3.6 二次表/计算机：毕托巴流量计配有的二次表为特质专用流量积算仪，其具备温、压补偿功能，断电保护，保存数据在一个月以上，同时具有 RS485\RS232 通讯接口，信号传至主控室。10.3.7 球阀连接装置加密封填料函。10.4 安装与投运10.4.1 传感器的安装10.4.1.1 选择一段长度满足 15D 的直管段（D 为管道内直径，以下相同）。10.4.1.2 在满足流量计上游 10D，下游 5D 的地方垂直于管道中心线开孔，开孔直径为 50mm。42024 年 4 月 19 日下载后可任意编辑10.4.1.3 在开孔处焊接一只 DN50 的球阀，其密闭性和开启试验，按 GB/T9113 标准执行。焊接要求按《现场设备、工业管道焊接工程施工法律规范》GB 50236- 执行。10.4.1.4 将传感器经过球阀插入测量管道，插入时要保证安装后探头部位于管道中心线上，而且使总压孔对正来流方向。10.4.1.5 在传感器的总压和静压引出口处各连接一个一次截止阀，注意将所有管...
