毛细水隔断层施工工艺模板

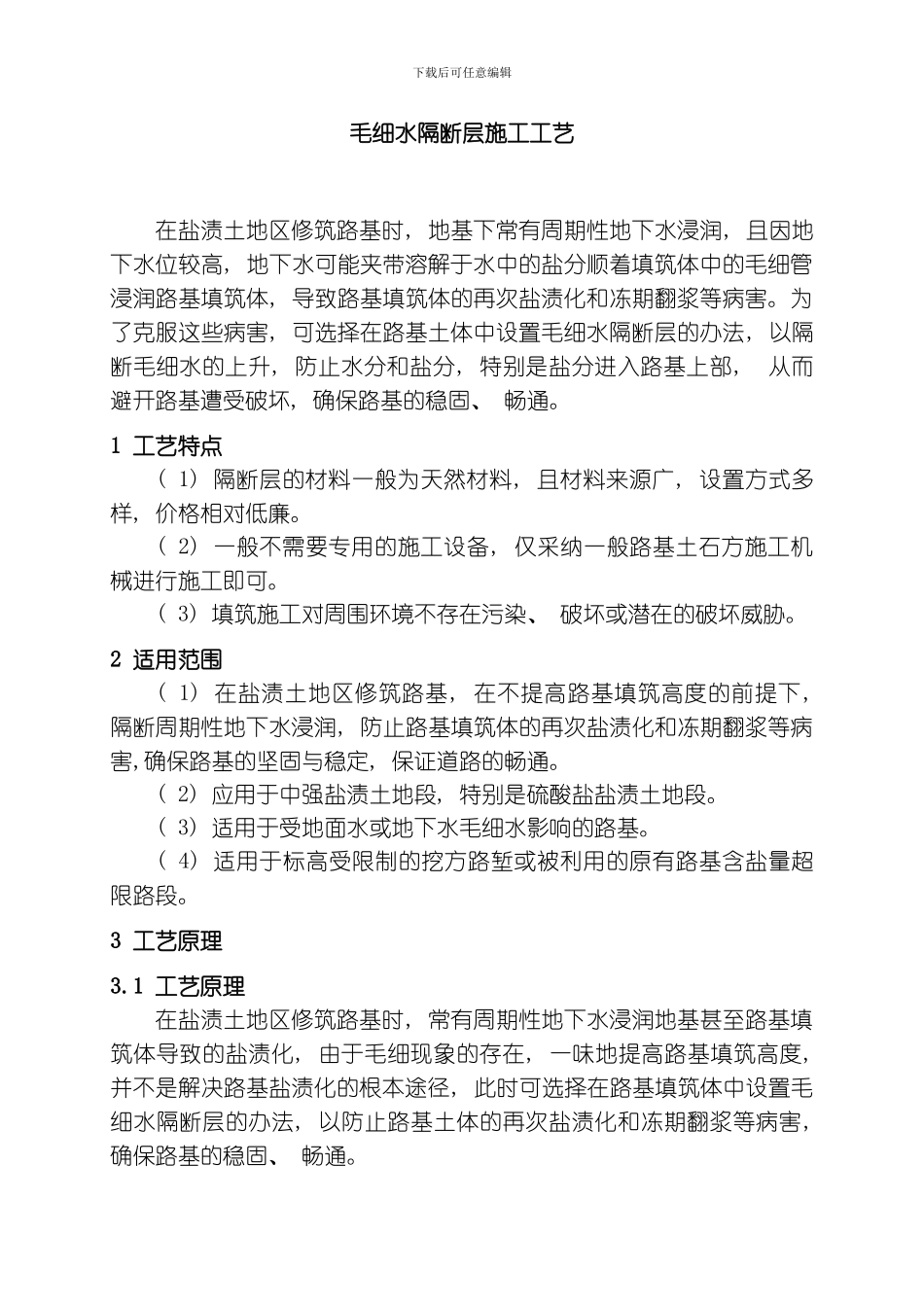

下载后可任意编辑毛细水隔断层施工工艺在盐渍土地区修筑路基时, 地基下常有周期性地下水浸润, 且因地下水位较高, 地下水可能夹带溶解于水中的盐分顺着填筑体中的毛细管浸润路基填筑体, 导致路基填筑体的再次盐渍化和冻期翻浆等病害。为了克服这些病害, 可选择在路基土体中设置毛细水隔断层的办法, 以隔断毛细水的上升, 防止水分和盐分, 特别是盐分进入路基上部, 从而避开路基遭受破坏, 确保路基的稳固、 畅通。1 工艺特点( 1) 隔断层的材料一般为天然材料, 且材料来源广, 设置方式多样, 价格相对低廉。( 2) 一般不需要专用的施工设备, 仅采纳一般路基土石方施工机械进行施工即可。( 3) 填筑施工对周围环境不存在污染、 破坏或潜在的破坏威胁。2 适用范围( 1) 在盐渍土地区修筑路基, 在不提高路基填筑高度的前提下, 隔断周期性地下水浸润, 防止路基填筑体的再次盐渍化和冻期翻浆等病害,确保路基的坚固与稳定, 保证道路的畅通。( 2) 应用于中强盐渍土地段, 特别是硫酸盐盐渍土地段。( 3) 适用于受地面水或地下水毛细水影响的路基。( 4) 适用于标高受限制的挖方路堑或被利用的原有路基含盐量超限路段。3 工艺原理3.1 工艺原理在盐渍土地区修筑路基时, 常有周期性地下水浸润地基甚至路基填筑体导致的盐渍化, 由于毛细现象的存在, 一味地提高路基填筑高度, 并不是解决路基盐渍化的根本途径, 此时可选择在路基填筑体中设置毛细水隔断层的办法, 以防止路基土体的再次盐渍化和冻期翻浆等病害, 确保路基的稳固、 畅通。下载后可任意编辑3.2 设置要求当前常见的隔水材料有渗水土层、 沥青胶砂和土工织物等。这些材料各具特点, 具体选用时应根据路基设计要求, 从经济、 技术等方面综合加以考虑。在路基横断面设计中, 合理确定毛细水隔断层设置位置及厚度, 事关整个盐渍土地区路基设计的成败。常见的路基结构见表 1。表1 常见的路基结构说明: 1. 水泥稳定砂砾层。水泥掺量5%, 厚度15～20cm。 2. 级配砾石掺灰层。石灰10%或水泥1.52%, 厚度10cm。 3. 天然砂砾垫层。砂砾最大粒径5cm, 含土量<10%。 4. 永久性隔断层。常采纳土工编织布或将原沥青表层做封层。 5. 原路面厚度计入总厚度内。3.3 原理作用 隔断层类型按采纳材料有土工布( 膜) 隔断层、 风积砂或河砂隔断层, 砾( 碎) 石隔断层和沥青砂, 油毛毡等隔断层。砾石和风积砂属于透水性隔断层, 只可隔断毛细水的上升。土工膜...
