气吹光缆敷设施工模板

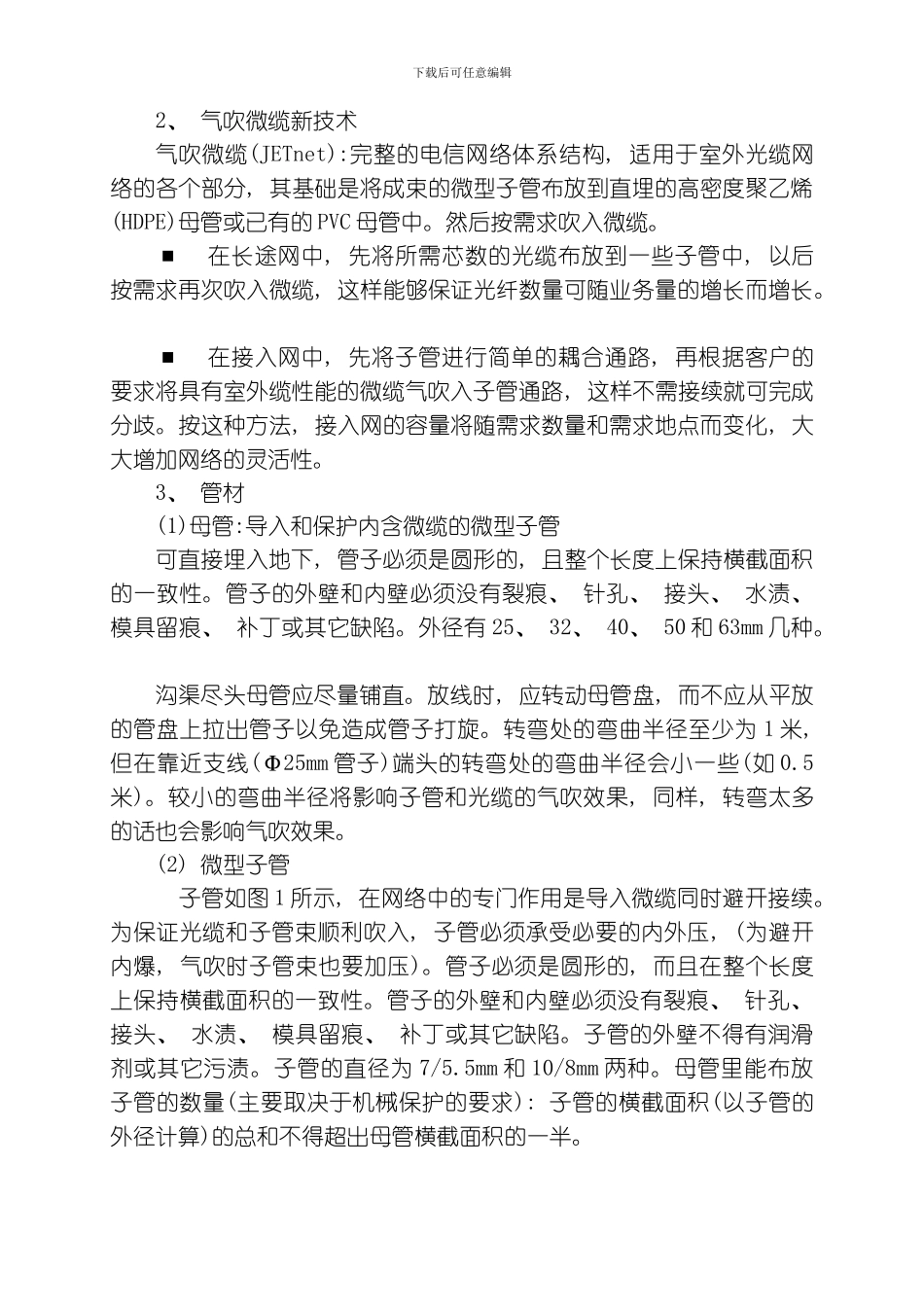

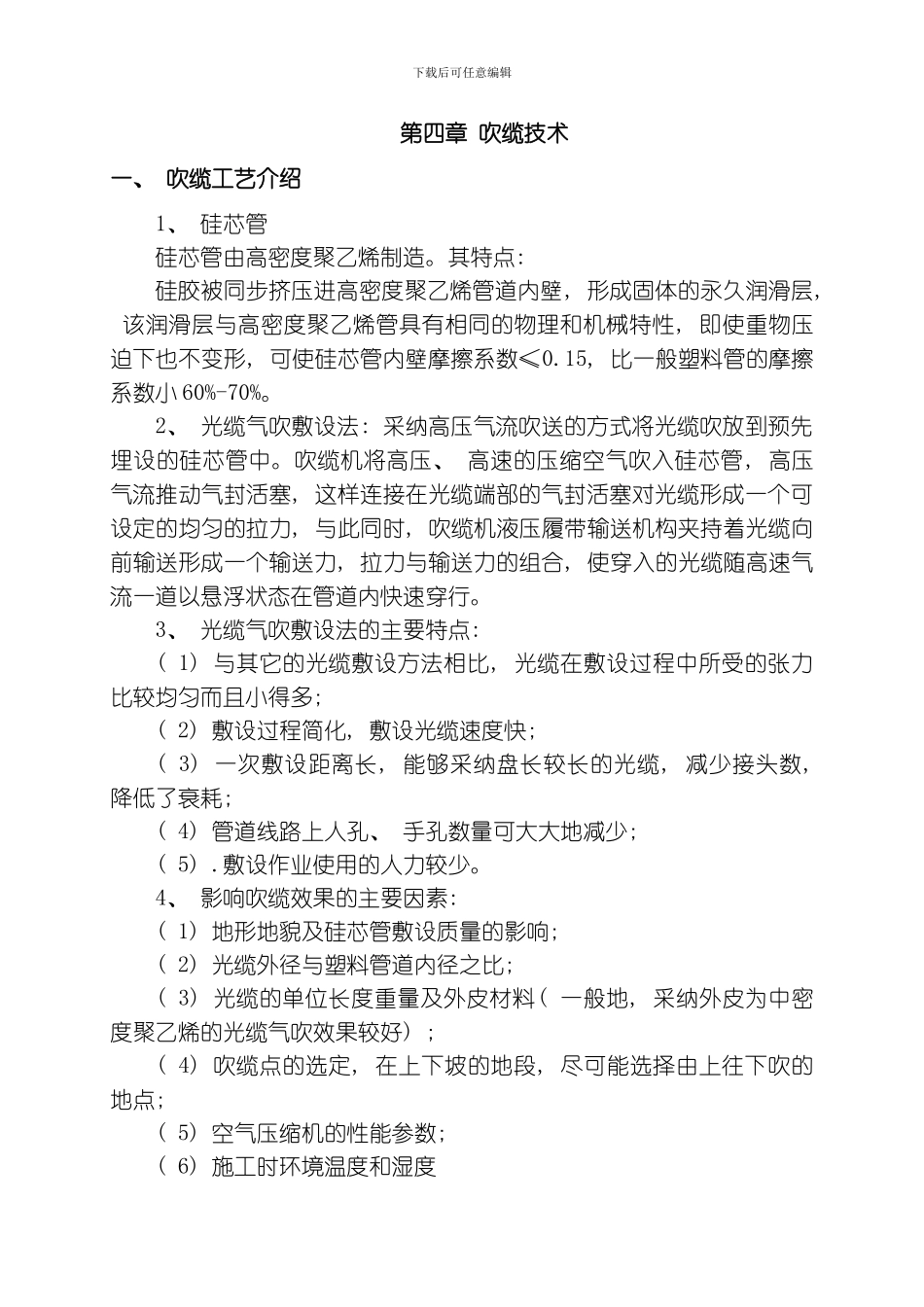

气吹光缆敷设施工模板_第1页
1/13

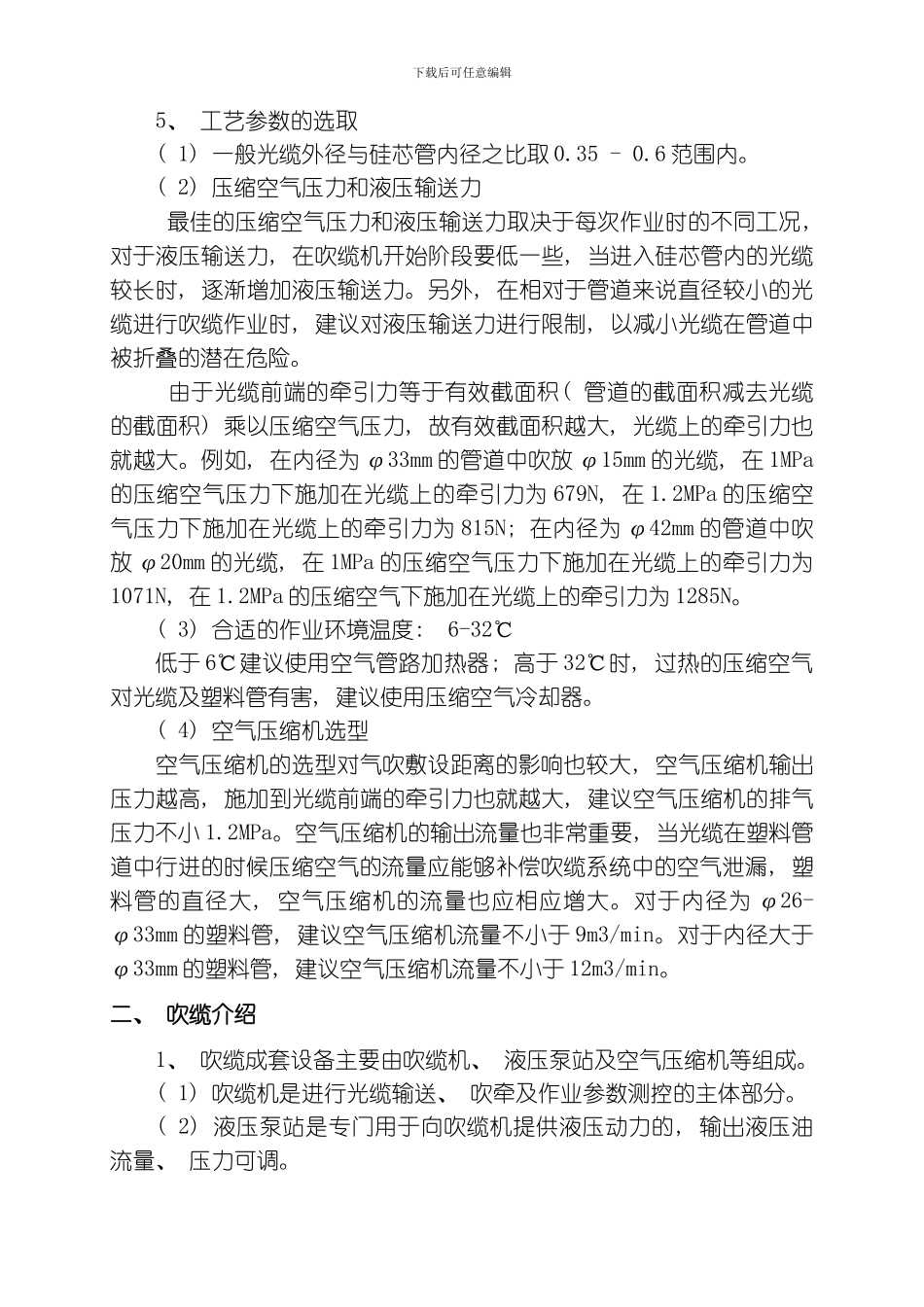

气吹光缆敷设施工模板_第2页
2/13
气吹光缆敷设施工模板_第3页
3/13
下载后可任意编辑第四章 吹缆技术一、 吹缆工艺介绍 1、 硅芯管硅芯管由高密度聚乙烯制造。其特点: 硅胶被同步挤压进高密度聚乙烯管道内壁, 形成固体的永久润滑层, 该润滑层与高密度聚乙烯管具有相同的物理和机械特性, 即使重物压迫下也不变形, 可使硅芯管内壁摩擦系数≤0.15, 比一般塑料管的摩擦系数小 60%-70%。 2、 光缆气吹敷设法: 采纳高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。吹缆机将高压、 高速的压缩空气吹入硅芯管, 高压气流推动气封活塞, 这样连接在光缆端部的气封活塞对光缆形成一个可设定的均匀的拉力, 与此同时, 吹缆机液压履带输送机构夹持着光缆向前输送形成一个输送力, 拉力与输送力的组合, 使穿入的光缆随高速气流一道以悬浮状态在管道内快速穿行。 3、 光缆气吹敷设法的主要特点: ( 1) 与其它的光缆敷设方法相比, 光缆在敷设过程中所受的张力比较均匀而且小得多; ( 2) 敷设过程简化, 敷设光缆速度快; ( 3) 一次敷设距离长, 能够采纳盘长较长的光缆, 减少接头数, 降低了衰耗; ( 4) 管道线路上人孔、 手孔数量可大大地减少; ( 5) .敷设作业使用的人力较少。 4、 影响吹缆效果的主要因素: ( 1) 地形地貌及硅芯管敷设质量的影响; ( 2) 光缆外径与塑料管道内径之比; ( 3) 光缆的单位长度重量及外皮材料( 一般地, 采纳外皮为中密度聚乙烯的光缆气吹效果较好) ; ( 4) 吹缆点的选定, 在上下坡的地段, 尽可能选择由上往下吹的地点; ( 5) 空气压缩机的性能参数; ( 6) 施工时环境温度和湿度 下载后可任意编辑5、 工艺参数的选取( 1) 一般光缆外径与硅芯管内径之比取 0.35 - 0.6 范围内。( 2) 压缩空气压力和液压输送力 最佳的压缩空气压力和液压输送力取决于每次作业时的不同工况, 对于液压输送力, 在吹缆机开始阶段要低一些, 当进入硅芯管内的光缆较长时, 逐渐增加液压输送力。另外, 在相对于管道来说直径较小的光缆进行吹缆作业时, 建议对液压输送力进行限制, 以减小光缆在管道中被折叠的潜在危险。 由于光缆前端的牵引力等于有效截面积( 管道的截面积减去光缆的截面积) 乘以压缩空气压力, 故有效截面积越大, 光缆上的牵引力也就越大。例如, 在内径为 φ33mm 的管道中吹放 φ15mm 的光缆, 在 1MPa的压缩空气压力下施加在光缆上的牵引力为 679N, 在 1.2MPa 的压缩空气压力下施加在光缆上的牵引力为 815N; 在内径为...
