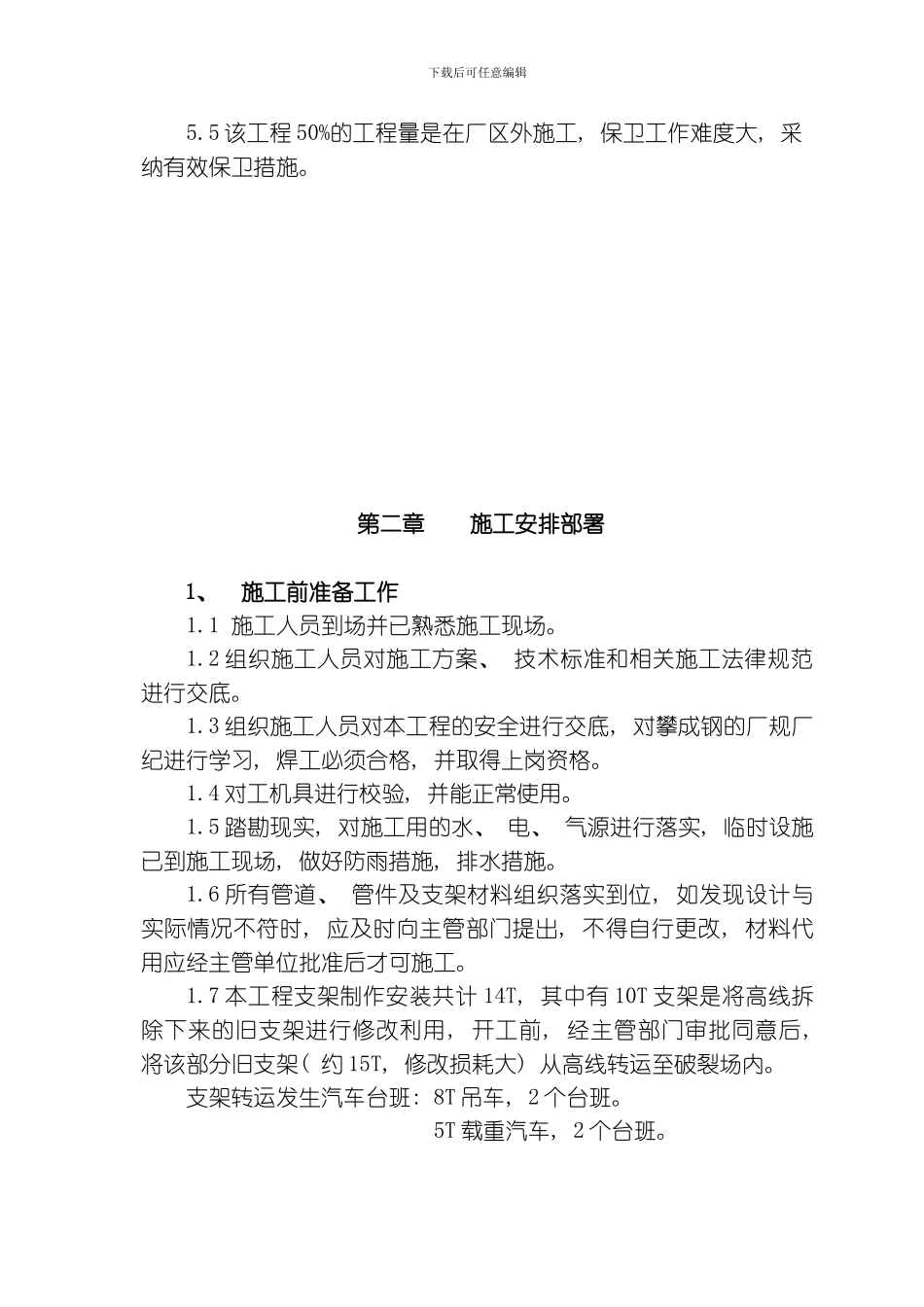

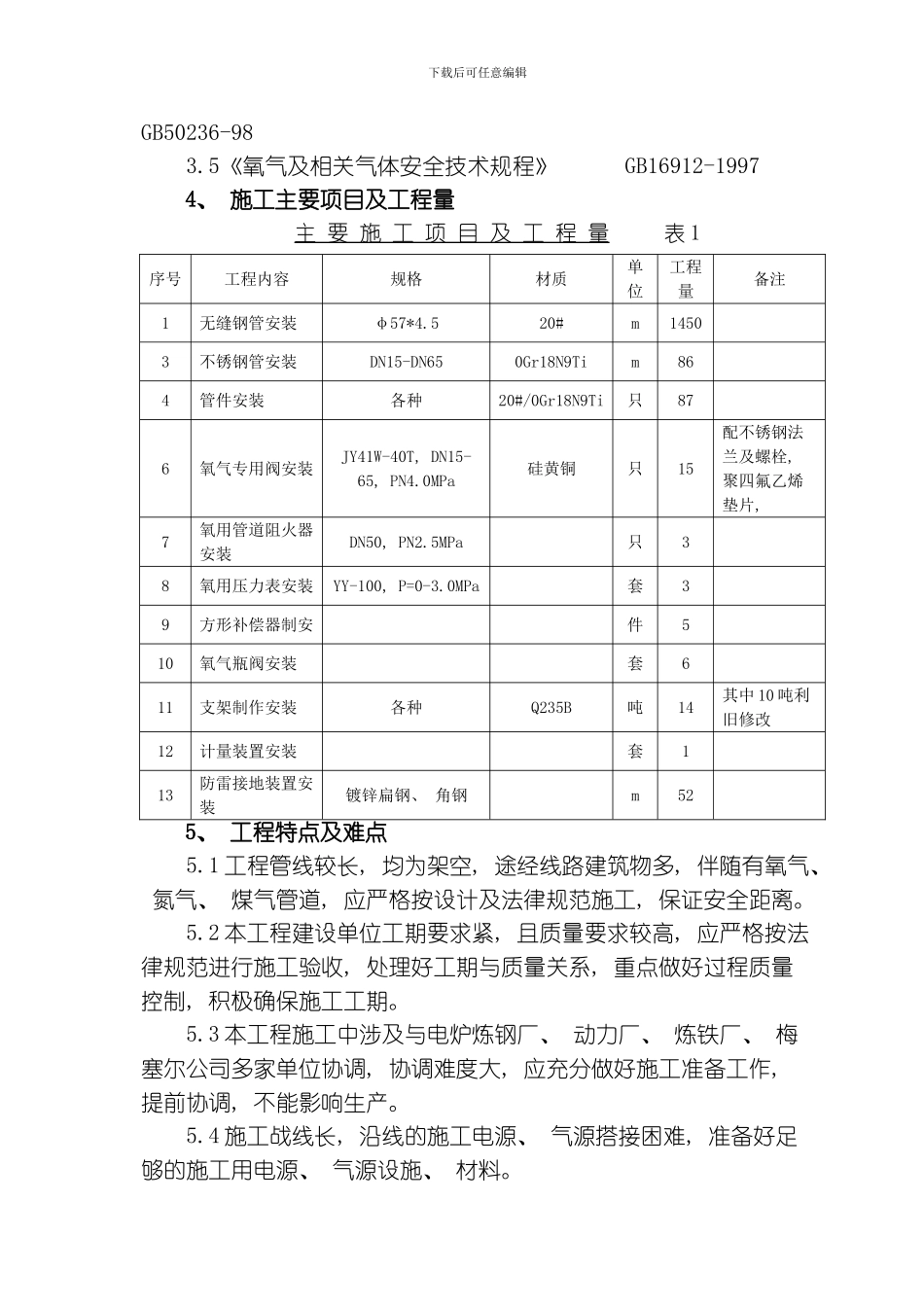

下载后可任意编辑第一章 工程概述1、 工程概况攀成钢三利公司大型破裂场废钢处理工程位于攀成钢工厂编组站附近, 在炼铁厂翻车机机组旁边。当前炼铁、 炼钢已产生的包子铁及废钢上万余吨, 该工程尽快实施后及时处理废钢回收, 为攀成钢 降本增效工作起到很大作用。因此, 临时敷设氧气管道, 在破裂场内采纳落锤处理和氧气切割方式处理废钢, 实现变废为宝。该工程具体开工时间以甲方通知为准, 竣工时间拟为 4 月 15 日。为了确保施工安全和工程质量、 进度, 根据国家法律规范和有关图纸资料编制此施工方案。2、 设计概况2.1 本设计氧气源取自攀成钢公司氧氮总管计量平台, 由现有电渣炉用氧 DN65 管道分流, 经计量后送包子铁切割场。2.2 氧气输送外部管道经电炉氧氮综合管廊-电炉车间西山墙-老区煤气综合管廊-西料场胶带输送通廊-工厂站南围墙-包子铁处理场地。2.3 在电炉氧氮综合管廊、 老区煤气综合管廊均在原有支架上设支撑铺设, 在西料场胶带输送通廊、 工厂站南围墙设墙柱支架铺设, 在包子铁处理场地设独立支架铺设。2.4 管网设计压力 2.5MPa, 工作压力 2.35MPa。设计流量最大600m3/h, 最小 300m3/h, 常见 420m3/h。3、 编制依据3.1 攀成钢包子铁处理氧气输送管道工程施工图 2921 燃 2、 仪 2。3.2 氧气站设计法律规范 GB 50030 一 91。3.3 工业金属管道施工及验收法律规范 GB50235—97。3.4 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 下载后可任意编辑GB50236-983.5《氧气及相关气体安全技术规程》 GB16912-19974、 施工主要项目及工程量主 要 施 工 项 目 及 工 程 量 表 1序号工程内容规格材质单位工程量备注1无缝钢管安装φ57*4.520#m14503不锈钢管安装DN15-DN650Gr18N9Tim864管件安装各种20#/0Gr18N9Ti只876氧气专用阀安装JY41W-40T, DN15-65, PN4.0MPa硅黄铜只15配不锈钢法兰及螺栓, 聚四氟乙烯垫片, 7氧用管道阻火器安装DN50, PN2.5MPa只38氧用压力表安装YY-100, P=0-3.0MPa套39方形补偿器制安件510氧气瓶阀安装套611支架制作安装各种Q235B吨14其中 10 吨利旧修改12计量装置安装套113防雷接地装置安装镀锌扁钢、 角钢m525、 工程特点及难点5.1 工程管线较长, 均为架空, 途经线路建筑物多, 伴随有氧气、 氮气、 煤气管道, 应严格按设计及法律规范施工, 保证安全距离。5.2 本工程建设单位工期要求紧,...
