下载后可任意编辑Φ4

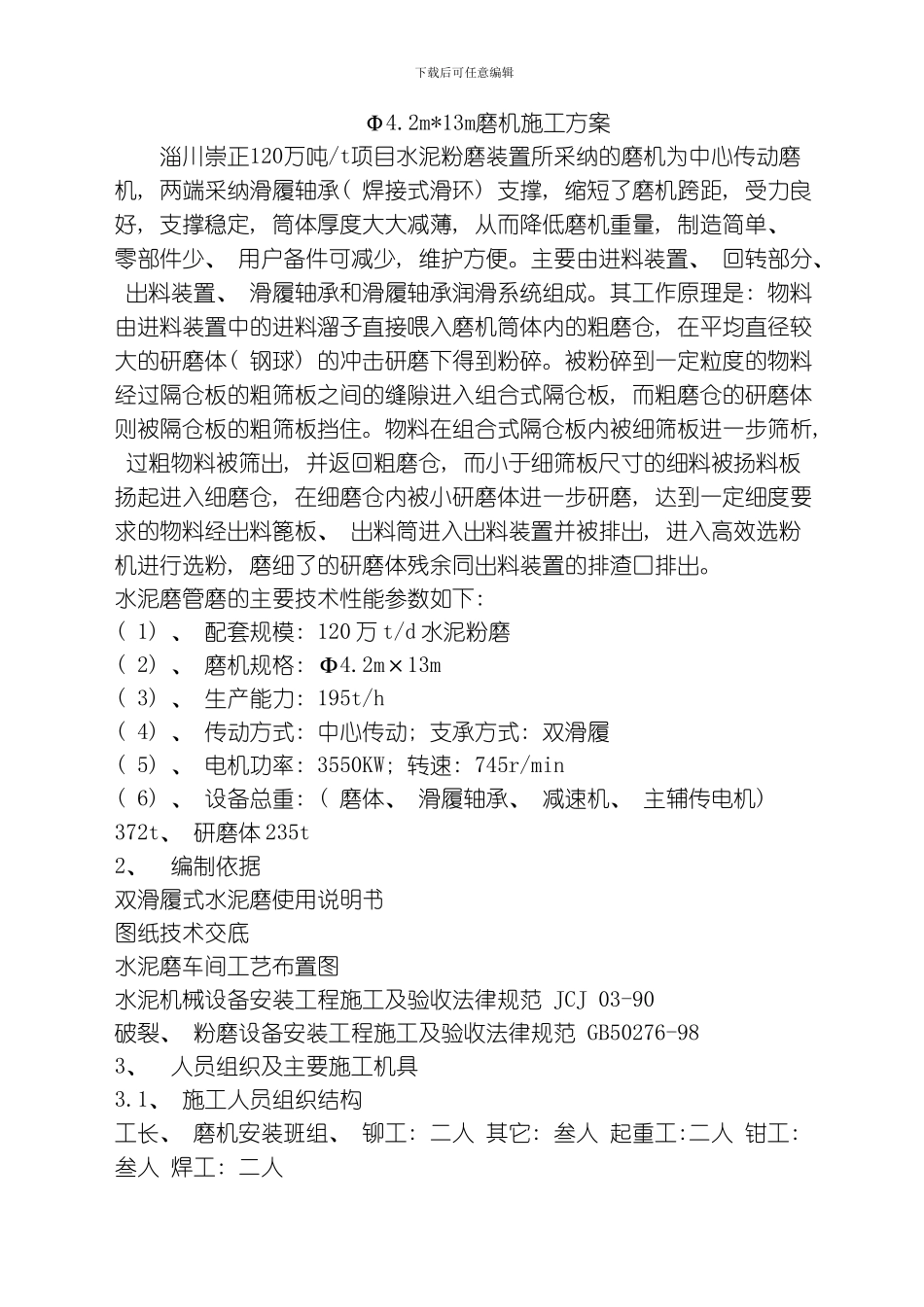

2m*13m磨机施工方案淄川崇正120万吨/t项目水泥粉磨装置所采纳的磨机为中心传动磨机, 两端采纳滑履轴承( 焊接式滑环) 支撑, 缩短了磨机跨距, 受力良好, 支撑稳定, 筒体厚度大大减薄, 从而降低磨机重量, 制造简单、 零部件少、 用户备件可减少, 维护方便
主要由进料装置、 回转部分、 出料装置、 滑履轴承和滑履轴承润滑系统组成
其工作原理是: 物料由进料装置中的进料溜子直接喂入磨机筒体内的粗磨仓, 在平均直径较大的研磨体( 钢球) 的冲击研磨下得到粉碎
被粉碎到一定粒度的物料经过隔仓板的粗筛板之间的缝隙进入组合式隔仓板, 而粗磨仓的研磨体则被隔仓板的粗筛板挡住
物料在组合式隔仓板内被细筛板进一步筛析, 过粗物料被筛出, 并返回粗磨仓, 而小于细筛板尺寸的细料被扬料板扬起进入细磨仓, 在细磨仓内被小研磨体进一步研磨, 达到一定细度要求的物料经出料篦板、 出料筒进入出料装置并被排出, 进入高效选粉机进行选粉, 磨细了的研磨体残余同出料装置的排渣口排出
水泥磨管磨的主要技术性能参数如下: ( 1) 、 配套规模: 120 万 t/d 水泥粉磨 ( 2) 、 磨机规格: Ф4
2m×13m ( 3) 、 生产能力: 195t/h ( 4) 、 传动方式: 中心传动; 支承方式: 双滑履 ( 5) 、 电机功率: 3550KW; 转速: 745r/min ( 6) 、 设备总重: ( 磨体、 滑履轴承、 减速机、 主辅传电机) 372t、 研磨体 235t2、 编制依据 双滑履式水泥磨使用说明书图纸技术交底 水泥磨车间工艺布置图 水泥机械设备安装工程施工及验收法律规范 JCJ 03-90 破裂、 粉磨设备安装工程施工及验收法律规范 GB50276-983、 人员组织及主要施工机具 3
1、 施工人员组织结构 工长、 磨机安装班组、 铆工: 二人 其它
